- El PoE permite alimentar y conectar cámaras IP mediante un solo cable Ethernet, reduciendo costes y simplificando la instalación.
- Existen distintos escenarios de conexión según si el switch y las cámaras soportan PoE, pudiendo usar inyectores y divisores cuando es necesario.
- Configurar bien el rango de IP, el software y la seguridad es clave para acceder a la cámara desde un PC y evitar problemas de conexión.
- Las cámaras PoE ofrecen mayor fiabilidad y calidad de vídeo que las soluciones analógicas o WiFi, y facilitan ampliaciones futuras del sistema.
Si quieres instalar un inyector o switch PoE para una cámara IP sin liarte con el cableado ni con configuraciones raras, estás en el sitio adecuado. La alimentación a través de Ethernet permite llevar en el mismo cable tanto la red como la corriente eléctrica, así que olvídate de adaptadores de corriente colgando por todas partes y de tener que buscar enchufes imposibles cerca de cada cámara.
En las próximas líneas vas a ver cómo funciona realmente el PoE, qué tipos de equipos intervienen (inyectores, switches, divisores…), los distintos escenarios posibles de conexión entre switch y cámaras IP, y los pasos para conectar una cámara PoE a un PC o portátil. También revisaremos los fallos más habituales y las ventajas reales frente a cámaras analógicas o WiFi, para que montes tu sistema con cabeza y sin sustos.
Qué es Power over Ethernet (PoE) y por qué es tan útil con cámaras IP
La tecnología PoE, o alimentación a través de Ethernet, permite que un único cable de red transporte simultáneamente datos y energía eléctrica. Sin PoE, cada cámara necesitaría un cable de red para conectarse a la LAN y otro cable de alimentación, normalmente con su adaptador y un enchufe cercano, lo que complica la instalación y encarece la mano de obra.
Cuando hablamos de cámaras de vigilancia PoE, nos referimos a cámaras IP (o cámaras de red) que son capaces de recibir corriente directamente por el cable Ethernet. Todas las cámaras PoE son IP, pero no todas las cámaras IP son PoE, ya que muchas solo aceptan alimentación por un conector de corriente tradicional.
A diferencia de las viejas cámaras CCTV analógicas, una cámara IP PoE puede funcionar como dispositivo independiente, sin necesidad de una DVR que convierta la señal. Se integra directamente en la red, puede ser accesible desde un PC, un NVR, un móvil o un software de videovigilancia compatible con protocolos como ONVIF o RTSP.
Para moverte con soltura en este mundillo conviene manejar algunos términos clave relacionados con PoE, porque afectan directamente al tipo de switch y a la potencia disponible en cada puerto.
Conceptos básicos: tipo PoE, clase PoE y potencia disponible
El tipo PoE indica la cantidad de potencia que puede suministrar cada puerto del equipo que alimenta (PSE, Power Sourcing Equipment), como un switch PoE o un inyector PoE. Los estándares típicos son IEEE 802.3af, 802.3at y 802.3bt, cada uno con distintos niveles de potencia por puerto.
La clase PoE hace referencia a la potencia que se reserva para un dispositivo concreto (PD, Powered Device), por ejemplo una cámara IP PoE. Según su clase, el switch sabe cuánta energía debe asignar a ese puerto, evitando sobrecargas y ayudando a calcular cuántos dispositivos puede alimentar al mismo tiempo.
Cuando se habla de potencia PoE disponible, se está hablando de la energía máxima que puede requerir el dispositivo PoE en funcionamiento real. Es fundamental comprobar este dato para no quedarse corto de potencia, sobre todo si tienes cámaras con infrarrojos potentes, zoom motorizado PTZ u otras funciones que consuman más.
Además de los estándares oficiales, existen equipos que usan lo que se conoce como PoE pasivo, una forma no estándar de alimentar dispositivos. Estos suelen necesitar inyectores propietarios y pueden dar problemas de compatibilidad si intentas mezclarlos con switches PoE estándar. Aquí conviene tener especial cuidado porque no siguen las normas IEEE y puedes encontrarte con que no negocian ni protegen ante una conexión inadecuada.
Conocer el tipo y la clase de tus cámaras y puntos de acceso ayuda a elegir el switch PoE correcto y calcular el presupuesto de potencia total. De este modo, evitas que un puerto se quede sin energía cuando conectes varias cámaras a la vez.
Ventajas reales de usar PoE en cámaras de seguridad
La primera ventaja evidente es la reducción de cableado y de costes de instalación. Al llevar datos y alimentación por un solo cable, ya no hace falta tirar una línea eléctrica independiente hasta cada cámara, ni colocar enchufes adicionales, ni coordinar a un electricista solo para la parte de alimentación.
Este ahorro se nota especialmente cuando se trata de instalaciones con muchas cámaras o recorridos largos, como naves industriales, comunidades de vecinos o pequeñas oficinas. Menos metros de cable y menos horas de mano de obra se traducen en una factura más baja y en menos puntos susceptibles de fallo.
Otra gran ventaja del PoE es que no necesitas un enchufe cerca de cada cámara. El estándar PoE lleva energía desde el switch o el inyector hasta unos 100 metros aproximadamente (328 pies) por cable Ethernet, lo que permite colocar cámaras en lugares donde no hay tomas de corriente a mano, como techos, exteriores altos o zonas de difícil acceso.
En cuanto a la calidad de imagen, las cámaras IP PoE juegan en otra liga frente a las analógicas. Las cámaras analógicas se quedan, en la práctica, en resoluciones tipo 1080p, mientras que las IP permiten ir a 2K, 4K UHD y más, manteniendo una transmisión estable y sin las interferencias propias de las redes WiFi saturadas.
Al usar cable Ethernet directo, la conexión ofrece una estabilidad y un ancho de banda constantes, lo que reduce cortes, pixelaciones y pérdidas de fotogramas, incluso en entornos con muchas redes inalámbricas o con paredes gruesas donde el WiFi sufre bastante.
Escenarios de conexión entre switch PoE, inyector y cámaras IP
Cuando toca decidir cómo conectar un switch PoE o un inyector a tu cámara IP, pueden darse varios escenarios según si los dispositivos soportan PoE o no. Entender cada caso te evitará compras innecesarias y dolores de cabeza.
1. Switch PoE y cámara IP compatibles con PoE
Este es el caso más directo y sencillo: tanto el switch como la cámara son PoE estándar. Aquí solo necesitas un cable Ethernet de calidad entre el puerto PoE del switch y el puerto de red de la cámara. El mismo cable llevará la alimentación y los datos hasta la cámara.
En este escenario conviene comprobar dos cosas: por un lado, que tanto el switch como la cámara cumplen estándares IEEE (802.3af/at/bt), y por otro, que el cableado es bueno. Un cable defectuoso o de muy baja calidad puede provocar reinicios aleatorios de la cámara o cortes de corriente.
También es interesante revisar la longitud del tramo, porque aunque el estándar PoE admite hasta unos 100 metros, un cable excesivamente largo o mal crimpado puede generar caída de tensión y problemas de transmisión de datos.
2. Switch PoE y cámara IP que no soporta PoE
En este segundo supuesto, el switch sí proporciona PoE pero la cámara solo admite alimentación por conector de corriente. Aquí entra en juego el divisor PoE (PoE splitter), cuyo objetivo es separar en dos líneas lo que llega por el cable: por un lado la alimentación, por otro los datos.
El divisor PoE recibe el cable desde el puerto PoE del switch y lo convierte en una salida de alimentación (por ejemplo 5V, 9V o 12V) compatible con la entrada de corriente de la cámara, y en una salida de datos Ethernet normal que se conecta al puerto de red de la cámara.
Es importante elegir un divisor que cumpla el estándar IEEE 802.3af/at y que ofrezca el voltaje de salida adecuado para la cámara. De lo contrario, podrías no alimentar correctamente el dispositivo o, en el peor caso, dañarlo.
3. Switch sin PoE y cámara IP PoE
Aquí nos encontramos con una red existente donde el switch es “tonto” en cuanto a PoE pero la cámara sí espera alimentación por Ethernet. La solución clásica es incorporar un inyector PoE entre el switch y la cámara.
El esquema es sencillo: el switch se conecta al puerto de datos del inyector PoE, y desde el puerto PoE del inyector se lanza el cable hacia la cámara. El inyector se encarga de inyectar la corriente adecuada según el estándar PoE, mientras deja intacta la red original.
Esta opción es ideal cuando solo necesitas añadir algunas cámaras PoE a una infraestructura que ya funciona y no quieres sustituir el switch existente. Simplemente añades inyectores donde los necesites y listo.
4. Ni el switch ni la cámara soportan PoE
En este último caso, ni el switch de red ni el equipo terminal cuentan con PoE, pero aun así quieres beneficiarte de usar un único cable entre el punto central y la ubicación de la cámara. La forma de hacerlo es encadenar un inyector PoE y un divisor PoE.
El recorrido típico sería: switch no PoE → inyector PoE → cable Ethernet → divisor PoE → cámara. El inyector mezcla datos y alimentación en el cable, y el divisor, en el extremo de la cámara, vuelve a separar la alimentación y la señal de datos.
Este tipo de montaje es muy común en actualizaciones de redes tradicionales, donde quieres conservar el switch original pero aprovechar la comodidad de la alimentación por Ethernet usando adaptadores intermedios.
Cómo se conecta y protege la alimentación PoE
En aplicaciones reales, es bastante habitual que surjan dudas sobre la secuencia de pines de alimentación PoE (por ejemplo 1/2 (+), 3/6 (−) o 4/5 (+), 7/8 (−)) y el miedo a “quemar” un equipo si se conecta mal el cableado.
Los estándares PoE exigen que los equipos PSE (switches PoE, módulos de fuente PoE, inyectores estándar) soporten al menos uno de esos esquemas de pines, y los dispositivos PD (las cámaras PoE y demás terminales) suelen estar diseñados para aceptar ambos modos de alimentación según el estándar 802.3.
Además, el PoE estándar incorpora un proceso de detección antes de suministrar energía. El PSE comprueba si en el extremo del cable hay un dispositivo PoE compatible y solo entonces empieza a entregar la corriente. Si detecta que lo que hay al otro lado no es un equipo PoE estándar, no alimenta ese puerto y el dispositivo queda protegido.
Los problemas aparecen cuando el equipo PSE es de tipo “suministro forzado” o PoE pasivo, que no realiza esa negociación previa. En esos casos hay que revisar el manual con cuidado para identificar qué pines están alimentados y a qué voltaje (12 V, 24 V, 48 V, etc.). Si no hay documentación, se puede tirar de multímetro para localizar los pines de alimentación antes de conectar nada delicado.
Si el terminal que quieres alimentar no tiene el circuito PoE preparado, lo sensato es intercalar un divisor PoE adecuado, que adapte tensión y distribuya correctamente los pines, evitando así dañar un punto de acceso o una cámara IP que no esté diseñada para recibir tensión directa por todos los pares del cable.
Cómo conectar una cámara PoE a un PC o portátil
Conectar una cámara PoE directamente a un ordenador es una buena idea para hacer pruebas, configurarla por primera vez o incluso utilizarla sin NVR. El procedimiento es muy sencillo si cuentas con el equipamiento mínimo adecuado.

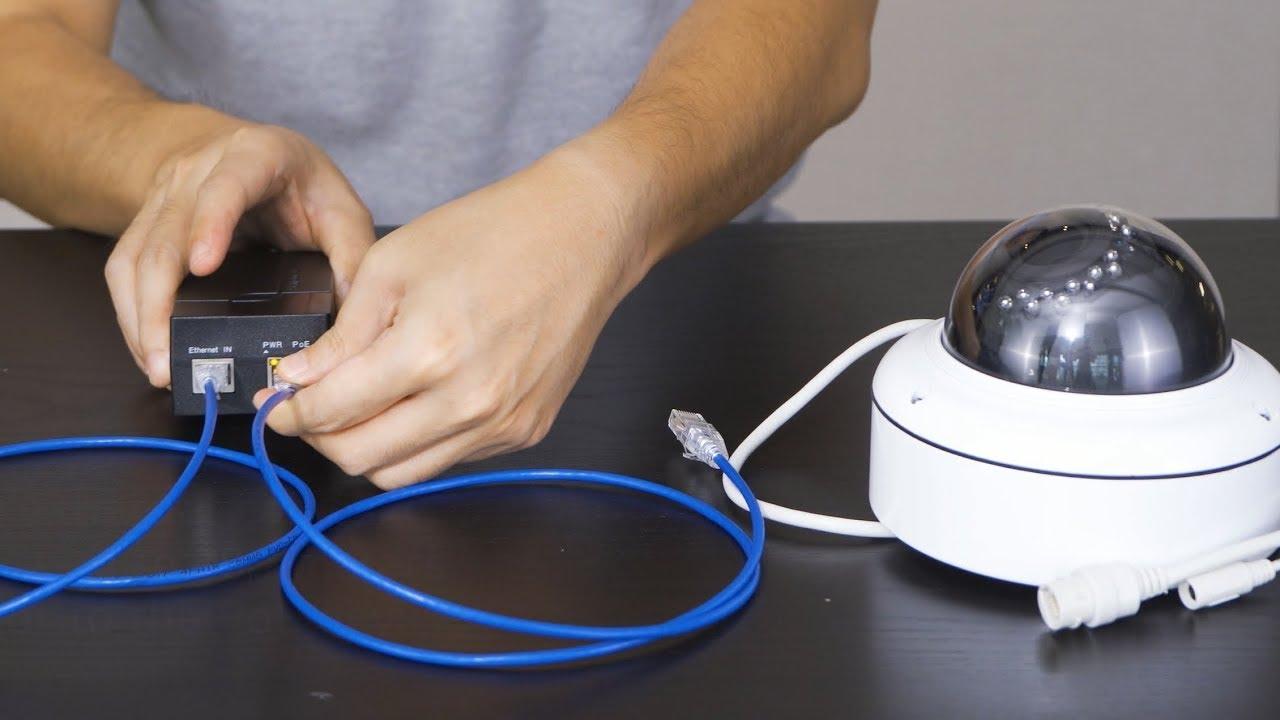

Paso 1: unir la cámara al switch o inyector PoE
La cámara se conecta mediante un cable Ethernet al puerto PoE de un switch o de un inyector. Ese equipo será el encargado de proporcionar tanto la energía como la conexión de datos a la cámara, sin necesidad de una fuente de alimentación adicional.
Si vas a usar un inyector porque tu switch no tiene PoE, conecta primero el inyector al switch y después desde el puerto PoE del inyector a la cámara. Asegúrate de que el inyector sea compatible con el estándar PoE que requiera la cámara.
Paso 2: conectar el switch PoE al PC
El siguiente paso consiste en conectar el PC o portátil al switch PoE mediante otro cable de red. De esta forma, cámara y ordenador quedan dentro de la misma red local y el PC podrá detectar la cámara sin problemas.
Si tu portátil no dispone de puerto Ethernet, puedes usar un adaptador USB a Ethernet, que actúa como tarjeta de red externa. Lo importante es que exista un enlace físico por cable entre el ordenador y el switch o inyector.
Paso 3: ajustar la configuración de red (rango de IP)
Para que la comunicación funcione, es imprescindible que el PC y la cámara compartan el mismo rango de direcciones IP. Lo habitual es que el router o el switch gestionado asigne direcciones por DHCP, pero en una conexión más directa puedes necesitar ajustar la IP manualmente.
Muchos fabricantes proporcionan un programa de búsqueda de cámaras IP u herramientas ONVIF para localizar el dispositivo en la red. Estas utilidades detectan la cámara, muestran su IP actual y permiten cambiarla si lo necesitas para encajarla en tu segmentación de red.
Paso 4: comprobar el vídeo y el acceso a la cámara
Una vez localizada la cámara, llega el momento de comprobar que el flujo de vídeo funciona correctamente. Puedes hacerlo introduciendo la dirección IP de la cámara en un navegador compatible o usando el software de monitorización recomendado por el fabricante.
Es importante verificar que las credenciales de acceso (usuario y contraseña) son correctas y, si sigues con las de fábrica, cambiarlas cuanto antes para evitar accesos indeseados. Aprovecha este punto para ajustar resolución, códec de vídeo, tasa de fotogramas y demás parámetros.
Paso 5: seguridad y ajustes finales de red
Una vez que todo está funcionando, conviene dedicar unos minutos a mejorar la seguridad de la cámara y de la red. Cambia la contraseña por defecto por una robusta, define un rango de IP seguro y, si la cámara lo soporta, habilita cifrado de las comunicaciones.
También puedes revisar opciones como la limitación de acceso por IP, la configuración de puertos o la activación de HTTPS, dependiendo de las funciones que ofrezca el modelo. Todo esto ayuda a reducir el riesgo de accesos no autorizados desde el exterior.
Problemas habituales al instalar PoE y cómo solucionarlos
La cámara no recibe alimentación
Si la cámara parece muerta, lo primero es comprobar el cable Ethernet y el puerto PoE. Asegúrate de que el cable está bien crimpado, no presenta daños visibles y está conectado al puerto PoE correcto del switch o del inyector.
Si tienes otro dispositivo PoE a mano, es buena idea probarlo en ese mismo puerto para descartar que el problema sea del switch o del inyector. Si ese otro dispositivo tampoco recibe energía, puede que el equipo PSE esté averiado o no tenga suficiente potencia disponible en ese momento.
No aparece imagen o no se puede ver el vídeo
Cuando la cámara se enciende pero no ves imagen, suele tratarse de un problema de red o de software. Revisa que el PC y la cámara estén en el mismo segmento de red, que no existan conflictos de IP duplicadas y que el firewall o antivirus no esté bloqueando el tráfico.
Puede ocurrir también que el navegador o el programa de visualización no sea compatible con el protocolo o códec de la cámara. En ese caso, toca instalar los complementos, codecs o el software oficial sugerido por el fabricante para garantizar una reproducción fluida.
Cortes o fallos de conexión en la red
Si la imagen se corta a ratos o pierdes la conexión, revisa primero el estado físico de los cables Ethernet y de los conectores. Un cable con el conector flojo o con el aislante dañado puede provocar desconexiones puntuales difíciles de diagnosticar.
En switches gestionados, es recomendable revisar la configuración de VLAN y de puertos, asegurando que el puerto de la cámara está habilitado para el tráfico de datos y para PoE. A veces, un simple reinicio del switch o del router resuelve conflictos temporales de red.
Configuración incorrecta del software de gestión
Cuando nada parece cuadrar, toca comprobar el ajuste de IP, puerto y credenciales en el software NVR, VMS o aplicación de visualización. Cualquier error en uno de estos datos impedirá la conexión aunque físicamente todo esté correcto.
No olvides que mantener el software siempre actualizado reduce problemas de compatibilidad con nuevas versiones de firmware de la cámara y abre la puerta a soportar más protocolos como ONVIF, RTSP o HTTP, que pueden darte mayor flexibilidad y estabilidad.
Ventajas de las cámaras PoE frente a otras soluciones
Las cámaras PoE destacan por su capacidad de reducir significativamente el número de equipos y puntos de conexión necesarios. Al eliminar adaptadores de corriente individuales, se simplifica el diseño de la instalación y se hace mucho más fácil de mantener y ampliar.
A nivel de fiabilidad, un sistema cableado PoE suele superar con creces a los sistemas WiFi. No depende de la calidad de la señal inalámbrica, es menos sensible a interferencias y permite trabajar cómodamente con resoluciones altas como 2K o 4K, incluso con varias cámaras transmitiendo a la vez.
La instalación también se vuelve más ágil: basta con tender un cable desde el switch o inyector PoE hasta cada cámara y listo. Si más adelante quieres mover una cámara o añadir otra, solo tienes que redirigir o tirar un nuevo cable Ethernet, sin meterte en obras para sacar nuevas tomas de corriente.
Por todo ello, los sistemas de vigilancia basados en cámaras IP PoE se han convertido en la opción preferida para hogares, oficinas y pequeñas empresas que buscan una solución robusta, escalable y relativamente sencilla de gestionar, incluso sin grandes conocimientos técnicos.
A modo de cierre, lo más importante es entender que un sistema con switch o inyector PoE bien dimensionado, cables de calidad y una configuración de red correcta te va a permitir instalar y alimentar tus cámaras IP con mucha menos complicación que los montajes tradicionales. Si a eso le sumas una buena política de contraseñas, una revisión básica de la seguridad de la red y la elección de hardware compatible con los estándares IEEE, tendrás un sistema estable, fácil de ampliar y con una calidad de imagen muy por encima de las soluciones analógicas o inalámbricas improvisadas.
