- La pila CMOS mantiene fecha, hora y ajustes básicos del NAS incluso apagado.
- Es imprescindible cortar toda la alimentación y seguir normas de seguridad.
- La sustitución es sencilla si se respeta la orientación y el modelo de la batería.
- La batería usada debe desecharse en puntos autorizados según la normativa.
Sustituir la pila CMOS de un NAS parece una tarea complicada si no sueles trastear con hardware, pero en realidad es un procedimiento relativamente sencillo siempre que sigas unas cuantas normas básicas de seguridad y tengas claras las etapas. En este artículo vamos a ver, con calma y paso a paso, qué es la pila CMOS, por qué es tan importante para tu servidor NAS y cómo cambiarla sin jugártela ni con tus datos ni con el propio equipo.
Antes de lanzarte a abrir la carcasa del NAS, conviene entender qué estás haciendo exactamente, qué riesgos hay si no lo haces bien y qué precauciones debes tomar, sobre todo en lo que respecta a la alimentación eléctrica y a la gestión de residuos de la batería vieja. Además, revisaremos consideraciones comunes a muchas familias de productos como servidores en rack, torres, soluciones modulares, C Series, HS Series, XE, XR y plataformas OEM, ya que el procedimiento es muy parecido en casi todos ellos.
Qué es la pila CMOS de un NAS y para qué sirve
La pila CMOS (o batería CMOS) es una pequeña batería, normalmente tipo botón (muy habitual el modelo CR2032), que alimenta el chip donde se guarda la configuración básica de la placa base. Este chip mantiene cosas como la fecha y hora del sistema, el orden de arranque o ciertos parámetros de bajo nivel aunque el equipo esté apagado o desenchufado.
En un NAS, la pila CMOS tiene un papel clave para que el sistema arranque siempre con la configuración correcta. Si la batería se agota o presenta fallos, puedes notar síntomas como fecha y hora desajustadas cada vez que apagas el NAS, avisos en la BIOS/UEFI, reinicios de parámetros o problemas con el orden de arranque de los discos.
Cuando la pila CMOS empieza a fallar, el NAS a menudo sigue funcionando, pero cada vez que se queda sin corriente completamente (por ejemplo, si se desconecta el cable de alimentación o hay un corte eléctrico prolongado) pierde parte de la configuración almacenada. Esto es especialmente molesto en entornos con servidores en rack, soluciones modulares o sistemas de infraestructura donde la disponibilidad es crítica.
Los fabricantes de servidores y NAS recomiendan sustituir la pila CMOS cuando aparecen estos síntomas o tras varios años de uso continuo. En familias de productos como C Series, HS Series, plataformas de infraestructura modular, servidores en rack, torres, series XE, XR y soluciones OEM, el procedimiento de cambio es muy similar, cambiando sobre todo la accesibilidad al compartimento interno.
Precauciones de seguridad antes de cambiar la pila CMOS
La parte más importante de todo el proceso no es la sustitución en sí, sino cómo de bien respetes las indicaciones de seguridad. Aunque la pila es pequeña, el NAS es un dispositivo eléctrico complejo, a menudo con varias fuentes de alimentación y componentes sensibles a descargas electrostáticas.
Lo primero que debes tener claro es que el botón de encendido del frontal del NAS y el interruptor de la fuente de alimentación no cortan completamente la corriente que llega al equipo. Mientras los cables de alimentación sigan conectados, es posible que algunos componentes internos sigan recibiendo energía residual.
Para trabajar con absoluta seguridad, es imprescindible desconectar todos los cables de alimentación de la parte trasera del NAS o del servidor. En muchos modelos, especialmente en servidores en rack o en chasis modulares de infraestructura, hay más de una fuente de alimentación redundante, así que debes asegurarte de desenchufar todos los cables de corriente que entren en el equipo.
Además de la parte eléctrica, ten en cuenta las precauciones con la propia batería. No la desarmes, no la calientes, no la expongas al fuego y no intentes recargar una pila que no está diseñada para ello. Si la pila muestra signos de corrosión, deformación o fuga, manipúlala con aún más cuidado y evita el contacto directo con la piel.
La electricidad estática es otro factor a considerar. Antes de tocar la placa base o la pila CMOS, descarga la electricidad estática de tu cuerpo tocando una superficie metálica conectada a tierra o usando una pulsera antiestática. Esto reduce al mínimo el riesgo de dañar componentes delicados del NAS o del servidor.
Apagado completo y desconexión de la alimentación
Antes de abrir el NAS, realiza un apagado controlado desde el sistema operativo del dispositivo. En la interfaz de administración, usa la opción de apagado o apagado seguro para que el NAS cierre todos los servicios, descargue los discos y detenga el sistema de forma ordenada.
Una vez apagado el sistema operativo, espera a que se apaguen todos los indicadores luminosos de actividad de discos y de red. Cuando la unidad parezca completamente apagada, puedes pulsar el botón de encendido para comprobar que no arranca de nuevo, señal de que el apagado ha sido correcto.
El siguiente paso es desconectar físicamente los cables de alimentación. Si tu NAS o servidor tiene una sola fuente de alimentación, bastará con desenchufar el cable de corriente. Si el equipo forma parte de una solución de infraestructura modular, un chasis de rack con varias fuentes redundantes, o un sistema de alta disponibilidad, revisa con cuidado cada módulo de alimentación y desconéctalos todos.
Ten presente que algunos modelos pueden disponer de interruptores en las propias fuentes de alimentación. Aunque los pongas en posición de apagado, mientras el cable esté conectado es posible que haya algo de energía en la unidad. Por tanto, la única forma de asegurarte de que el NAS está totalmente sin corriente es dejarlo desenchufado de la red eléctrica.
Una vez desenchufado el equipo, espera unos segundos para que se descarguen posibles condensadores internos. Este pequeño margen de tiempo ayuda a garantizar que no queda energía residual circulando por la placa base o por los módulos de alimentación.
Acceso al interior del NAS y localización de la pila CMOS
Con el NAS ya completamente sin alimentación, toca abrir el chasis. El método de apertura depende del formato: en torres suele consistir en retirar uno de los laterales, en servidores en rack se levanta la tapa superior y en chasis modulares se puede extraer el módulo concreto donde está la placa base.
Consulta siempre la documentación específica de tu NAS o servidor, ya que los pasos para quitar la tapa, soltar tornillos o liberar pestañas pueden variar según la marca y la serie (C Series, HS Series, XE, XR, soluciones OEM, etc.). Muchos fabricantes disponen incluso de vídeos en YouTube con el procedimiento visual para tu modelo concreto.

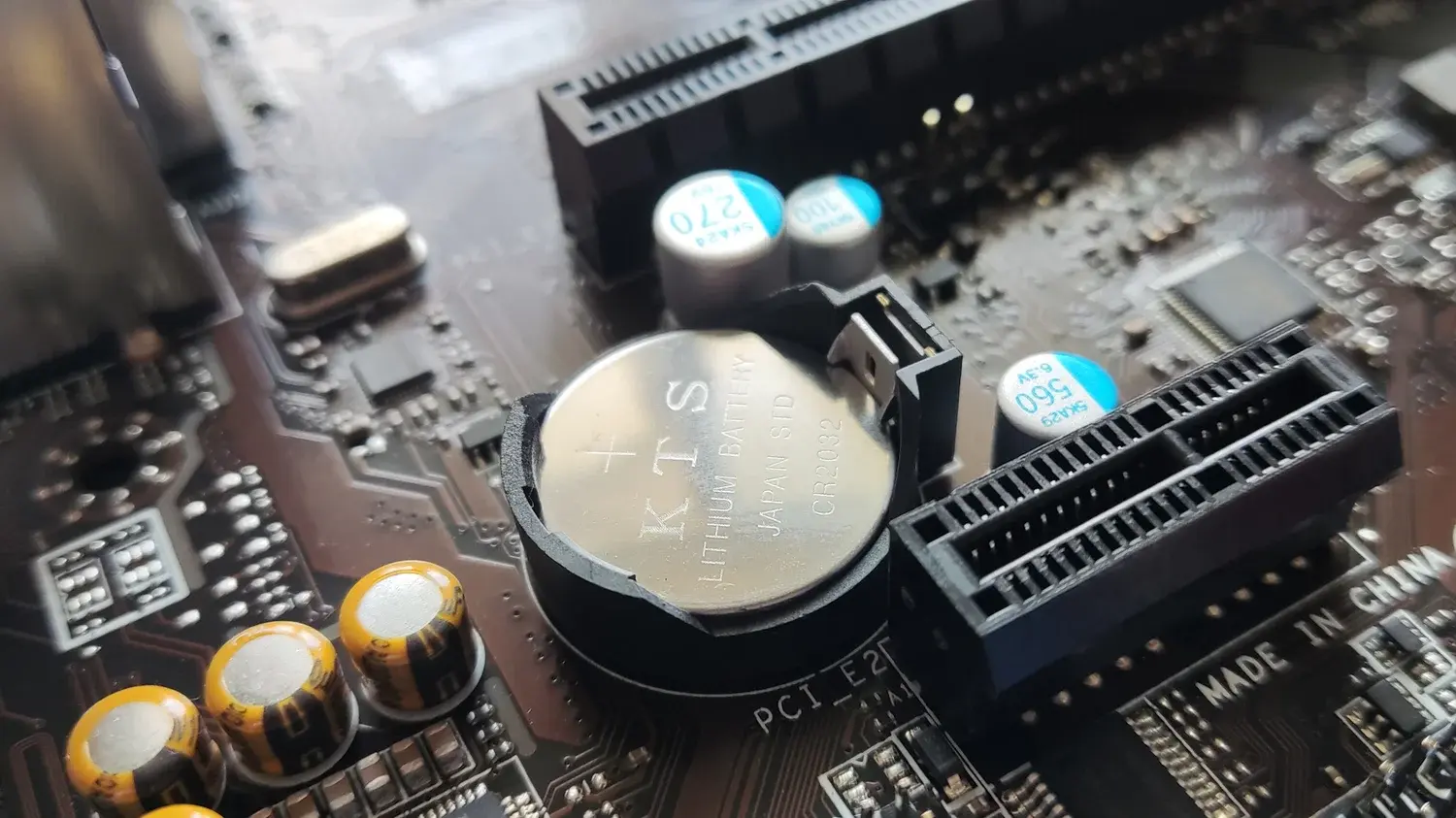

Una vez tengas acceso al interior, localiza la placa base principal. La pila CMOS suele estar montada directamente sobre ésta, en un zócalo circular tipo botón, muy similar al que encuentras en los PC de sobremesa. En algunos modelos puede aparecer alojada en un soporte de plástico con un pequeño cable conectado a la placa.
La posición exacta de la pila CMOS varía de un diseño a otro, pero normalmente estará en una zona relativamente accesible, lejos de los zócalos de memoria, ranuras de expansión y grandes disipadores. Diseñadores de servidores y NAS suelen colocarla de forma que un técnico pueda cambiarla sin tener que desmontar medio equipo.
Si te cuesta identificar la batería, busca en el manual de servicio o en la guía de mantenimiento de tu modelo. Estos documentos suelen incluir un esquema de la placa con la ubicación de la pila CMOS, especialmente en gamas profesionales de infraestructura, servidores en rack, torres empresariales y soluciones OEM.
Extracción segura de la batería CMOS

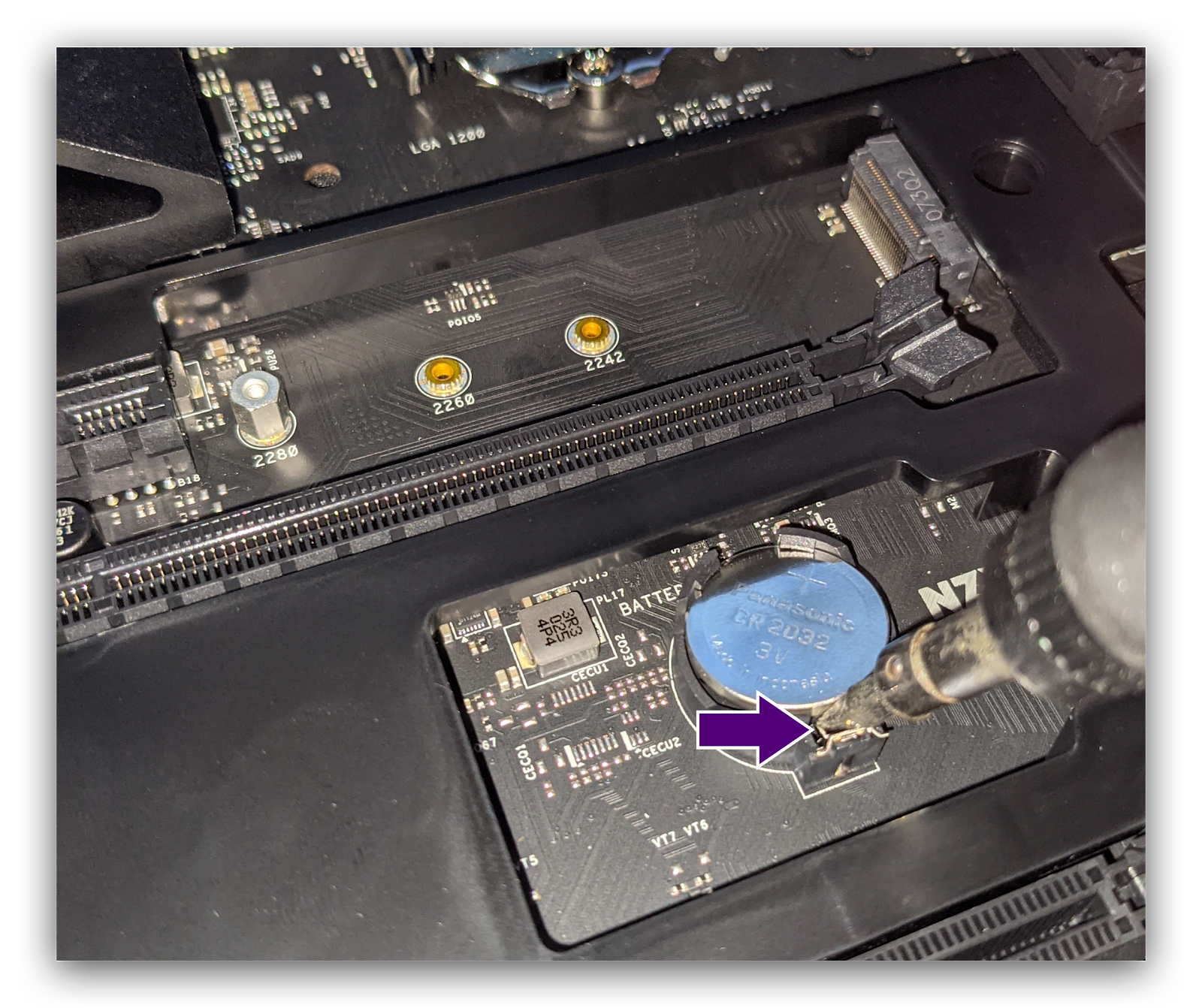

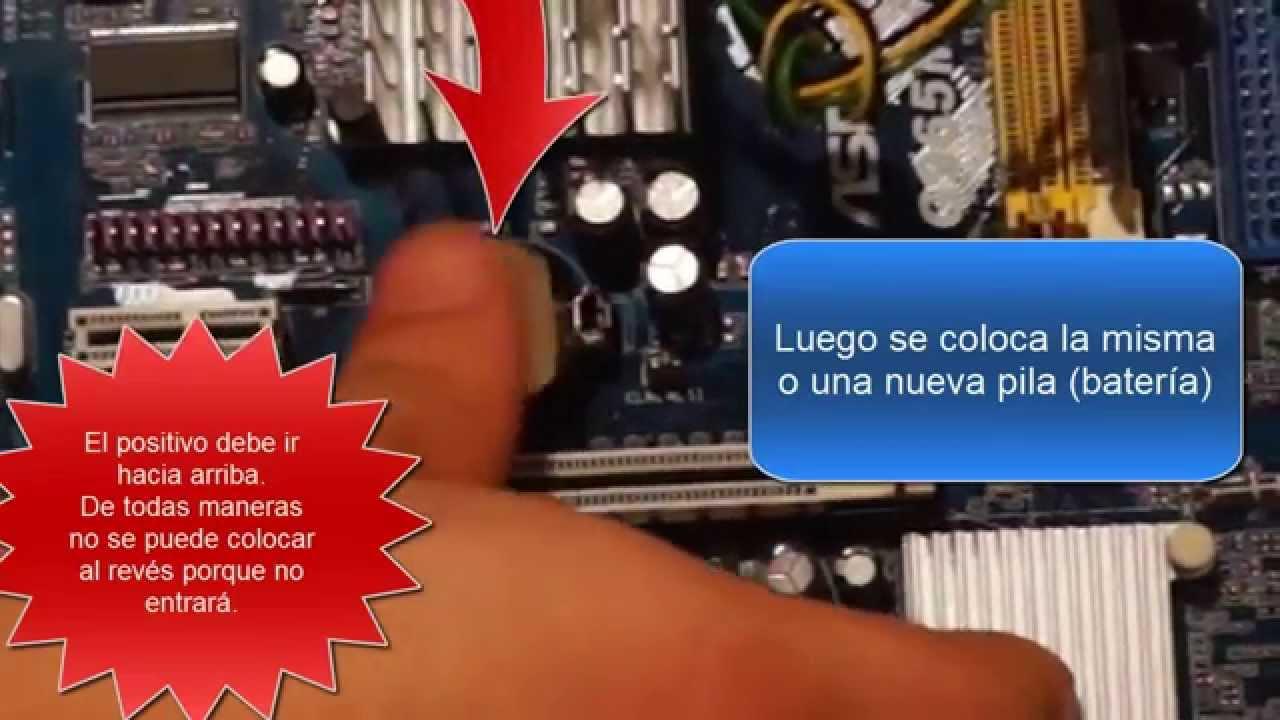

Cuando ya tengas localizada la pila CMOS, es el momento de retirarla. Fíjate primero en la orientación: la cara positiva suele venir marcada con un símbolo «+» y normalmente queda hacia arriba, visible. Memoriza o apunta cómo está colocada, porque deberás poner la nueva batería en la misma posición.
En los zócalos más habituales tipo botón, la pila se mantiene sujeta mediante una pequeña pestaña metálica. Para extraerla, presiona suavemente esa pestaña hacia un lado mientras levantas la batería con cuidado. No apliques demasiada fuerza ni utilices herramientas metálicas que puedan causar un cortocircuito o arañar la placa.
Si la batería CMOS va en un soporte con cable, lo habitual es que puedas tirar suavemente de la pila hacia fuera del soporte y, si fuera necesario, desconectar el pequeño conector que va a la placa base. De nuevo, realiza el movimiento con calma y sin tirar del cable de forma brusca.
En algunos servidores de gama alta, especialmente en soluciones de infraestructura modular o servidores en rack muy compactos, puede haber piezas adicionales que obstaculicen el acceso (conductos de aire, carcasas plásticas, etc.). En estos casos, sigue las instrucciones del fabricante para desmontar sólo lo necesario y volver a montarlo después sin equivocaciones.
Una vez retirada la batería CMOS usada, colócala temporalmente en una superficie no conductora, lejos de fuentes de calor y fuera del alcance de niños o mascotas. No la dejes apoyada sobre la placa ni en huecos dentro del propio chasis para evitar olvidos o contactos indeseados.

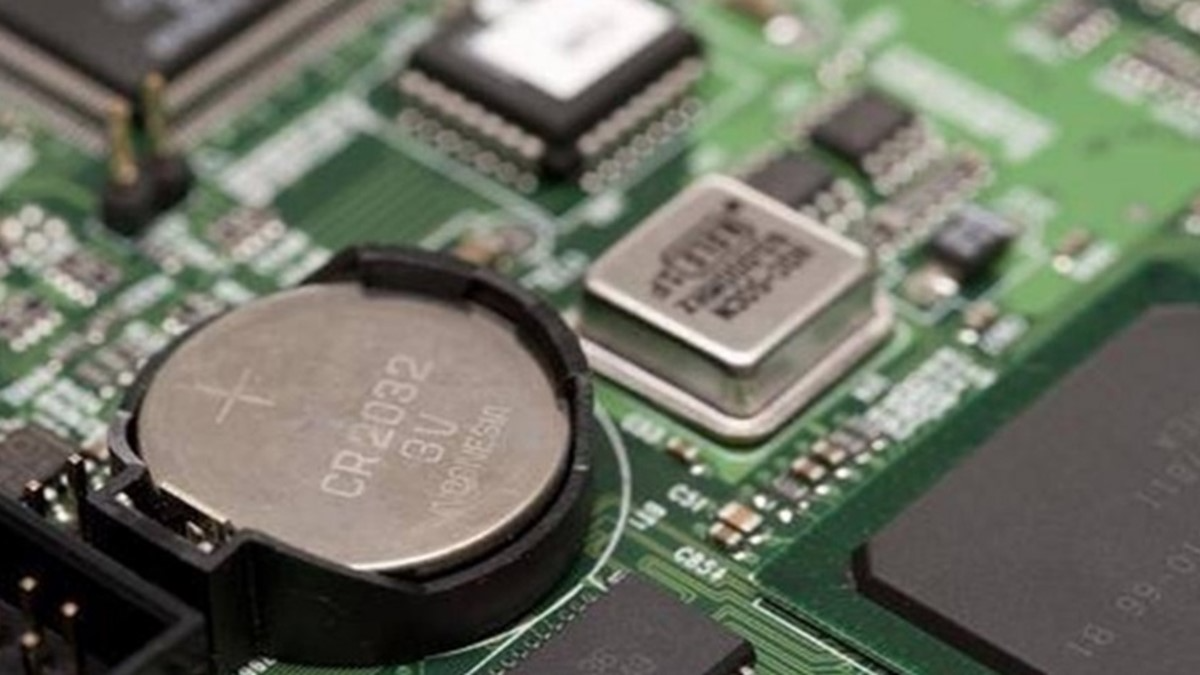

Instalación de la nueva pila CMOS en el NAS
Antes de colocar la pila nueva, comprueba que el modelo sea el adecuado (tensión y formato, por ejemplo 3 V tipo CR2032 o el que indique el fabricante) y que se trate de una batería de buena calidad. Utilizar baterías genéricas de baja fiabilidad puede hacer que tengas que repetir la operación mucho antes de lo previsto.
Verifica de nuevo la orientación correcta. La cara positiva, marcada con un «+», debe coincidir con la indicación del zócalo. Introduce primero un lado de la batería bajo la pestaña fija del soporte y presiona suavemente hasta que oigas o notes un pequeño clic, señal de que ha quedado bien sujeta.
Si tu NAS usa una pila en soporte con cable, colócala en el alojamiento correspondiente y comprueba que el conector queda bien enchufado a la placa base, sin holguras. Asegúrate de que el cable no queda pinzado ni rozando con ventiladores, disipadores o mecanismos móviles del chasis.
Una vez montada la nueva CMOS, revisa visualmente que no hayas dejado herramientas, tornillos sueltos o la antigua batería dentro del chasis. Aprovecha también para echar un ojo a posibles signos de polvo excesivo, cables sueltos o conectores mal asentados, ya que ya tienes el equipo abierto.
En productos de gama profesional como servidores en rack, torres empresariales, C Series, HS Series, XE, XR, o chasis modulares con múltiples nodos, conviene seguir al pie de la letra las indicaciones del fabricante sobre la instalación de la batería, ya que algunos modelos integran sensores o sistemas de retención específicos.
Cierre del chasis y puesta en marcha del NAS
Cuando la nueva pila CMOS esté correctamente instalada, toca volver a montar el NAS o el servidor. Coloca la tapa o panel lateral en la misma posición en la que estaba, encajando primero las guías o pestañas y, a continuación, atornillando de nuevo los tornillos que retiraste al principio.
En equipos montados en rack o infraestructuras modulares, asegúrate de que el módulo vuelve correctamente a su bahía, bloquea las palancas de fijación y comprueba que queda firmemente sujeto. Un mal montaje podría causar vibraciones o fallos de contacto con los conectores traseros.
Una vez cerrado el sistema, puedes volver a conectar todos los cables de alimentación. En entornos con varias fuentes redundantes, conecta cada cable a su correspondiente toma de corriente o PDU, respetando la distribución de fases y redundancias que tengas definida en el rack.
Con todo enchufado, enciende el NAS mediante el botón de encendido. Presta atención a los indicadores luminosos del frontal, al sonido de los ventiladores y a los tiempos de arranque. Es normal que, tras sustituir la pila CMOS, la BIOS/UEFI te muestre algún aviso relacionado con fecha y hora o configuración predeterminada.
Accede a la interfaz de administración del NAS o al panel de configuración del servidor para revisar los ajustes básicos: fecha, hora, zona horaria y parámetros de arranque. Aprovecha para configurar correctamente los servicios dependientes de la hora, como sincronización NTP, tareas programadas o copias de seguridad.
Gestión y reciclaje de la batería CMOS usada
Una parte fundamental del proceso es deshacerte de la batería vieja de forma adecuada. Las pilas y baterías contienen sustancias que pueden ser peligrosas para el medio ambiente, por lo que no deben tirarse a la basura doméstica ni dejarse abandonadas.
Las normativas locales y nacionales regulan cómo deben recogerse y tratarse este tipo de residuos. Lo habitual es llevar la pila CMOS usada a un punto limpio, a un contenedor específico de recogida de pilas o a un establecimiento que disponga de sistema de reciclaje para baterías.
En entornos profesionales, como centros de datos, salas de servidores o infraestructuras de empresa, suele existir un protocolo interno para la gestión de residuos electrónicos. Asegúrate de seguirlo al pie de la letra y etiqueta correctamente el contenedor o bolsa donde guardes las pilas retiradas hasta su entrega a un gestor autorizado.
No incineres ni desarmes la batería, aunque parezca completamente agotada. Tampoco la almacenes en lugares muy calurosos, húmedos o expuestos al sol directo. Una manipulación inadecuada puede provocar fugas, corrosión o, en casos extremos, riesgo de explosión.
Al desechar correctamente la pila CMOS, contribuyes a que los materiales reutilizables se recuperen y a que las sustancias peligrosas no terminen en el entorno. Además, cumples con las obligaciones legales de gestión de residuos que afectan tanto a particulares como a empresas y organizaciones.
Apoyos visuales y documentación del fabricante
Muchos fabricantes de NAS y servidores ofrecen documentación muy completa para este tipo de tareas de mantenimiento, que complementa las instrucciones generales que acabas de ver. Manuales de servicio, guías de hardware y fichas técnicas suelen detallar la ubicación exacta de la pila CMOS y los pasos recomendados.
Entre los recursos más útiles se encuentran los vídeos prácticos alojados en plataformas como YouTube, donde se muestra el procedimiento específico sobre el mismo modelo que tú tienes. Ver una demostración te ayuda a entender mejor cómo se abre el chasis, dónde está la pila y cómo se sujeta.
Si tu NAS forma parte de una familia concreta (por ejemplo, C Series, HS Series, soluciones de infraestructura modular, servidores en rack, torres, XE, XR o soluciones OEM), es probable que exista una guía combinada que hable de mantenimiento de hardware para toda la gama. En esos documentos suele aparecer un apartado específico sobre extracción e instalación de la batería CMOS.
Aunque el procedimiento sea muy parecido entre diferentes modelos, siempre es recomendable verificar la información con el material oficial. Así evitas sorpresas, respetas las garantías de hardware y reduces el riesgo de dañar conectores, carcasas o sistemas de retención específicos de tu equipo.
Apoyarte en estos recursos te permite realizar la sustitución de la pila CMOS con más confianza, sabiendo que sigues las mismas prácticas que los técnicos de mantenimiento certificados para esos servidores y NAS concretos.
Cambiar la pila CMOS de un NAS o servidor es, en esencia, una tarea de mantenimiento sencilla, pero requiere actuar con cabeza: apagar correctamente el equipo, desconectar toda la alimentación, abrir el chasis con cuidado, localizar y sustituir la batería respetando su orientación, cerrar de nuevo el dispositivo y configurar la fecha, hora y parámetros básicos tras el arranque. Si además cumples las normativas de reciclaje al desechar la batería usada y te apoyas en la documentación oficial y los vídeos demostrativos disponibles, tendrás un sistema de almacenamiento listo para seguir funcionando con fiabilidad y sin sustos relacionados con la configuración básica o el reloj interno.
