- Las LUT 3D por hardware de 12-14 bits permiten gradaciones suaves y emulan espacios de color complejos con gran precisión.
- Monitores de estudio como NEC MultiSync PA y EIZO CG ofrecen amplia cobertura AdobeRGB, calibración por hardware y uniformidad avanzada.
- Modelos de campo como FeelWorld LUT6 y LUT6S aportan 2600 cd/m², LUT 3D HDR/DeLog y herramientas de monitorización profesional en exteriores.
- La combinación de LUT 3D, HDR, forma de onda, vectorescopio y perfiles log específicos asegura un control total del color en rodaje y posproducción.
Los monitores con LUT 3D por hardware se han convertido en una herramienta imprescindible para fotografía, vídeo, diseño gráfico y cualquier trabajo donde el color tenga que ser preciso al milímetro. No hablamos solo de pantallas “bonitas”, sino de dispositivos capaces de emular espacios de color complejos, mantener la uniformidad en toda la superficie y soportar flujos de trabajo de 10 bits reales sin despeinarse.
En este artículo vamos a desgranar, con calma pero al grano, qué aportan las LUT 3D internas de 14 bits, cómo trabajan marcas como EIZO, NEC MultiSync PA y los monitores de rodaje FeelWorld LUT6 / LUT6S, qué diferencias hay entre calibración por hardware y por software, y qué debes mirar en especificaciones como brillo, conectividad y herramientas avanzadas (forma de onda, vectorscopio, HDR, etc.) para acertar al elegir tu monitor.
Qué es una LUT 3D por hardware y por qué marca tanta diferencia

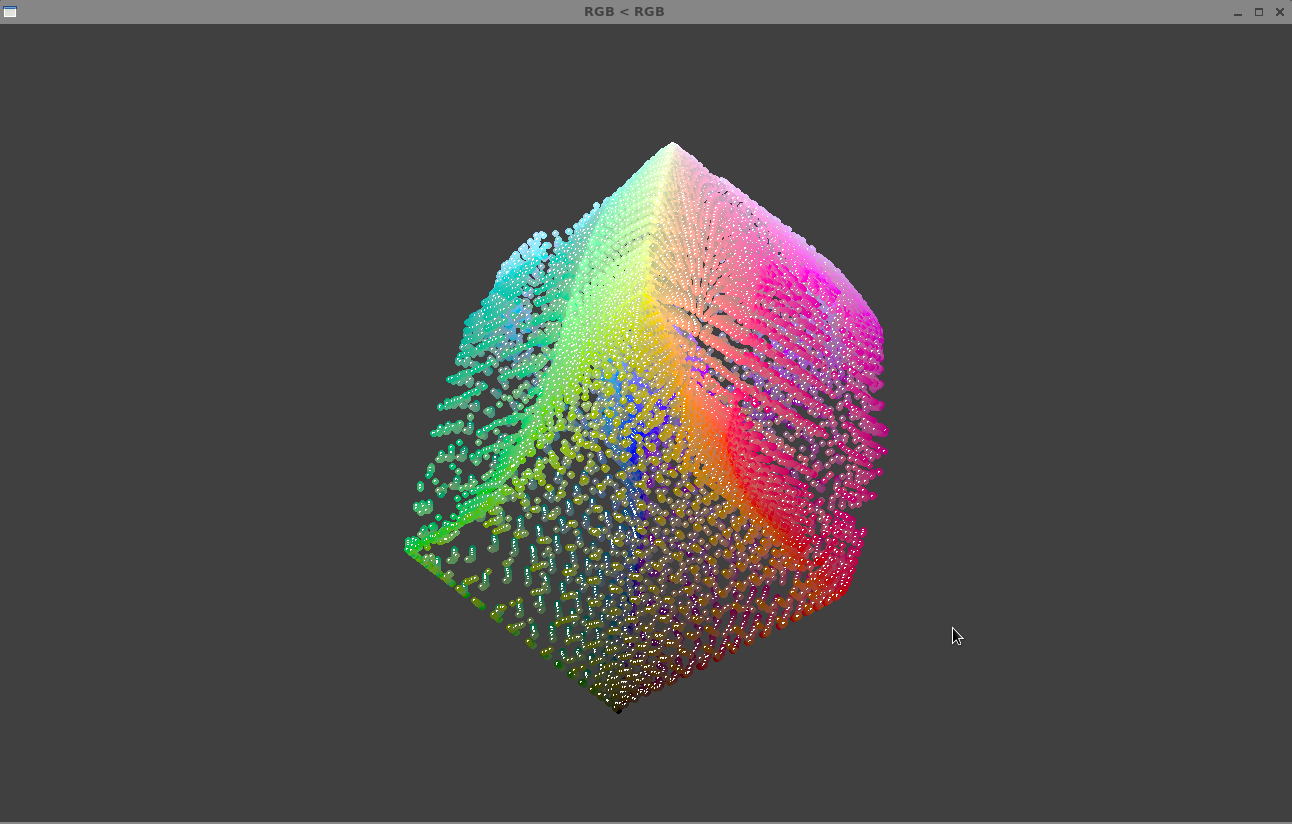

Una LUT (Look-Up Table) es básicamente una tabla interna que se encarga de reasignar los valores tonales y de color que recibe el monitor desde la tarjeta gráfica. Cuando esa LUT es 3D, no solo corrige cada canal RGB por separado, sino que trabaja sobre la combinación tridimensional de rojo, verde y azul, lo que permite una reproducción muy fina de gradaciones, mezclas y tonos intermedios, especialmente en la escala de grises.
En un monitor avanzado como los EIZO ColorEdge CG o la serie NEC MultiSync PA, esta LUT 3D no se queda en 8 o 10 bits, sino que llega a 12 o 14 bits por canal internos. Eso significa que, aunque la señal de entrada y salida visual sea de 10 bits (1.070 millones de colores: 1024 x 1024 x 1024), el monitor trabaja por dentro con una paleta de hasta 68.719.476.736 colores (4096 x 4096 x 4096 en 12 bits o más en 14 bits). De esa “súper paleta” interna escoge los mejores 1.070 millones para mostrar en pantalla, logrando transiciones ultrafinas sin banding.
El resultado de este proceso de calibración interna es que la temperatura de color se mantiene constante desde el negro hasta el blanco, y la famosa “cuña de grises” se ve neutra, sin dominantes raras. En modelos como el EIZO CG2400S o los NEC PA, esto se traduce en una reproducción de color consistente, fiable y repetible de una unidad a otra, algo crítico en entornos profesionales compartidos.
Ventajas de la LUT 3D en vídeo, cine y HDR
Cuando trabajas con metraje logarítmico o HDR, las LUT 3D por hardware marcan la diferencia porque permiten emular en tiempo real cómo quedará el material tras la gradación. Con software como ColorNavigator en EIZO o las herramientas internas de NEC y FeelWorld, puedes cargar LUT que simulan espacios como Rec.709, DCI-P3 o incluso la respuesta de una película cinematográfica concreta.
En el caso de los monitores EIZO con ColorNavigator, es posible emular la colorimetría del material cinematográfico directamente sobre la LUT 3D interna del monitor. Así ves al instante cómo se reproducirán los colores cuando el metraje se exhiba en un flujo estándar, sin necesidad de exportar ni de confiar en previews poco fiables del software de edición.
Los modelos de rodaje como los FeelWorld LUT6 y LUT6S van más allá para el set de grabación: integran LUT 3D HLG 2020, HLG 709, HLG P3 HDR y Rec.709 DeLog con perfiles específicos para S-Log2, S-Log3, C-Log y V-Log. De esta forma, si grabas en log con Sony, Canon o Panasonic, puedes previsualizar una imagen ya normalizada o con una LUT creativa aplicada mientras ruedas, sin esperar a la postproducción.
Además, estos monitores portátiles soportan la carga de hasta 50 LUT 3D personalizadas mediante tarjeta SD. Es decir, puedes llevar a rodaje tus looks definitivos (archivos .cube con tamaños 16, 17, 32, 33, 64 o 65 hasta 7,9 MB), aplicarlos en caliente y tomar decisiones de exposición y encuadre viendo algo muy cercano al resultado final.
En monitores de estudio como los NEC MultiSync PA, la LUT 3D de 14 bits también se utiliza para emulación de color en tiempo real y funciones de Picture-in-Picture (PiP/PbP). Esto permite comparar simultáneamente dos espacios de color distintos (por ejemplo, AdobeRGB frente a sRGB, o RGB frente a CMYK) en la misma pantalla, ideal para previsualizar cómo cambiará una imagen entre distintos destinos.
Monitores de referencia de estudio: NEC MultiSync PA y EIZO CG
Dentro del segmento profesional de estudio, una de las familias más interesantes son los NEC MultiSync PA en tamaños de 24, 27, 30 y 32 pulgadas. Son monitores avanzados orientados a fotografía, edición de vídeo, diseño gráfico, ilustración, CAD y aplicaciones gráficas de alta exigencia, con paneles AH-IPS GB-R LED y amplias coberturas de color.
El modelo de 24,1 pulgadas (como el PA242W/PA243W) ofrece resolución 1920 x 1200 a 60 Hz, relación de aspecto 16:10, brillo típico de 340 cd/m², contraste 1000:1 y ángulos de visión de 178° en horizontal y vertical. El tamaño de píxel es de 0,270 mm y admite señal de hasta 10 bits por canal vía DisplayPort, mostrando hasta 1.073 millones de colores en pantalla.
En cobertura de espacio de color, estos NEC alcanzan alrededor de un 108,6 % de tamaño y 99,3 % de cobertura del espacio AdobeRGB. Esto los hace ideales para fotografía y preimpresión, ya que pueden representar casi todo el gamut necesario para trabajos exigentes, y permiten emular otros espacios como sRGB, DCI o incluso configuraciones personalizadas mediante perfiles ICC.
La LUT 3D interna de 14 bits de la serie MultiSync PA no solo sirve para ajustes de gamma clásicos, sino que posibilita una emulación de prácticamente cualquier espacio de color y una corrección muy precisa de la curva tonal. Combinada con el sistema GammaComp (procesamiento de 14 bits) y ColorComp (compensación de uniformidad), se consigue que cada punto de la pantalla se comporte de forma muy homogénea, algo que se nota al trabajar con degradados suaves o fondos lisos.
Estos NEC están certificados según ISO 9241-307 con Clase I de píxeles, lo que implica tolerancias muy estrictas en píxeles muertos o defectuosos. Además, cumplen con la norma ISO 13406-2 y ofrecen documentación detallada sobre los distintos tipos de defectos de píxel permitidos por clase (I, II, III, IV) en cuanto a píxeles iluminados, apagados, subpíxeles intermitentes y agrupaciones.
La serie PA está pensada para profesionales creativos, fotógrafos, aplicaciones semi-médicas, ingeniería de precisión y entornos corporativos con necesidades gráficas muy exigentes. Incluye ergonomía avanzada (ajuste de altura de 150 mm, giro, inclinación y rotación a modo portrait), gestión de cables, conector de seguridad Kensington y un diseño de peana con bloqueo para facilitar el transporte y el montaje.
En conectividad, estos monitores integran DisplayPort, HDMI, DVI-D y VGA, además de un hub USB programable (2 puertos upstream y 3 downstream) que puede vincularse a distintas entradas de vídeo. Esto permite, por ejemplo, trabajar con dos ordenadores conectados al mismo monitor usando un solo teclado y ratón, redirigiendo los USB según la entrada activa.
Calibración por hardware y software especializado
Una de las grandes bazas de los monitores con LUT 3D por hardware es que permiten calibración directa en la electrónica interna del monitor, sin depender solamente de las tablas de la tarjeta gráfica del sistema operativo. En el caso de NEC, esto se consigue comprando licencias de software como Basiccolor Display o Spectraview II (SV2), que se comunican con el monitor y ajustan sus parámetros internos.
El calibrador SpectraSensor PRO de NEC está específicamente afinando a los primarios de color de sus monitores, lo que se traduce en mayor precisión y repetibilidad que un colorímetro genérico. Este sensor no incluye software y está pensado para usarse con Basiccolor, SV2 o SpectraView Profiler (en la serie SpectraView), de forma que se realiza una calibración por hardware automática y muy consistente.
En las series NEC PA243W y PA271Q, el punto blanco se calibra mediante coordenadas xy exactas para cada valor RGB. Hacer esto a mano es muy complejo, pero el software Basiccolor Display automatiza el proceso para que incluso usuarios no expertos puedan obtener resultados precisos. El programa se puede evaluar durante 15 días para probar el flujo de trabajo.
Además, NEC incluye el software MultiProfiler para Windows y macOS, que permite ajustar brillo, contraste, nivel de negro, modos de color, gamma, espacios de color y configurar múltiples preajustes de imagen (sRGB, AdobeRGB, DCI, DICOM, REC-BT709, modo de alto brillo o modos personalizados con perfil ICC). Todo se aplica en tiempo real sobre la LUT del monitor, de forma que ves inmediatamente los cambios.
Con MultiProfiler también se pueden definir con detalle modos Picture-in-Picture y Picture-by-Picture, asignando entradas de vídeo y modos de imagen independientes para cada una, y gestionar el hub USB interno para vincular puertos a distintas entradas. Esto simplifica el trabajo con varios equipos o fuentes sin tener que recurrir a KVM externos.
Especificaciones clave de la serie NEC MultiSync PA
Más allá de la LUT 3D, los MultiSync PA destacan por una lista de prestaciones muy extensa pensada para flujos de trabajo profesionales. La tecnología de panel es AH-IPS con retroiluminación GB-R LED, que mejora la pureza del color frente a LEDs tradicionales y permite alcanzar gamuts amplios sin dominancias.
En cuanto a frecuencia, admiten 31,5 – 93,8 kHz y 118,4 kHz en analógico, y 31,5 – 91,1 kHz y 118,4 kHz en digital, con frecuencias verticales (tasa de refresco) entre 50 y 85 Hz. Soportan múltiples resoluciones además de la nativa 1920 x 1200, incluyendo 1920 x 1080p, 1600 x 1200, 1280 x 1024, 1280 x 960, 1280 x 720p, 1024 x 768, 800 x 600, 720 x 576p, 720 x 480p, 720 x 400, 640 x 480 y formatos apaisado/portrait.
El consumo típico ronda los 37 W en modo estándar y 28 W en modo Eco, con un máximo de 56 W y solo 1 W en standby. La fuente de alimentación es interna (100-240 V), con una garantía de 3 años que incluye la retroiluminación. Vienen con cable de alimentación, cable Mini DisplayPort y DVI-D, además de la documentación y el manual de usuario.
En ergonomía, la base ErgoDesign ofrece regulación de altura de 150 mm en modo horizontal, inclinación de -5° a +30°, giro de -45° a +45° y rotación de 0° a 90° para trabajar en vertical. El montaje VESA es de 100 x 100 mm (4 puntos) o 200 x 100 mm (5 puntos), y el marco tiene un grosor de 18,2 mm, lo que facilita configuraciones de varias pantallas.
La lista de funciones internas es larga: 3D LUT programable, ajuste automático de brillo, contraste y nivel de negro, AmbiBright, ambix³, AutoBright, compensación de cable con detección de sincronía, ColorComp para uniformidad, compatibilidad con NaViSet y NaViSet Administrator, modos Eco, respuesta rápida con Overdrive, TileComp y TileMatrix para configuraciones multipantalla, y un LED de encendido configurable en color y brillo.
En cuanto a medio ambiente, NEC pone énfasis en monitores libres de arsénico en los módulos LCD, con plásticos post-consumer reciclados mezclados con material virgen, embalajes con bioplásticos, ausencia de halógenos en casi todos los componentes (excepto cables) y modos Eco configurados por defecto. Además, incluyen un indicador de ahorro de energía que cuantifica la reducción de la huella de carbono y posibilita estimar el ahorro económico.
LUT 3D en monitores de campo: FeelWorld LUT6 y LUT6S

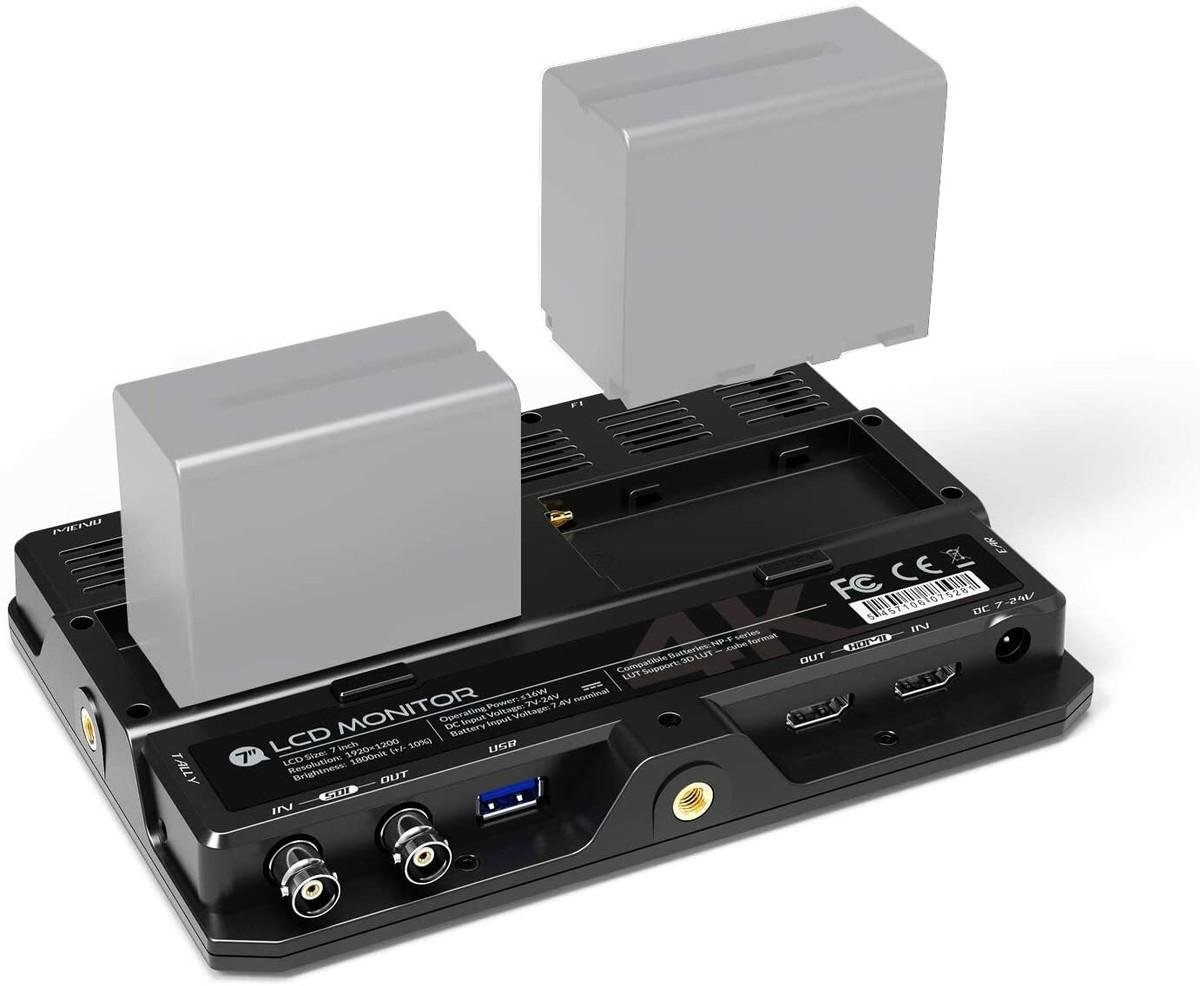

Si nos vamos del estudio al rodaje, los monitores con LUT 3D hardware como el FeelWorld LUT6 y LUT6S se han vuelto muy populares entre creadores de contenido, operadores de cámara y directores de fotografía que necesitan una referencia sólida en exteriores, sobre gimbals o directamente en la zapata de la cámara.
El FeelWorld LUT6 está construido con un diseño fino y ligero para poderse montar fácilmente en cardanes, rigs ligeros y cámaras, ofreciendo una pantalla táctil de 6 pulgadas con resolución 1920 x 1080. Dispone de entrada HDMI y salida en bucle (loop-through) compatibles con señal hasta DCI 4K30, y un conector de auriculares de 3,5 mm para monitorizar audio en rodaje.
Lo más llamativo es su brillo máximo de 2600 cd/m², varias veces superior al de un monitor estándar, lo que permite usarlo a plena luz del día sin necesidad de viseras voluminosas. La pantalla tiene un ángulo de visión de 160° y un recubrimiento antirreflectante con vidrio de unión óptica para minimizar los reflejos molestos en exteriores.
La alimentación está resuelta mediante una placa de batería integrada de la serie L y un puerto de entrada de 12 V CC para uso con fuentes continuas. Además, cuentan con salida de alimentación DC auxiliar que permite energizar determinadas cámaras a partir de la batería del monitor, algo muy útil cuando quieres reducir el número de baterías en el rig. Para evitar problemas térmicos, un ventilador trasero se activa automáticamente cuando el brillo del backlight supera un valor determinado (por ejemplo, 80 en la escala interna).
El LUT6 está pensado para trabajar con un sistema operativo interno manejado con gestos táctiles de toque y deslizamiento, desde el que se accede rápidamente a herramientas de exposición, enfoque, encuadre y audio. Incorpora LUT 3D HDR y DeLog, herramientas como eliminación anamórfica, vectorscopio y zoom, y un listado muy completo de funciones de software para monitorización avanzada.
FeelWorld LUT6S: diseño ultra plano, LUT avanzadas y flujo SDI/HDMI
El FeelWorld LUT6S da un paso más pensando en quienes necesitan trabajar indistintamente con cámaras HDMI y SDI. Su diseño es ultra plano y ligero, buscando no estorbar sobre la cámara o el rig, y está orientado a creadores que requieren versatilidad, rapidez y una herramienta “para todo” en jornadas de rodaje cambiantes.
En cuanto a brillo, el LUT6S presume también de una pantalla de 6 pulgadas capaz de ofrecer hasta 2600 cd/m², lo que garantiza una visibilidad muy alta incluso bajo luz solar directa. El ángulo de visión es de 160° y el recubrimiento antirreflejos ayuda a reducir destellos que puedan dificultar el enfoque o la composición.
En conexiones, integra entrada y salida HDMI con soporte hasta DCI 4K30, así como entrada y salida SDI con un flujo de trabajo hasta 2K60, cubriendo así desde cámaras DSLR y sin espejo hasta cámaras de cine con SDI profesional. Esto lo hace especialmente interesante para producciones que cambian de cámara con frecuencia o que necesitan encadenar varios monitores/transmisores.
En el apartado de perfiles de grabación, el LUT6S incluye de serie LUT 3D HLG 2020, HLG 709, HLG P3 HDR, perfiles Rec.709 DeLog y curvas para S-Log2, S-Log3, C-Log y V-Log. Con ello, puedes ver el material log con una apariencia más “terminada” y ajustar exposición, contraste y color con la confianza de que la imagen que ves se parece mucho a la que tendrás tras etalonaje.
El monitor dispone de un slot para tarjetas SD desde el que se pueden cargar hasta 50 LUT personalizadas, reduciendo el tiempo de postproducción y permitiendo al cliente y al equipo técnico ver en directo estilos de color concretos. Para la alimentación, acepta baterías de la serie L y fuentes continuas de 12 V; además, incorpora un disipador con ventilador silencioso para evitar sobrecalentamientos sin contaminar la pista de audio.
Funciones de monitorización avanzada: forma de onda, LUT, HDR y más
Tanto los monitores de campo FeelWorld como algunos monitores de referencia con LUT 3D hardware integran un paquete de herramientas de monitorización muy completo que va mucho más allá de “ver la imagen”. Esto es clave para exponer, enfocar y encuadrar correctamente en rodaje o en plató.
Entre las características más habituales encontramos: forma de onda (desfile RGB, YUV, Y), vectorescopio, histogramas (global y RGB), asistencia de enfoque por peaking, falsos colores, exposición tipo cebra ajustable (del 1 al 100 %), modos de subescan/overscan, zoom entre el 100 y el 300 %, descompresión anamórfica (1.25x, 1.33x, 1.5x, 2.0x y 2.0x mag) y el clásico píxel a píxel para revisar nitidez real sin interpolación.
A nivel de guiado de encuadre, los monitores ofrecen rejilla de nueve cuadrículas, marcador central, marcadores de seguridad y de proporción (70, 80, 90, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1, etc.), con posibilidad de elegir el color del marcador (rojo, verde, azul, blanco, negro o amarillo). También incluyen modo de campo de verificación (solo rojo, verde, azul o gris), volteo de imagen (horizontal, vertical o ambos) y congelación de imagen para análisis estático.
La gestión del color se completa con un ajuste de temperatura de color fino y, en el caso del LUT6, con el uso del estándar profesional Rec.709 para garantizar una reproducción de color consistente. Gracias a la tecnología de calibración interna, estos monitores no solo muestran una imagen “agradable”, sino que buscan permanecer fieles a los espacios de color estándar de la industria.
En cuanto a brillo y conectividad de otros monitores con LUT 3D hardware similares presentes en el mercado, se pueden encontrar modelos con brillos típicos de 3000 cd/m², 500 cd/m², 400 cd/m², 2200 cd/m² con sensor de luz y variaciones según marca y segmento. En entradas suelen repetirse HDMI y, en algunos casos, entradas AV o controles OSD dedicados; en salidas, combis de HDMI, DC OUT (8 V u 8,4 V) y salidas de auriculares estéreo, e incluso lectores de tarjeta SD integrados para cargar LUT.
Dentro de este ecosistema, se repiten funciones como LUT 3D, HDR, forma de onda, alcance vectorial/vectorscopio, histograma RGB, asistencia de enfoque máximo, colores falsos, exposición de cebra, modos de escaneo, zoom, modo anamórfico, píxel a píxel, grid de nueve cuadrículas, marcador central y marcadores de seguridad de varios formatos. Todo ello refuerza el papel de la LUT 3D como núcleo de una monitorización avanzada y fiable, tanto en rodaje como en posproducción.
Los monitores con LUT 3D por hardware combinan paneles de alta calidad (IPS de 10 bits con retroiluminación avanzada), electrónica interna con LUT de 12-14 bits, calibración por hardware y software dedicado, conectividad amplia (HDMI, SDI, DisplayPort, DVI, USB) y un arsenal de herramientas profesionales que cubre desde la exposición y el enfoque en campo hasta la emulación de espacios de color complejos en estudio. Para quienes viven de la imagen, son algo más que un simple monitor: se convierten en la pieza central de un flujo de trabajo de color fiable, repetible y listo para afrontar proyectos exigentes.
