Menú OSD: qué es, para qué sirve y cómo exprimirlo al máximo

Inicio » Hardware » Menú OSD: qué es, para qué sirve y cómo exprimirlo al máximo

Si tienes un monitor, una cámara de seguridad o un grabador de CCTV, es muy probable que te hayas topado con el término menú OSD y no tengas del todo claro qué es ni para qué sirve. No eres la única persona: es una de esas siglas que dan por sabidas en los manuales, pero que casi nadie explica bien.

En realidad, el OSD (On Screen Display) es mucho más importante de lo que parece. Gracias a él puedes ajustar la imagen, activar funciones especiales y exprimir al máximo tu monitor o tus cámaras, ya sea en un entorno doméstico, profesional, gaming o de videovigilancia. Vamos a verlo con calma y sin tecnicismos innecesarios.

Qué es exactamente el menú OSD

El término OSD (On Screen Display) se refiere al menú gráfico que aparece superpuesto en la pantalla de un monitor, televisor, cámara CCTV o grabador, y que te permite modificar parámetros y opciones sin necesidad de software externo ni mandos complicados.

En un monitor de PC, el OSD es la interfaz a través de la cual cambias el brillo, el contraste, la nitidez, las entradas de vídeo o los modos de imagen. En una cámara de videovigilancia, el menú OSD te deja retocar cosas como la exposición, el balance de blancos, la gestión de poca luz o la detección de movimiento directamente desde la propia cámara o desde el grabador.

A nivel técnico, el OSD no es más que un sistema que genera texto y pequeños gráficos superpuestos sobre la imagen de vídeo. Esa capa de menú viaja por el mismo cable que la señal de vídeo y se muestra en el monitor o en la interfaz del grabador. De esa forma, puedes ver las opciones y navegar con botones físicos, un joystick, un ratón o incluso el teclado, según el dispositivo.

Este sistema sustituyó hace años a los antiguos interruptores DIP y ruedecillas físicas, donde cada cambio requería tocar la cámara o el monitor a mano. Hoy, con el OSD, ajustar parámetros es mucho más preciso, flexible y cómodo, y se puede hacer incluso de forma remota en muchos equipos.

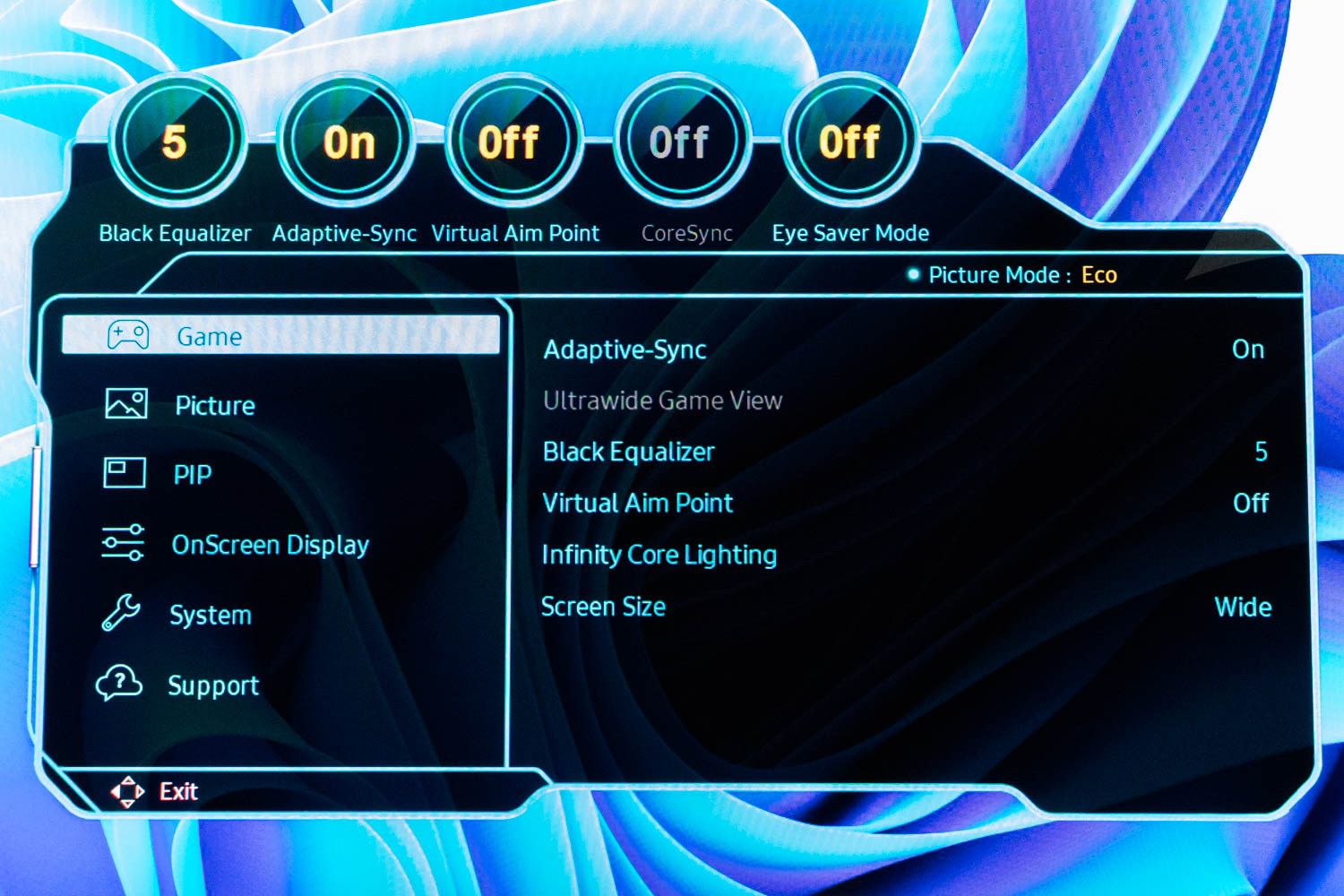

Funciones habituales del OSD en monitores

En los monitores actuales el menú OSD se ha vuelto muy completo. Ya no es solo para subir o bajar brillo: las marcas han llenado estos menús de perfiles, filtros y opciones avanzadas, sobre todo en modelos gaming y profesionales.

Lo más habitual que vas a encontrar en el OSD de un monitor es:

• Selección de entrada de vídeo: elegir entre HDMI, DisplayPort, VGA, USB-C, etc.
• Modos o perfiles de imagen: estándar, juego, cine, lectura, nocturno, sRGB, etc.
• Ajustes de imagen básicos: brillo, contraste, nitidez, gamma, temperatura de color.
• Opciones de confort visual: reducción de luz azul, control de parpadeo (flicker free), modo lectura.
• Sonido (si tiene altavoces): volumen, fuente de audio, mute.
• Ajustes avanzados: overdrive o tiempo de respuesta, tasa de refresco, HDR, sincronización adaptativa, etc.

En monitores orientados al gaming, fabricantes como MSI, ASUS, Dell, GIGABYTE o BenQ han ido un paso más allá y ofrecen OSD específicos para jugadores con herramientas muy potentes, incluso compatibles con software como MSI Afterburner. Por ejemplo:

• Modificar al vuelo la frecuencia de refresco del monitor.
• Activar una mira o crosshair en pantalla para shooters tipo Counter-Strike.
• Conectar o desconectar el modo HDR.
• Usar modos como “visión nocturna” para realzar las zonas oscuras.
• Ajustar el tiempo de respuesta para reducir estelas.
• Asignar teclas macro para cambiar de modo o perfil en un segundo.
• Seleccionar modos específicos de juego: FPS, carreras, RPG, etc.

Además, en muchos modelos recientes el OSD puede mostrar información en tiempo real como los FPS del juego o el estado de ciertas funciones, convirtiéndose casi en un panel de control avanzado del monitor, como ocurre en modelos como ASUS ROG Strix XG248QSG.

Parámetros clave de imagen que se regulan desde el OSD

Si quieres sacarle todo el jugo a tu pantalla, merece la pena entender qué hace cada ajuste. A través del menú OSD puedes tocar una serie de parámetros que, bien configurados, marcan la diferencia entre una imagen mediocre y una imagen cómoda y precisa.

Entre los más importantes están:

• Brillo y contraste: controlan cuánta luz emite el monitor y cómo de marcadas son las diferencias entre zonas claras y oscuras.
• Nitidez: define cuánto se “marca” el contorno de los objetos; un exceso puede generar halos feos.
• Temperatura de color: desde tonos fríos (más azulados) a cálidos (más anaranjados); ideal para ajustar según la hora del día.
• Reducción de luz azul (Low Blue Light): filtra parte del espectro azul, mejorando la comodidad visual y el descanso nocturno, sobre todo si usas el PC por la noche.
• Gamma: influye en cómo se reparten los tonos medios; un ajuste correcto evita que la imagen quede lavada o demasiado oscura.
• Overdrive / tiempo de respuesta: ayuda a reducir las estelas en movimiento, algo crítico en juegos rápidos.
• Tasa de refresco: escoger entre 60 Hz, 120 Hz, 144 Hz, 165 Hz, etc., siempre que la pantalla y la tarjeta gráfica lo soporten.

Una práctica muy recomendable es configurar primero la imagen desde el OSD del monitor, y dejar los ajustes de software (Windows, drivers de GPU) para rematar detalles finos. Así te aseguras de partir de una base correcta a nivel de hardware.

Bloqueo y apagado del menú OSD en monitores

Algunos monitores, sobre todo de generaciones anteriores, incluyen una función de bloqueo del OSD para impedir que nadie cambie la configuración por accidente. Esto era relativamente frecuente en entornos de oficina, escuelas, etc.

Cuando el bloqueo OSD está activado, el monitor puede mostrar un mensaje del estilo “OSD bloqueado” y no permite abrir el menú ni alterar ningún ajuste, aunque pulses los botones físicos. En ciertos modelos antiguos, si se activa una opción de apagado vía OSD, la pantalla incluso puede quedar en negro hasta que se deshaga el bloqueo.

La forma de desactivarlo depende de cada fabricante, pero suele pasar por mantener pulsado durante unos 10-15 segundos el botón de menú o una combinación concreta de teclas del monitor. En casos más extremos, se puede recomendar:

• Apagar el PC.
• Desconectar el cable de alimentación del monitor durante unos instantes.
• Volver a conectar todo y encender.

Una vez desaparece el aviso, ya puedes entrar en el menú y desactivar definitivamente el bloqueo OSD. Hoy en día esta función se usa menos, ya que el control de acceso a los equipos se suele hacer por software o a nivel de sistema operativo.

Cómo aprovechar al máximo el OSD de tu monitor

Para sacar partido de verdad a tu pantalla no basta con dejarla “de fábrica”. Unos minutos dentro del OSD pueden mejorar muchísimo la experiencia. La idea es adaptar la imagen a tu vista, a tu entorno y al uso que haces del monitor.

Un buen punto de partida consiste en:

1. Ajustar brillo, contraste y nitidez hasta que el texto sea legible, las zonas oscuras no se empasten y no haya halos raros.
2. Elegir una temperatura de color cómoda (algo más cálida si trabajas de noche o en entorno poco iluminado).
3. Activar el modo de reducción de luz azul cuando vayas a estar muchas horas o uses el monitor de noche.
4. Explorar los modos específicos (juego, cine, lectura, sRGB…) y dejar preseleccionados los que mejor encajen con tu uso.
5. Si tu monitor es gaming, asegurarte de estar usando la tasa de refresco máxima y el tiempo de respuesta adecuado, activando además tecnologías como FreeSync/G-SYNC si están disponibles.

La gran ventaja del OSD es que la mayoría de monitores permiten guardar varios perfiles o modos personalizados. Así puedes tener, por ejemplo, un perfil suave y cálido para trabajar y otro con más brillo y contraste para jugar o ver películas, cambiando entre ellos en segundos desde el mismo menú.

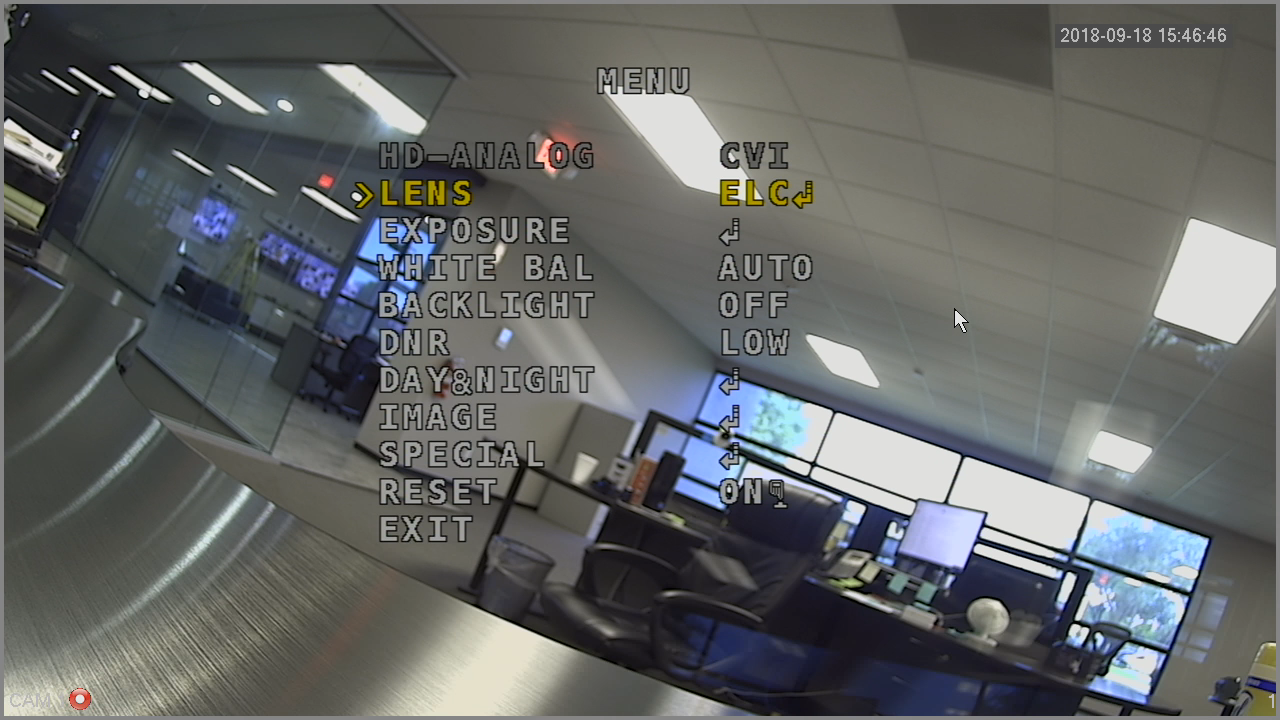

Qué es el menú OSD en cámaras de videovigilancia

En el mundo de la seguridad, el menú OSD de una cámara CCTV cumple un papel similar al de un monitor, pero aplicado a la señal de vídeo capturada por la propia cámara. Es una interfaz que permite modificar en profundidad cómo se genera la imagen antes de que llegue al grabador.

En cámaras tipo domo, bala o PTZ, el OSD sirve para ajustar una gran cantidad de filtros y parámetros digitales: exposición, color, reducción de ruido, respuesta a contraluces, gestión de día/noche, zonas de privacidad, detección de movimiento, etc.

Históricamente, muchos de esos ajustes se hacían con pequeños interruptores o potenciómetros físicos en la carcasa de la cámara (los famosos DIP switch). Eso obligaba a subirse a una escalera, abrir la cúpula o carcasa y tocar el hardware cada vez que querías cambiar algo. Con el menú OSD, todo eso se hace de forma mucho más limpia desde la propia imagen de la cámara.

Además, en cámaras modernas analógicas de alta definición (AHD, HDCVI, HDTVI) y en muchos modelos trihíbridos, el menú OSD puede controlarse a través del propio cable de vídeo y del grabador, sin necesidad de joysticks locales ni de acceder físicamente a la cámara.

Parámetros de exposición y luz en el OSD de cámaras CCTV

Uno de los bloques más importantes del menú OSD de una cámara de seguridad es el de exposición y gestión de la luz. De él depende que la cámara vea algo útil o no en escenas complicadas (contraluces, interiores oscuros, entradas de edificios, etc.).

Entre las opciones más habituales que se regulan desde el OSD están:

• Obturador / shutter: controla el tiempo que el sensor está “abierto” captando luz; valores rápidos congelan movimiento pero oscurecen la imagen.
• BLC (Back Light Compensation): compensación de contraluz para que el sujeto principal no salga completamente negro cuando hay una fuente de luz intensa detrás.
• WDR o DWDR (Wide Dynamic Range): técnicas de rango dinámico amplio que permiten ver detalles tanto en zonas muy claras como muy oscuras en la misma escena; vital, por ejemplo, en puertas acristaladas o escaparates.
• AGC (Automatic Gain Control): control automático de ganancia que amplifica la señal cuando hay poca luz, a costa de introducir algo más de ruido en la imagen.

Las cámaras que integran un buen OSD y sensores sensibles suelen tener niveles de iluminación mínimos en torno a 0,01 lux o incluso inferiores, lo que las hace muy útiles para vigilancia en espacios con iluminación escasa.

Ajustes de color, ruido y balance de blancos en el OSD

Otro bloque importante dentro del menú OSD de una cámara es el de apariencia de la imagen y tratamiento digital. Aquí se controlan parámetros que afectan a la fidelidad del color y a la limpieza del vídeo.

En esta sección del OSD suele aparecer:

• DNR (Digital Noise Reduction): reducción digital de ruido, muy útil de noche o en escenas con mucha ganancia; mejora la claridad general y reduce el tamaño de los archivos grabados.
• Controles básicos de imagen: brillo, contraste, saturación, tono de color.
• Funciones de espejo (mirror, flip): invierten horizontal o verticalmente la imagen cuando la cámara está montada en posiciones poco convencionales.
• AWB (Auto White Balance): balance de blancos automático que intenta mantener colores realistas en distintas condiciones de iluminación.

Bien ajustados, estos parámetros permiten que la cámara entregue una señal mucho más limpia, donde las caras, matrículas y detalles importantes se distinguen mejor, algo crucial si luego hay que revisar grabaciones por motivos de seguridad.

Comportamiento de la cámara en condiciones de poca luz

Las cámaras de seguridad trabajan muchas veces de noche o con iluminación muy pobre, así que el menú OSD suele incluir un apartado específico para gestionar el modo día/noche y la sensibilidad en escenas oscuras.

Dentro de este bloque es frecuente encontrar:

• Modo Día/Noche (D/N): paso automático de color a blanco y negro cuando baja la luz, para ganar sensibilidad.
• Sens-Up o Slow Shutter: alarga el tiempo de exposición para amplificar la luz disponible; útil en escenas estáticas.
• Umbrales de cambio día/noche: niveles de luz a partir de los cuales la cámara decide cambiar de modo, y a veces histéresis para evitar cambios constantes.

En condiciones muy oscuras, muchas cámaras con OSD pasan a modo blanco y negro automáticamente. Esto mejora mucho la percepción de detalle (el ojo humano también percibe mejor el contraste en B/N en ausencia de luz), y combinado con IR o buena sensibilidad, permite seguir teniendo una imagen útil cuando a simple vista casi no se ve nada.

Funciones especiales del OSD en CCTV: privacidad, movimiento y más

Más allá de la parte estrictamente de imagen, el OSD de muchas cámaras incluye un apartado de funciones avanzadas que ayudan a cumplir normativa, mejorar la seguridad y facilitar la gestión de vídeo.

Entre estas opciones destacan:

• Zonas de privacidad: permiten enmascarar áreas concretas de la escena (por ejemplo, ventanas de viviendas ajenas o pantallas de mostradores) para que no se graben.
• Detección de movimiento: configuración de áreas activas y sensibilidad para que la cámara o el grabador generen avisos o inicien grabación solo cuando hay actividad.
• Título o nombre de cámara: texto superpuesto indicando ubicación o identificación (por ejemplo “Acceso principal”, “Parking 1”, etc.).
• Cambio de tecnología en cámaras trihíbridas: en algunos modelos el propio OSD permite conmutar entre modos AHD, HD-CVI, HD-TVI o analógico clásico según el grabador al que se conecten.

Todo esto se gestiona sin tocar físicamente la cámara: los menús se manejan desde el grabador o desde el software cliente, enviando los comandos necesarios a través del propio cable de vídeo.

Acceso remoto al menú OSD en cámaras HDCVI

Una de las ventajas interesantes de las cámaras HDCVI modernas es la posibilidad de entrar en su menú OSD directamente desde el grabador HCVR, sin joysticks locales ni accesorios raros. Esto simplifica muchísimo el trabajo del instalador y del mantenimiento.

En lugar de desplazarte hasta cada cámara y manipular un mini joystick en el cable o en la carcasa, puedes abrir la interfaz del grabador (local o vía web), seleccionar el canal y manejar el OSD como si fuera un domo PTZ. El truco es que el protocolo HDCVI permite enviar comandos “por el coaxial” que la cámara interpreta como órdenes del menú.

El flujo típico de trabajo sería algo así:

1. Verificar en el grabador que en cada canal las opciones PTZ están configuradas con protocolo HDCVI, aunque la cámara no sea realmente una PTZ motorizada.
2. Usar el joystick PTZ virtual de la interfaz (o los botones de dirección y el botón central/IRIS+) para abrir el menú OSD de la cámara.
3. Navegar por las opciones con los cursores y confirmar con el botón central (OK/ENTER).
4. Realizar los ajustes necesarios (por ejemplo, activar o desactivar WDR, cambiar el modo día/noche, tocar el DNR, etc.) y salir del menú guardando cambios.

La gran ventaja de este sistema es que puedes hacer ajustes finos a distintas horas del día sin desplazarte, observando en directo cómo afectan los cambios a la imagen real en condiciones de luz cambiantes.

Coste y conveniencia de añadir menú OSD en cámaras AHD/analógicas

En el segmento de cámaras AHD o analógicas avanzadas, muchos fabricantes ofrecen la posibilidad de incorporar un menú OSD por un pequeño sobrecoste por unidad. En algunos casos se menciona explícitamente que añadir OSD puede suponer alrededor de 1 dólar por cámara, una cifra muy baja si se tiene en cuenta lo que aporta.

Con ese añadido, la cámara pasa de ser un dispositivo “tonto” que solo entrega vídeo tal cual, a un equipo configurable en profundidad, donde puedes retocar parámetros de lente, exposición, luz de fondo, balance de blancos, reducción de ruido y otros muchos ajustes sin tocar hardware.

En la práctica, esa diferencia de precio se compensa de sobra porque:

• Se reduce el tiempo de instalación y ajuste, ya que no hace falta andar abriendo carcasas ni manipulando microinterruptores.
• Se simplifica el mantenimiento, pudiendo corregir problemas de imagen desde el grabador o remotamente.
• Se obtiene una imagen más aprovechable en todo tipo de condiciones, con el impacto que eso tiene en la utilidad de las grabaciones.

En resumen práctico: si estás valorando una cámara AHD o analógica y tienes la opción de que incluya OSD por un pequeño coste adicional, normalmente merece mucho la pena apostar por la versión con menú OSD.

El menú OSD es el “cuarto de mandos” tanto de tus monitores como de tus cámaras de seguridad: desde ahí decides cómo verás la imagen y qué funciones especiales van a entrar en juego. Entenderlo y dedicar unos minutos a configurarlo es la diferencia entre usar el equipo “a medias” o sacar todo el rendimiento que puede ofrecerte en comodidad, calidad de imagen y seguridad.
