La refrigeración pasiva se ha colado en nuestras vidas casi sin hacer ruido, nunca mejor dicho. Desde ordenadores silenciosos hasta edificios que se mantienen frescos sin apenas gastar energía, este tipo de soluciones se están volviendo cada vez más interesantes en un mundo donde el consumo eléctrico, el confort y el ruido importan cada vez más.

Aunque pueda sonar a tecnología futurista, la idea es muy sencilla: aprovechar procesos naturales de disipación de calor (convección, radiación, evaporación, contacto con el suelo, etc.) en lugar de recurrir siempre a ventiladores, compresores y otros sistemas mecánicos. A partir de ahí, se despliegan un montón de variantes tanto en el ámbito de la informática como en el diseño de edificios y en la industria en general.

Qué es realmente la refrigeración pasiva

Cuando hablamos de refrigeración pasiva nos referimos a cualquier sistema que disipa calor sin componentes activos como ventiladores, bombas mecánicas o compresores. El calor se transfiere al entorno de forma natural, haciendo uso de diferencias de temperatura, movimiento del aire por convección y materiales con buena conductividad térmica.

En el mundo del PC, una solución pasiva típica es un gran bloque de metal (normalmente aluminio, cobre o mezcla) que se acopla a un componente caliente, como la CPU o la GPU. Ese bloque absorbe la energía térmica y la va soltando poco a poco al aire que lo rodea, sin que intervenga ningún ventilador que fuerce el flujo de aire.

En cambio, en una refrigeración activa convencional, el esquema habitual consiste en que el procesador transfiere calor a un disipador metálico y, a su vez, uno o varios ventiladores expulsan ese calor al ambiente con mucha más rapidez. El salto entre un sistema activo y uno pasivo es precisamente eliminar esos ventiladores y confiar únicamente en la superficie metálica, el diseño de las aletas y la circulación natural del aire.

Esta eliminación de elementos mecánicos tiene una cara B importante: la capacidad de disipación se reduce. Como el aire no se mueve de forma forzada, el calor se evacua más despacio, lo que limita mucho la cantidad de potencia térmica que se puede manejar sin riesgo de sobrecalentamiento.

Por ese motivo, la mayoría de soluciones de refrigeración pasiva se orientan a componentes de bajo consumo o a escenarios en los que la generación de calor es moderada y relativamente constante. Aun así, existen diseños muy extremos donde prácticamente toda la caja del PC se convierte en un gigantesco disipador, capaces de lidiar con hardware bastante potente sin necesidad de ventiladores.

Refrigeración pasiva en ordenadores: conceptos básicos

La informática es uno de los campos donde más ha evolucionado el concepto de refrigeración silenciosa y sin mantenimiento. Las CPU y las tarjetas gráficas actuales generan bastante calor, sobre todo en equipos de gama alta y orientados a juegos, por lo que mantener las temperaturas a raya es vital para evitar averías y pérdida de rendimiento.

Tradicionalmente, el enfoque principal ha sido usar grandes disipadores con ventiladores, o incluso refrigeración líquida con bombas y radiadores, para evacuar la energía térmica rápidamente. El precio a pagar suele ser un ruido notable y el desgaste de piezas móviles, que tarde o temprano acaban fallando.

La refrigeración pasiva plantea otro enfoque: dejar que sean los propios materiales y el diseño de la caja o del disipador los que se encarguen de mover el calor hacia el exterior. En los o de bajo consumo (por ejemplo, mini PCs de salón, thin clients o equipos ofimáticos modestos), es frecuente encontrar sistemas totalmente pasivos donde el procesador está pensado para trabajar con pocos vatios y no necesita ayuda extra.

Eso sí, cuando entramos en la liga de los ordenadores potentes, la cosa se complica. Aunque hay excepciones muy llamativas, la norma general es que los disipadores pasivos puros no están diseñados para CPUs o GPUs de alto TDP, salvo que la caja completa esté concebida como un gran radiador metálico.

Un buen ejemplo de esto último son las torres pasivas tipo Turemetal o soluciones similares, donde toda la estructura del chasis está pensada para absorber el calor de componentes de alta gama y expulsarlo al ambiente sin necesidad de ventiladores. En estos casos se trabaja con masas de metal enormes y multitud de aletas para aumentar al máximo la superficie de intercambio térmico.

Tipos de refrigeración en PCs: activa, pasiva y líquida

La forma más sencilla de clasificar los sistemas de refrigeración en informática es distinguir entre refrigeración activa y pasiva. A partir de ahí se derivan varias combinaciones y tecnologías, cada una con sus ventajas e inconvenientes.

En la refrigeración activa se requiere la realización de un trabajo adicional para extraer el calor, es decir, se usan elementos como ventiladores o bombas que consumen energía y mueven el aire o el líquido de refrigeración. La pasiva, en cambio, trabaja sin estos dispositivos y se apoya en la convección natural y la radiación térmica.

Si nos vamos al detalle, en un PC actual pueden encontrarse principalmente los siguientes enfoques:

• Refrigeración pasiva por aire: se basa solo en disipadores, también llamados heatsinks, que permiten que el calor salga del componente hacia el ambiente. Suelen ser piezas metálicas con muchas aletas para aumentar la superficie en contacto con el aire. Son ideales cuando la cantidad de calor a eliminar no es muy elevada y se prioriza el silencio absoluto.
• Refrigeración activa por aire: combina los mismos disipadores con uno o varios ventiladores. Estos generan un flujo de aire forzado que acelera muchísimo la evacuación del calor. El problema es que pueden generar bastante ruido y, al ser elementos mecánicos, son susceptibles de desgaste, suciedad y averías.
• Refrigeración líquida (circuitos cerrados o custom): utiliza un fluido que circula por tubos, bloques de agua y radiadores. El líquido recoge el calor de los componentes y lo transporta hasta el radiador, donde de nuevo suele haber ventiladores que expulsan el calor al exterior. Existe una variante pseudo-pasiva en la que se intenta minimizar el uso de ventiladores y confiar más en la masa de agua y el radiador, pero en la práctica casi siempre hay algún elemento activo.
• Refrigeración líquida por inmersión: menos habitual en PCs domésticos, consiste en sumergir la electrónica en un líquido dieléctrico (con conductividad eléctrica casi nula) que transmite el calor de forma muy eficiente. En este caso el sistema puede ser completamente pasivo si el diseño del tanque y la disipación del calor se hacen solo por convección y radiación.

Aunque están apareciendo propuestas muy avanzadas, el gran freno para que la refrigeración pasiva se generalice en PCs potentes sigue siendo el balance entre coste, tamaño de los disipadores y la enorme cantidad de calor que pueden llegar a producir las CPU y GPU modernas.

Hacia dónde apunta la industria del hardware

En los últimos años, los fabricantes de hardware han ido explorando soluciones para lograr equipos más silenciosos, fiables y eficientes. El ruido de los ventiladores puede superar fácilmente los 50 o 60 dB en equipos exigentes, algo que resulta molesto en entornos domésticos o profesionales donde se valora mucho la tranquilidad.

La refrigeración líquida pasiva o pseudo-pasiva se vio durante un tiempo como una posible panacea, pero en la práctica la densidad de potencia térmica obligaba a seguir utilizando ventiladores en los radiadores si se quería mantener temperaturas razonables. Esta realidad empujó a algunos fabricantes a diseñar cajas de PC que fuesen en sí mismas el propio disipador.

Un ejemplo llamativo es la caja presentada por Streacom en 2017, cuya estructura completa tiene forma de gran disipador con múltiples aletas externas. El chasis funciona como un enorme radiador pasivo capaz de evacuar el calor de los componentes internos sin necesidad de incluir ventiladores, consiguiendo así un ordenador totalmente silencioso.

Otra propuesta aún más radical es la caja Calyos NSG S0, donde buena parte de los componentes quedan a la vista tras un panel de metacrilato, mientras que el resto de la estructura actúa como gran dispositivo de refrigeración. Esta solución se plantea incluso para equipos gaming, demostrando que el alto rendimiento y la refrigeración pasiva pueden convivir si se diseña el sistema desde cero con esa filosofía.

El futuro inmediato parece caminar hacia una combinación de procesadores más eficientes (que generen menos calor), almacenamiento sólido (SSD en lugar de discos mecánicos que también producen menos ruido y calor) y cajas muy bien pensadas para disipar térmicamente. Todo esto abre la puerta a que la refrigeración pasiva gane terreno, sobre todo en equipos donde el ruido cero es un requisito clave.

Materiales: aluminio, cobre y sus combinaciones

En el corazón de cualquier sistema de refrigeración pasiva por aire se encuentra el material del disipador. Los dos grandes protagonistas son el cobre y el aluminio, cada uno con sus propias ventajas y pegas, por lo que no es raro ver aleaciones o combinaciones que buscan lo mejor de ambos mundos.

El cobre destaca por su altísima conductividad térmica, lo que significa que es excelente para transportar calor desde la base del disipador (donde toca el componente) hasta el resto de la estructura. Sin embargo, requiere un proceso de refinado más complejo y caro, y su densidad es mayor, por lo que las piezas de cobre pesan bastante más.

El aluminio, por otro lado, es mucho más ligero y económico. Aunque no iguala la conductividad del cobre, ofrece una relación coste-peso muy interesante y permite construir disipadores voluminosos sin disparar el precio ni el peso total de la caja. Esto lo convierte en el material favorito para las aletas y estructuras externas.

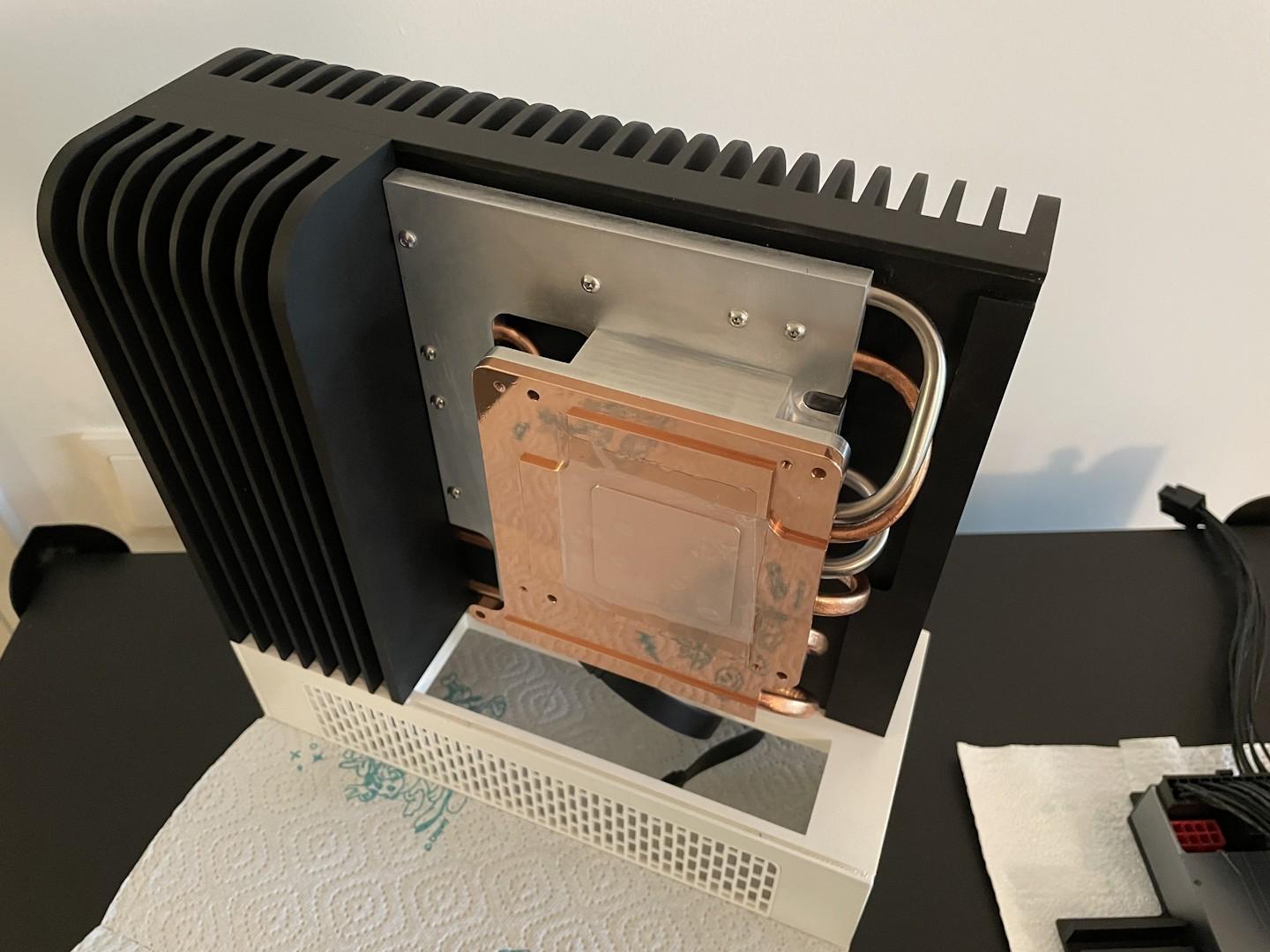

Por esos motivos, muchos fabricantes optan por utilizar bases de cobre (o heatpipes de cobre) para captar y trasladar el calor con rapidez desde el componente caliente, combinadas con aletas de aluminio que maximizan el área de disipación. También se usan aleaciones optimizadas para equilibrar rigidez, coste y rendimiento térmico.

En el caso de cajas pasivas completas como las de Turemetal, Streacom o Calyos, el diseño juega un papel crucial: la orientación de las aletas, el grosor del metal y el contacto con los componentes determinan hasta qué punto puede funcionar realmente sin ventiladores incluso con hardware relativamente exigente.

Refrigeración pasiva en fuentes de alimentación y tarjetas gráficas

La refrigeración pasiva no se limita a la CPU. Muchos fabricantes han desarrollado fuentes de alimentación semi-pasivas o completamente pasivas, en las que el ventilador permanece parado cuando la carga es baja o moderada. Solo cuando el consumo y la temperatura superan un cierto umbral entra en juego la refrigeración activa.

Algo parecido ocurre con muchas tarjetas gráficas modernas que integran modos de ventilador cero. A bajas cargas (navegar, ver vídeos, trabajo ofimático) los ventiladores permanecen apagados y la GPU se enfría únicamente mediante su propio disipador. Cuando se inicia un juego o una aplicación pesada, el sistema monitoriza la temperatura y activa los ventiladores para mantenerla bajo control.

En estos casos hablamos de una solución híbrida que cambia de funcionamiento pasivo a activo según la carga. La idea es alargar la vida útil de los ventiladores, reducir la acumulación de polvo en reposo y eliminar el ruido cuando el equipo no está trabajando al máximo.

Solo en situaciones muy concretas se encuentran tarjetas gráficas totalmente pasivas, normalmente orientadas a entornos profesionales silenciosos o a PCs multimedia donde se prioriza el silencio sobre la potencia bruta. En estos modelos la GPU suele tener un consumo bastante contenido.

El papel de la refrigeración pasiva en ordenadores industriales

Más allá del mercado doméstico, la refrigeración pasiva tiene un peso importante en el ámbito de las computadoras industriales y sistemas embebidos. En estos equipos, la carcasa externa suele estar diseñada para actuar como un gran disipador de calor robusto, pensado para ambientes muy exigentes.

Otra gran ventaja es el aumento de la fiabilidad y el tiempo de actividad. En muchos sistemas embebidos, el equipo está integrado dentro de estructuras más grandes y acceder a él para cambiar un ventilador estropeado es una tarea complicada, si no directamente inviable. Al no depender de componentes mecánicos, se reducen muchísimo los riesgos de fallo súbito.

El diseño de estos equipos suele incluir estructuras metálicas con aletas y rutas térmicas bien definidas entre los chips que más calor generan (CPU, GPU, módulos de potencia, unidades de almacenamiento) y la carcasa. Con ello se aumenta el área de contacto con el aire y se consigue mantener temperaturas seguras incluso en rangos térmicos ambientales bastante amplios.

Además, al haber menos piezas móviles y menos aperturas para ventilación, se mejora mucho la protección frente a polvo, humedad o vibración. Todo esto contribuye a alargar la vida útil del sistema, evitar paradas no planificadas y reducir costes de mantenimiento, algo crítico en operaciones industriales donde cualquier tiempo de inactividad puede suponer pérdidas importantes.

Refrigeración pasiva en edificios: enfriar sin aire acondicionado

La idea de la refrigeración pasiva también se aplica al diseño bioclimático de edificios. El objetivo es mantener el confort térmico en el interior aprovechando fuentes naturales de enfriamiento, reduciendo al mínimo el uso de sistemas mecánicos como el aire acondicionado.

Los edificios pueden disipar calor usando recursos naturales como el aire exterior, la atmósfera superior, el agua o el subsuelo. Cada una de estas fuentes puede explotarse de distintas maneras, dando lugar a sistemas pasivos específicos que se escogen en función del clima de la zona y del tipo de construcción.

Entre las principales estrategias de enfriamiento pasivo en edificios se encuentran:

• Ventilación de confort: se basa en mover aire a través del edificio para mejorar el confort de las personas, especialmente durante el día. El flujo de aire ayuda a evacuar el calor excedente y a que las personas perciban una temperatura más agradable aunque el termómetro no baje demasiado.
• Ventilación de refrigeración nocturna: consiste en aprovechar las temperaturas más bajas de la noche para enfriar la masa térmica del interior (muros, suelos, techos). Durante el día se cierran ventanas y se reduce la entrada de aire caliente, de modo que el edificio conserva parte del “frío” acumulado.
• Enfriamiento radiante: utiliza superficies que pueden emitir calor hacia el cielo nocturno o hacia radiadores colocados en el techo. La energía térmica del edificio se transfiere por radiación hacia un medio más frío, con o sin un sistema de almacenamiento de frío para usarlo durante el día.
• Refrigeración evaporativa directa: emplea la evaporación del agua para enfriar el aire, mecánicamente o de forma natural. El aire se humidifica y reduce su temperatura antes de entrar en los espacios interiores. Es muy eficaz en climas secos, pero incrementa la humedad relativa.
• Enfriamiento evaporativo indirecto: en lugar de humedecer el aire interior, se enfría una superficie (por ejemplo, un techo con agua almacenada) mediante evaporación. El espacio interior se beneficia del enfriamiento sin que aumente la humedad, algo muy útil donde esta ya es elevada.
• Enfriamiento mediante el subsuelo: se apoya en la temperatura relativamente estable del terreno a cierta profundidad. Se pueden usar conductos enterrados por los que pasa el aire de ventilación o aprovechar cimentaciones y sótanos como masa térmica que ayude a mantener el interior más fresco.
• Espacios exteriores de transición: patios, porches y zonas exteriores adyacentes al edificio se diseñan para favorecer la disipación del calor y actuar como colchón térmico. Bien diseñados, estos espacios ayudan a que el interior se caliente menos.

La aplicabilidad de unas u otras estrategias depende de los límites de confort interior que se consideren aceptables y del clima local. No es lo mismo proyectar un edificio en una zona seca y calurosa que en un lugar húmedo y templado, y tampoco tienen las mismas exigencias un hospital, una escuela o una vivienda unifamiliar.

Además, influye bastante la adaptación cultural y climática de las personas. En regiones cálidas de países en vías de desarrollo, donde la gente no está tan acostumbrada a depender de sistemas mecánicos de aire acondicionado, se toleran temperaturas y niveles de humedad algo más altos que en países desarrollados donde el estándar de confort suele ser más estricto.

Todo esto hace que la refrigeración pasiva en edificios deba estudiarse caso por caso, combinando diferentes técnicas y ajustando el diseño arquitectónico para que el comportamiento térmico sea el adecuado durante todo el año.

Este recorrido por la refrigeración pasiva muestra cómo un mismo principio físico puede aplicarse desde el interior de un chipset hasta la escala completa de un edificio. Ya sea para tener un PC silencioso y sin ventiladores, reducir el mantenimiento de un sistema industrial o lograr viviendas que gasten menos energía manteniendo un buen confort, la clave está en entender el flujo de calor y dejar que la física trabaje a nuestro favor con la mínima intervención mecánica posible.
