- Thunderbolt, ранее являвшийся проприетарным стандартом Intel, теперь стал доступен через USB4, что наконец позволило использовать сертифицированные материнские платы AMD, такие как ASRock X570 Phantom Gaming ITX/TB3.
- Платы расширения Thunderbolt, такие как ASUS ThunderboltEX 5, полноценно работают только на материнских платах со специальными разъемами и BIOS, поэтому они не являются универсальными.
- Для работы Thunderbolt 5 требуется Windows 11, и он не запускается в Windows 10, а возможности Wi-Fi 7 на этой системе также весьма ограничены.
- В ноутбуках AMD отсутствие Thunderbolt в основном сказывается на использовании профессиональных док-станций, внешних видеокарт и расширенных конфигураций мониторов.

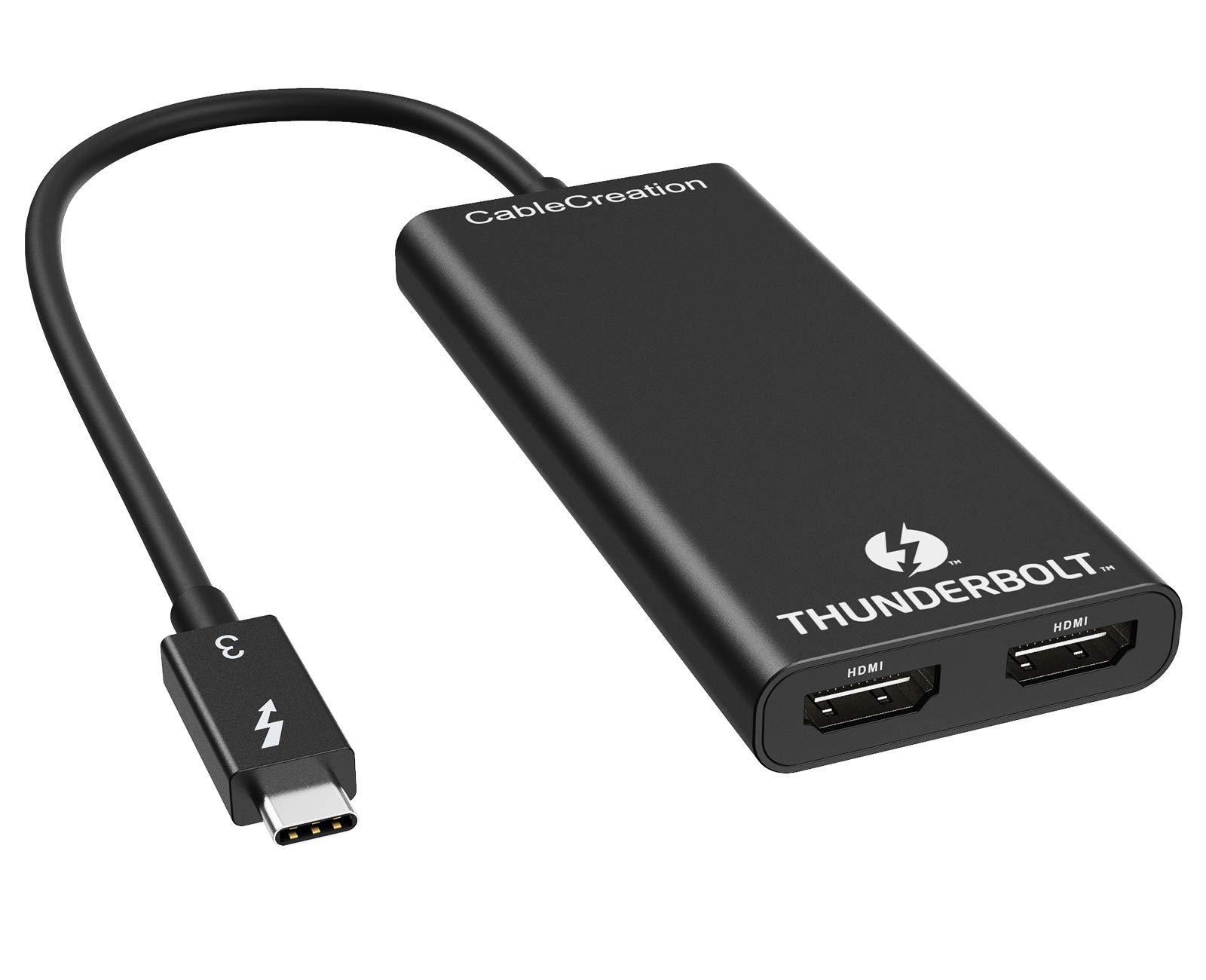

La Совместимость Thunderbolt на системах на базе AMD На протяжении многих лет Thunderbolt был темой, полной сомнений, полуправды и множества нюансов, скрытых в технических характеристиках материнских плат и ноутбуков. Учитывая, что Thunderbolt изначально был собственной технологией Intel, а сертификация всегда была довольно строгой, при поиске информации нередко встречаются противоречивые ответы и нечеткие описания продуктов.
Сегодня, с прибытием Thunderbolt 4, Thunderbolt 5, USB4 и новые платформы AMD 700/800Ситуация значительно изменилась, но запутаться по-прежнему легко. В этой статье мы постараемся упорядочить путаницу, используя доступную информацию о материнских платах, картах расширения, таких как ASUS ThunderboltEX 5, первых материнских платах AMD, сертифицированных Intel, и ограничениях операционных систем, таких как Windows 10 и Windows 11.
Thunderbolt в AMD: от проприетарного стандарта к более открытой экосистеме.
Длительное время, Thunderbolt — это закрытая технология, контролируемая компанией Intel.Хотя физическим разъемом был USB-C, протокол Thunderbolt пошел своим собственным путем: более высокая пропускная способность, передача сигнала PCIe, DisplayPort, передача данных и питания по одному кабелю и даже возможность последовательного подключения нескольких устройств к одному порту ПК.
В первых поколениях, если производитель хотел осуществить сборку, Thunderbolt 3 на материнской плате AMD Компания AMD была обязана использовать контроллеры производства Intel и пройти процесс сертификации, который на практике исключал большинство моделей AMD. Поэтому немногочисленные материнские платы с поддержкой Thunderbolt, доступные на платформе Sunnyvale, как правило, были очень специфическими, почти нишевыми продуктами и часто не имели официальной сертификации.
Все начало меняться в 2019 году, когда Компания Intel опубликовала спецификации Thunderbolt 3 и передала их USB-IF. (Форум разработчиков USB). Это позволило другим производителям чипов разрабатывать собственные контроллеры, совместимые со стандартом, не полагаясь напрямую на кремниевые компоненты Intel. С этого момента начались первые серьезные шаги по более прочному внедрению Thunderbolt в экосистему AMD.
Одной из главных новинок стало появление материнских плат, подобных этим. ASRock X570 Phantom Gaming ITX/TB3Первая материнская плата AMD с поддержкой Thunderbolt, сертифицированная Intel, использующая контроллер, произведенный не самой Intel. Это достижение продемонстрировало, что, наконец, комбинация AMD + Thunderbolt может перестать быть редкостью и начать рассматриваться как реальная возможность на потребительском рынке.
Всё это происходило одновременно со стандартизацией. USB4 оказывал сильное влияние.Используя тот же протокол, что и Thunderbolt 3, и обеспечивая пропускную способность 40 Гбит/с, USB4 подогрел дискуссию о том, будет ли Thunderbolt в конечном итоге вытеснен USB4, хотя его преимущества в последовательном подключении устройств и некоторые специфические сертификаты по-прежнему имеют значение в ряде профессиональных сценариев.
Скорость, протоколы и реальные различия между Thunderbolt и USB.
Чтобы понять, почему Thunderbolt был так привлекателен, несмотря на свои недостатки, необходимо взглянуть на его технические возможности по сравнению с USB и другими стандартамиThunderbolt 3 способен обрабатывать до 40 Гбит/с, что вдвое больше, чем у USB 3.2, и в четыре раза больше, чем у USB 3.1, одновременно передавая данные PCIe, видеосигнал DisplayPort и питание по одному кабелю.
Эта способность сочетать PCIe, DisplayPort, USB и питание Именно одно звено позволило создать множество профессиональных доков. сборка и настройка eGPU Мобильные рабочие станции долгое время полагались на Thunderbolt для обеспечения высокоскоростного соединения по одному кабелю. USB-C может выглядеть похожим внешне, но традиционно он не обеспечивал одновременной работы такого количества протоколов с той же гибкостью.
Следует, однако, отметить, что некоторые производители, такие как AMD, в прошлом рассматривали этот вопрос. Thunderbolt не представлял собой такой уж большой скачок. Чтобы оправдать его широкое распространение. С точки зрения AMD, скорость 10 Гбит/с ранних версий Thunderbolt не сильно отличалась от уже существующих на рынке технологий, а в некоторых случаях даже отставала. Например, DisplayPort 1.2 может достигать почти 17 Гбит/с для совместимых дисплеев, и по сравнению с PCI Express 3.0 преимущество Thunderbolt составляло примерно 20%, а по сравнению с USB 3.0 — около 50%.
Кроме того, тот факт, что Thunderbolt был проприетарным стандартом. Это значительно ограничило его глобальное распространение, поскольку требовало лицензионных сборов, использования определенных чипов и сертификации Intel. Тем не менее, крупные компании, занимающиеся производством устройств хранения данных, такие как Seagate и Western Digital, поддерживали стандарт с самого начала, анонсировав высокоскоростные внешние жесткие диски с интерфейсом Thunderbolt еще примерно в 2011 году.
С приходом USB4, а теперь и Thunderbolt 4 и Thunderbolt 5.Граница между этими стандартами становится все более размытой. USB4 использует протокол Thunderbolt 3 и обеспечивает те же скорости 40 Гбит/с, обрабатывая те же типы трафика. Это привело многих экспертов к выводу, что в среднесрочной перспективе Thunderbolt, вероятно, потеряет часть своей значимости как отдельный стандарт, особенно в потребительском сегменте, в то время как сертификация и профессиональная поддержка останутся ключевыми факторами для тех, кто зависит от абсолютной стабильности.
Первая волна материнских плат AMD с поддержкой Thunderbolt.
В качестве наиболее часто упоминаемой таблички, подтверждающей это изменение тенденции, является... ASRock X570 Phantom Gaming ITX/TB3Эта материнская плата формата ITX стала первой с разъемом AM4, получившей сертификацию Intel для Thunderbolt, используя контроллер, который после выпуска стандарта больше не производился самой Intel.
До этого момента Ни одна из материнских плат AMD не поддерживает Thunderbolt 3. Хотя некоторые из драйверов, предварительно выпущенных на рынок, не имели официальной сертификации Intel, отсутствие сертификации означало меньшую гарантию совместимости с определенными профессиональными устройствами, особенно с док-станциями и продвинутыми решениями для хранения данных.
С стандартизацией протокола и внедрением USB4 ситуация изменилась: Любой производитель материнских плат может интегрировать совместимые контроллеры. В своих моделях они использовали внешние чипы или интегрированные решения внутри чипсета или самого процессора в будущем. Это проложило путь для того, чтобы больше моделей материнских плат AMD Ryzen наконец-то начали включать Thunderbolt в качестве части своих передовых возможностей подключения.
Тем не менее, мы должны быть реалистами: количество Материнские платы AMD с полноценной и понятной поддержкой Thunderbolt. По-прежнему значительно отстаёт от экосистемы Intel. Зачастую немногочисленные доступные порты зарезервированы для высокопроизводительных моделей, определённых форм-факторов или материнских плат, ориентированных на создателей контента и видеопрофессионалов, где преимущества Thunderbolt более очевидны.
Кроме того, сосуществование с USB4 побуждает некоторых производителей отдавать предпочтение... универсальные порты USB4 Вместо сертифицированного Thunderbolt используется тот же протокол, но без необходимости платить за лицензию или проходить дополнительные процедуры проверки. Это может сбивать с толку, поскольку внешне порт выглядит «одинаково», но с точки зрения совместимости с определенными док-станциями и цепочками устройств могут быть существенные различия.
Платы расширения Thunderbolt на материнских платах AMD: пример ASUS ThunderboltEX 5.
Одна из тем, вызывающих наибольшее количество сомнений, это... Совместимость с платами расширения ThunderboltНапример, ASUS ThunderboltEX 5, совместимый с материнскими платами AMD. Многие пользователи находят в описаниях товаров только пометку «совместим с материнскими платами ASUS», без уточнения, относится ли это исключительно к моделям с чипсетами Intel или же их можно использовать и с материнскими платами ASUS для процессоров Ryzen.
Платы расширения Thunderbolt, такие как ThunderboltEX 5, не работают как простые стандартные карты PCIe, которые можно просто вставить в любой слот и на этом всё. В большинстве случаев, Им требуется специализированная поддержка на уровне материнской платы.: выделенные внутренние разъемы для Thunderbolt, линии PCIe, настроенные определенным образом, и BIOS, подготовленный для корректной инициализации контроллера и предоставления доступа ко всем его функциям.
Поэтому при изучении документации ASUS обычно обнаруживается, что эти карты указаны лишь в титрах. совместимо с определенными моделями материнских платЭти данные почти всегда взяты из официальных списков. И да, во многих случаях в этих списках преобладают материнские платы Intel, потому что исторически именно они первыми интегрировали необходимые разъемы и прошивку.
Очевидный вопрос: можно ли установить карту ThunderboltEX 5 в... Материнская плата AMD последнего поколенияТехнически, если материнская плата имеет соответствующий разъем Thunderbolt и ASUS включает его в список совместимости, ответ может быть положительным. Однако, если ваша материнская плата AMD не входит в этот список и не имеет необходимого внутреннего разъема, карта, скорее всего, не будет работать корректно или будет функционировать с очень ограниченными возможностями.
Это объясняет, почему многие пользователи в итоге приходят к выводу, что на практике... Эти карты не являются «универсальными». И они не будут работать с «любой материнской платой», даже если физически подключаются к стандартному слоту PCIe. С электрической точки зрения они могут функционировать, но без поддержки BIOS, прошивки и разъемов вы не получите полноценной реализации Thunderbolt.
Как определить совместимость материнской платы (Intel или AMD) с Thunderbolt 5
С приходом Thunderbolt 5Совместимость стала еще более важной, поскольку речь идет не только о наличии подходящего слота, но и о совместимой операционной системе и драйверах. Компания ASUS, например, разработала очень четкую процедуру определения официальной поддержки Thunderbolt 5 материнской платой.
Основной шаг — это отправиться в... официальная страница модели на сайте производителя Проверьте раздел технических характеристик, в частности, категорию, относящуюся к «USB» или «Подключениям». Если в этом списке явно указаны «порты Thunderbolt 5» (Thunderbolt™ 5), значит, материнская плата поддерживает этот стандарт.
ASUS приводит в пример материнские платы, подобные этой. ROG MAXIMUS Z890 ЭКСТРЕМАЛЬНЫЙПорты Thunderbolt 5 подробно описаны в разделе USB. Этот же критерий применим как к моделям с чипсетами Intel, так и к будущим материнским платам с чипсетами AMD 800, которые поддерживают этот тип подключения.
Важно понимать, что недостаточно увидеть всего один раз. высокоскоростной порт USB-C Чтобы предположить, что это Thunderbolt 5, производитель должен явно указать это в технических характеристиках. Если упоминается только USB4, USB 3.2 или аналогичный, даже если они используют один и тот же разъем и часть протокола, реализация может не быть сертифицирована по Thunderbolt и, следовательно, может не обеспечивать ту же совместимость с некоторыми профессиональными устройствами.
Кроме того, ASUS настаивает на том, что для полноценного использования Thunderbolt 5 необходимо... Используйте Windows 11 и регулярно обновляйте её., поскольку это операционная система, для которой предоставляются новейшие драйверы и для которой разработаны материнские платы на базе процессоров Intel и AMD 800-й серии.
Ограничения Windows 10 при использовании Thunderbolt 5 и Wi-Fi 7
Один из важнейших моментов, который необходимо четко понимать, заключается в следующем: Поддержка Thunderbolt 5 отсутствует в Windows 10.По данным ASUS, Microsoft не планирует добавлять поддержку Thunderbolt 5 в эту операционную систему. Это означает, что если вы установите материнскую плату с Thunderbolt 5 и останетесь с Windows 10, функциональность Thunderbolt 5 просто не запустится.
Производители настоятельно рекомендуют Установка Windows 11 на платформы Intel и AMD 800-й серии для обеспечения наилучшей производительности Thunderbolt 5. Только так вы сможете воспользоваться преимуществами новейших драйверов и оптимизаций, необходимых для стабильной и полноценной работы с новым стандартом.
Случай Wi-Fi 7 Ситуация похожа, хотя и с некоторыми отличиями. Windows 10 не обеспечивает полной встроенной поддержки Wi-Fi 7. Некоторые производители беспроводных модулей предоставляют драйверы для Windows 10, позволяющие модулю работать, но со значительными ограничениями. Например, эффективная скорость может быть аналогична Wi-Fi 6, а такие расширенные функции, как... Полоса пропускания 320 МГц или многоканальный режим работы (MLO) недоступны.
Поэтому, если ваша цель — создать современную команду с Тандерболт 5 и Wi-Fi 7 На современных платформах AMD или Intel Windows 11 уже не является "рекомендуемым" вариантом, а практически обязательным требованием. Использование Windows 10 в этом контексте означает отказ как от функциональности Thunderbolt 5, так и от многих реальных преимуществ Wi-Fi 7.
Можно ли добавить поддержку Thunderbolt 4 или 5 на современную материнскую плату AMD?
Это один из наиболее часто задаваемых вопросов среди пользователей, у которых уже есть современная система AMD и которые хотят... Расширьте возможности подключения с помощью Thunderbolt 4 или Thunderbolt 5.Обычно они используются для подключения профессиональных док-станций, мониторов высокого разрешения, сверхбыстрых накопителей или даже внешних видеокарт.
Теоретически есть два способа: прибегнуть к карты расширения PCIeВы можете выбрать материнскую плату, которая интегрирует Thunderbolt или USB4 с аналогичной поддержкой с завода, например, от ASUS или Gigabyte. Первый вариант обычно наиболее заманчив, поскольку кажется дешевле и проще, но есть один нюанс.
Как мы уже обсуждали в случае с ThunderboltEX 5, эти карты не являются универсальный, подключается и работаетДля их работы необходимы специальные разъемы Thunderbolt на материнской плате и поддержка BIOS. Многие модели AMD, особенно среднего и низкого ценового сегмента, не имеют этих разъемов, поэтому даже если вы физически можете установить карту в слот PCIe, вы не получите полной функциональности Thunderbolt.
Некоторые пользователи обнаружили, что даже на теоретически совместимых моделях, Эти карты работают только с очень специфичным набором материнских плат. указано производителем. Это привело к мнению, что «они совместимы лишь с несколькими моделями», как в случае с ASUS, так и с Gigabyte, и что по-прежнему сложно найти идеальное сочетание материнской платы AMD и карты Thunderbolt.
С другой стороны, наиболее надежным вариантом для тех, кому действительно нужен Thunderbolt 4 или 5 на AMD, обычно является Приобретите напрямую материнскую плату, которая имеет встроенную поддержку этой функции, прямо с завода.Всегда проверяйте технические характеристики, чтобы убедиться в официальной поддержке и, по возможности, уточните, какой именно стандарт (Thunderbolt 3, 4, 5 или USB4) в неё интегрирован.
Ноутбуки на базе AMD Ryzen без Thunderbolt: чего вам на самом деле не хватает.
Ещё один очень распространённый сценарий — это когда кто-то покупает Ноутбук на базе процессора RyzenПочитайте отзывы, и вы увидите классическую критику: «У него нет Thunderbolt», что является недостатком по сравнению с аналогичными ноутбуками с процессорами Intel. Например, пользователь HP Envy x360 13, оснащенного Ryzen 4700U, может задаться вопросом, чем он жертвует, не имея этого стандарта.
На ноутбуке AMD без Thunderbolt основная потеря заключается в экосистема профессиональных аксессуаров которые зависят от такого типа подключения. Речь идёт о продвинутых док-станциях, которые объединяют несколько дисплеев 4K или 5K, сетевое подключение Ethernet, дополнительные порты USB, зарядку ноутбука и высокоскоростное хранилище данных по одному кабелю, а также о внешних eGPU, позволяющих добавить к компьютеру настольную видеокарту.
Без Thunderbolt многие из этих решений становятся несовместимыми или выглядят устаревшими. ограничено версиями USB-C с более низкой эффективной пропускной способностьюменьшее количество доступных линий PCIe для eGPU или ограничения на количество и тип мониторов, которые можно подключить одновременно.
Однако верно и то, что для более общего использования (офисные приложения, мультимедиа, просмотр веб-страниц, даже несложные игры или создание контента средней сложности) Отсутствие Громовержца не обязательно является драматическим событием.Многие ноутбуки на базе процессоров Ryzen оснащены разъемом USB-C с поддержкой DisplayPort Alt Mode и функцией зарядки, что позволяет использовать различные устройства. Док-станции USB-C Хотя они, возможно, и не достигают уровня самых передовых док-станций Thunderbolt, они удовлетворяют потребности большинства пользователей.
Короче говоря, отсутствие Thunderbolt на ноутбуке AMD особенно заметно, если вы планируете использовать его для... создать очень требовательную рабочую среду Основано на профессиональных док-станциях, многомониторных конфигурациях с высоким разрешением, цепочках устройств или внешних графических процессорах (eGPU). Если вы используете устройство в повседневной жизни, то, вероятно, не будете так сильно скучать по этой технологии.
Если взглянуть на ситуацию в целом, становится ясно, что Совместимость Thunderbolt с системами AMD Пройдя путь от практически полного отсутствия до жизнеспособного варианта, хотя и с некоторыми нюансами, стандарт Thunderbolt уже выпущен, появились сертифицированные материнские платы, такие как ASRock X570 Phantom Gaming ITX/TB3, и производители начинают включать Thunderbolt 4, Thunderbolt 5 и USB4 в свои линейки продуктов на базе Ryzen. Однако сочетание специфических требований к оборудованию, узких списков совместимости, необходимости Windows 11 для Thunderbolt 5 и Wi-Fi 7, а также прямой конкуренции со стороны USB4 делает крайне важным тщательное изучение характеристик каждой материнской платы или ноутбука, проверку официальной поддержки плат расширения и, прежде всего, четкое понимание того, какие типы устройств и рабочих процессов вы будете использовать, прежде чем решить, стоит ли выбирать систему AMD с Thunderbolt или без него.
