- El montaje vertical de la GPU aporta sobre todo estética, pero puede empeorar flujo de aire, temperaturas y ruido frente a la posición horizontal.
- Usar un buen riser PCIe y una caja preparada o soporte de calidad es clave para evitar pérdidas de señal, inestabilidad y bloqueos de ranuras de expansión.
- La compatibilidad con placas, cajas compactas y sistemas “sin cables” puede limitar o impedir el montaje vertical, obligando en muchos casos a mantener la gráfica en horizontal.
- La orientación horizontal sigue siendo la opción más segura y eficiente, mientras que la vertical es un extra de modding que implica coste añadido y planificación cuidadosa.
Si te estás planteando cómo orientar la GPU en tu próximo montaje, es normal que dudes entre instalar la tarjeta gráfica en vertical o mantenerla en horizontal. Cada vez más cajas y accesorios apuestan por enseñar la gráfica de frente, pero también hay bastantes matices de rendimiento, temperatura y compatibilidad que conviene tener claros antes de gastar dinero.
A lo largo de esta guía vas a encontrar una explicación detallada de todas las ventajas e inconvenientes de ambos montajes, qué impacto real tienen sobre las temperaturas, el ruido o el flujo de aire, qué necesitas para montar la GPU en vertical (riser, soportes, cajas compatibles), y en qué casos puede darte igual elegir una orientación u otra porque la diferencia es mínima si el PC está bien diseñado.

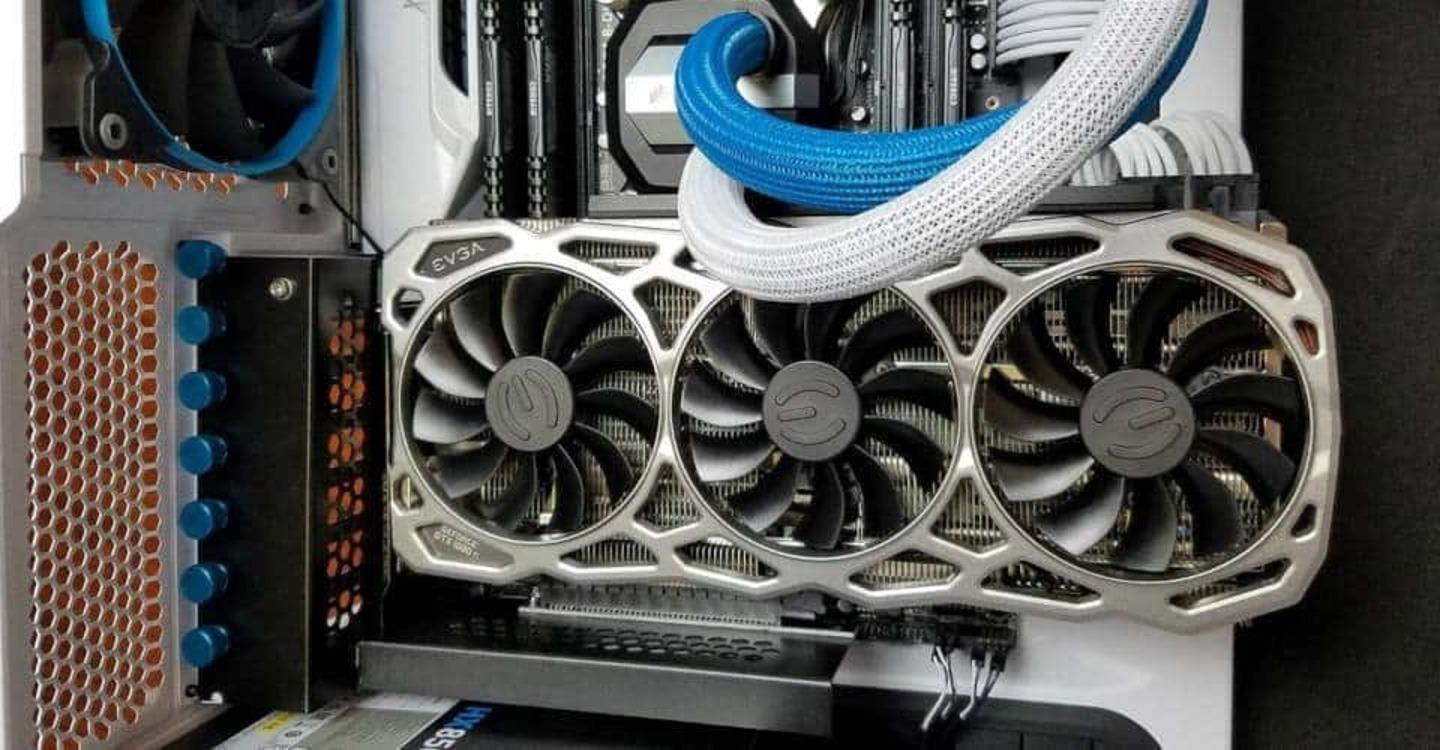

Montaje horizontal vs montaje vertical: qué cambia de verdad
La colocación tradicional de la gráfica es la horizontal, con los ventiladores mirando hacia abajo y la parte del backplate hacia arriba, y esta sigue siendo la opción que ofrece mayor compatibilidad, mejor acceso a ranuras PCIe y menos riesgos de entrada. El montaje vertical, en cambio, busca sobre todo enseñar los ventiladores y el RGB hacia el cristal lateral, lo que le da un toque muy llamativo al equipo.
Cuando pones la GPU en vertical, cambian varios factores clave: distancia de los ventiladores al panel lateral, dirección del flujo de aire y distribución del calor dentro de la caja. Además, entras en el terreno de usar un riser PCIe y, muchas veces, de ocupar todas las ranuras de expansión disponibles.
En un PC medio, con una gráfica moderna de 2,5 o 3 slots, lo habitual es que al montarla en vertical quede a solo unos pocos centímetros del cristal templado o del lateral metálico. Esa cercanía es justo la raíz de la mayoría de problemas térmicos y sonoros de este tipo de configuración.
En cambio, al dejarla en horizontal mantenemos la disposición para la que han sido diseñadas la mayoría de tarjetas: los ventiladores tienen más espacio para aspirar aire fresco desde la parte baja de la caja, el aire caliente sube de manera más natural y no se estrella tan de lleno contra el zócalo del procesador.
Temperaturas y flujo de aire: el gran punto delicado
El aspecto más crítico al hablar de montaje vertical es cómo afecta al flujo de aire interno de la caja y a las temperaturas de la GPU y la CPU. Las tarjetas están pensadas para chupar aire frío y expulsarlo a través del disipador, pero si encajonas los ventiladores contra un panel lateral, la cosa cambia.
En muchas torres, sobre todo las que no han sido diseñadas específicamente para ello, la separación entre la gráfica vertical y el cristal lateral es mínima. Hablamos de centímetros escasos o incluso milímetros en algunos modelos de triple slot; eso limita mucho la cantidad de aire fresco que puede entrar a los ventiladores.
Además, el aire caliente que la gráfica expulsa en vertical se dirige más directamente hacia la placa base y el procesador. En vez de dispersarse con cierta holgura por la parte inferior y media de la caja, impacta sobre el área del socket, pudiendo subir algunos grados la temperatura de la CPU, especialmente en cajas con flujo de aire justo.
Otro efecto colateral es el ruido: cuanto más sufre la GPU para respirar, más rápido tienen que girar los ventiladores para mantener las temperaturas a raya. Eso se traduce en más dB, y si el cristal templado vibra al estar tan cerca de los ventiladores, el sonido puede volverse bastante molesto.
En pruebas comparativas realizadas en cajas muy populares para montajes verticales, como la Cooler Master H500M, se ha visto que la configuración horizontal suele ganar en temperaturas medias. Incluso soportes verticales “mejorados”, como algunos de CableMod, no logran ventajas claras frente a la posición estándar: en el mejor de los casos igualan, y muchas veces quedan por detrás.
Eso no significa que montar la GPU en vertical sea sinónimo de horno. En torres con muy buen airflow, panel lateral ventilado en vez de cristal completamente cerrado y un diseño interno cuidado, las diferencias pueden ser pequeñas o aceptables para un uso gaming normal. Pero no es algo que debas hacer esperando milagros de refrigeración, sino teniéndolo claro como decisión principalmente estética.
El papel de la riser card (extensor PCIe)
Para poder colocar una gráfica en vertical casi siempre vas a necesitar una riser card PCI Express, que no es más que un extensor que lleva la señal desde la ranura PCIe de la placa hasta la posición vertical donde atornillas la GPU.
Este componente, que a simple vista parece un simple cable o una placa alargadora, introduce dos tipos de pegas: por un lado, puede bloquear físicamente el resto de ranuras de expansión de la placa base; por otro, siempre existe riesgo de pérdida de señal, más aún si el riser es barato o antiguo.
En cuanto al espacio, un montaje vertical típico va “colgado” justo delante de los slots PCIe normales, así que olvídate de añadir tarjetas de sonido, capturadoras o controladoras adicionales. La GPU en vertical se come todo el hueco, y eso en la práctica anula la posibilidad de expansión interna en muchos equipos.
Respecto al rendimiento, un riser de mala calidad puede provocar limitación de ancho de banda, inestabilidad, artefactos gráficos o directamente que la tarjeta ni arranque; en estos casos conviene seguir los pasos de mantenimiento para descartar problemas eléctricos o de conexión.
La recomendación sensata hoy es optar por un riser PCIe 4.0 de buena marca si tu plataforma es actual, o incluso plantearte PCIe 5.0 si quieres algo muy a futuro, sabiendo que estos últimos todavía son caros y no tan fáciles de encontrar. También tienes que fijarte en la forma del extensor: los hay rectos y de 90 grados, y elegir uno u otro dependerá de cómo esté diseñada tu caja y dónde vaya a atornillarse el soporte vertical.
Ruido adicional y posibles vibraciones
Cuando acercas tanto la GPU al lateral de la caja, no solo cambian las temperaturas. En muchos montajes verticales, el conjunto termina generando más ruido global que en horizontal, incluso si las temperaturas no se disparan de manera dramática.
De entrada, una gráfica que traga peor aire tiende a trabajar a temperaturas algo más altas, así que los ventiladores tienen que subir de vueltas. Ese incremento se nota enseguida en juegos exigentes; si buscas un equipo lo más silencioso posible, es un punto que no deberías ignorar.
A esto se suma que, dependiendo del grosor de la tarjeta, los ventiladores pueden quedar extremadamente cerca del cristal templado. Si el ensamblador se pasa con la presión al atornillar, o si el propio panel no está perfectamente firme, pueden aparecer vibraciones y resonancias muy molestas que no tendrías con la GPU en su zócalo horizontal habitual.
Otro detalle curioso es que las tarjetas se diseñan pensando en funcionar sobre todo en posición horizontal, con los ventiladores hacia abajo. Aunque no suele ser un problema crítico, algunos modelos pueden comportarse de forma algo diferente en vertical, con ruidos de motor o rodamientos más notorios si el montaje no es perfecto o la ventilación está al límite.
Por todo esto, si te atrae el montaje vertical pero eres muy maniático con el ruido, merece la pena invertir en un chasis bien construido, con panel lateral sólido y buena amortiguación, y asegurarte de que la GPU no toca literalmente el cristal. A veces un par de milímetros extra de separación marcan más diferencia de la que parece.
Limitaciones de placas base y sistemas “sin cables”
No todas las configuraciones admiten alegremente una tarjeta gráfica en vertical, aunque quieras y tengas espacio en la caja. Algunos ecosistemas recientes, pensados para ocultar completamente el cableado, obligan prácticamente a usar la GPU en horizontal sobre la placa.
Un ejemplo claro son las soluciones tipo ASUS BTF y otros sistemas con conectores de alimentación ocultos en la parte trasera de la placa. En estos diseños, el suministro eléctrico de la gráfica se hace a través de un zócalo específico integrado en la propia placa base, más allá del clásico cable PCIe que baja desde la fuente.
En ese escenario, si quieres girar la GPU y llevarla a un montaje vertical clásico frente al cristal, necesitarías un adaptador muy concreto para sacar ese conector oculto hacia el nuevo punto de anclaje. A día de hoy, en muchos casos ni siquiera existe un accesorio comercial que lo permita, o implicaría una inversión extra poco razonable.
Es decir, con este tipo de placas y sistemas “sin cables” la orientación horizontal deja de ser una elección estética y pasa a ser un requisito de diseño. Aunque pudieras enlazar la señal PCIe con un riser, la parte de alimentación seguiría siendo el cuello de botella que te impide mover físicamente la tarjeta.
Por tanto, antes de volverte loco buscando soportes verticales, conviene revisar bien las especificaciones de tu placa base y del conjunto de componentes. Si estás montando un equipo de este estilo limpio y sin cables a la vista, prácticamente estás casado con la GPU en horizontal, al menos mientras no aparezcan adaptadores oficiales y realmente fiables.
Cajas preparadas para GPU vertical y chasis especializados
La compatibilidad de la caja es uno de los puntos más importantes. No todas las torres están pensadas para este tipo de montaje, y forzar un diseño que no lo contempla de serie suele acabar en complicaciones de espacio, temperaturas y montaje. Lo ideal es partir de un chasis que ya venga preparado.
Hay modelos que se anuncian claramente como “listos para gráfica vertical”, con ranuras PCIe adicionales volteadas junto al panel lateral y, en algunos casos, incluso su propio kit de soporte y riser opcional del mismo fabricante. Ejemplos típicos son cajas como Corsair 5000D Airflow, muchas Lian Li o algunas series de NZXT como la H510/H500, que traen esa disposición extra.
En este tipo de cajas especializadas, la placa base a veces puede montarse en orientaciones menos tradicionales (rotada 90 grados, por ejemplo), lo que facilita colocar la gráfica en vertical sin que quede pegada al cristal. Aun así, los problemas comentados de flujo de aire y bloqueo de ranuras no desaparecen del todo, pero se mitigan respecto a un chasis genérico.
También existen cajas con malla lateral, en lugar de cristal completamente liso, pensadas para que la GPU vertical reciba aire directo desde ventiladores laterales. En teoría esto debería mejorar el rendimiento térmico comparado con un vidrio cerrado, y en algunos montajes reales logra acercar bastante las temperaturas a las que tendrías en horizontal.
Si todavía no has comprado la caja y tienes claro que quieres mostrar la gráfica en vertical, lo más sensato es que priorices un modelo con esta compatibilidad pensada de fábrica. Comprar una torre que lo soporte de serie simplifica mucho la instalación, mejora la ventilación y reduce las posibilidades de tener que improvisar o modificar el chasis a mano.
Soportes universales para gráficas verticales
Si ya tienes caja y esta no contempla el montaje vertical, no todo está perdido. Para la mayoría de chasis ATX y Micro ATX hay soportes universales que ocupan las ranuras PCIe traseras y te ofrecen una estructura adicional donde fijar la tarjeta en vertical.
Un ejemplo bastante conocido es el soporte universal de Cooler Master (en su versión v3), que incluye toda la estructura modular necesaria y, en muchos casos, viene acompañado de un riser. Con este tipo de soluciones, siempre que tu torre no sea extremadamente compacta, puedes reconvertir casi cualquier caja en compatible con GPU vertical.
Eso sí, estos soportes tienen sus propias advertencias. Por un lado, suelen ocupar todas las ranuras PCIe disponibles, así que renuncias a cualquier tarjeta de expansión adicional. Por otro, hay límites de peso (normalmente en torno a 3,5 kg) y tamaño de la GPU, admitiendo tarjetas de hasta 3 slots de grosor en muchos casos.
En chasis Micro ATX o ATX muy compactos, a veces es necesario retirar el ventilador trasero para poder encajar el soporte universal, e incluso cambiar la refrigeración del procesador. Un disipador de torre alto puede chocar con la gráfica colocada en vertical, por lo que suele recomendarse usar ventiladores de bajo perfil o refrigeración líquida para evitar problemas de espacio.
Si cumples con estas condiciones de compatibilidad y sigues al detalle las instrucciones del fabricante, no deberías tener grandes complicaciones mecánicas. El resultado es una gráfica vertical bien anclada sin necesidad de sustituir toda la caja, aunque conviene tener claro que es un extra que encarece el montaje y que, de nuevo, sirve sobre todo para ganar estética.
Motivaciones para montar la GPU en vertical: estética y “GPU sag”
El verdadero motivo por el que la mayoría de usuarios se plantea todo este lío de soportes y risers es, siendo sinceros, la estética. Hoy en día la parte más vistosa de las tarjetas gráficas está en los ventiladores frontales, las zonas de RGB y el propio diseño del disipador, y en un montaje horizontal estándar apenas se ve más que el “lomo” superior.
Al poner la GPU en vertical frente al cristal, de repente luce todo: los tres ventiladores, las tiras RGB, el backplate con diseño trabajado… Si eres de los que cuidan el montaje interno, ordenan cables y ponen iluminación en el perímetro de la caja, la gráfica vertical es casi como el escaparate del PC.
Otro punto que muchos valoran es que al colgar la tarjeta en vertical se elimina por completo el famoso “GPU sag” o pandeo de la tarjeta, ese efecto en el que la gráfica parece doblarse ligeramente hacia abajo por el peso cuando va montada en horizontal. En vertical el peso recae de otra forma y la tarjeta queda mucho más recta y estética.
Aun así, ese problema se puede resolver sin recurrir al montaje vertical: hoy hay soportes específicos de GPU para configuraciones horizontales que sujetan el extremo libre de la tarjeta y evitan que se combe. Son más baratos, más sencillos y no implican usar risers ni modificar el flujo de aire.
En definitiva, si te atrae la GPU vertical es sobre todo porque te apetece enseñar el hardware y montar un equipo “de vitrina”. Es una decisión completamente válida, pero conviene tomarla sabiendo que no vas a ganar rendimiento ni temperaturas mágicamente; en el mejor de los casos quedarás igual, y en muchos, ligeramente por debajo de la posición horizontal.
Impacto en rendimiento, precios y componentes necesarios
Desde el punto de vista de FPS puros, la orientación de la tarjeta no marca diferencias por sí sola. Lo que puede afectar de forma indirecta es el combo de temperaturas más altas, posibles pérdidas de señal por el riser y limitaciones de espacio para ventilar bien, que en casos extremos podrían traducirse en throttling o en pequeñas inestabilidades.
Si tu caja tiene un flujo de aire excelente, la GPU cuenta con un sistema de refrigeración robusto y el riser es de gran calidad, lo habitual es que el rendimiento sea muy parecido entre horizontal y vertical, salvo algún grado extra de temperatura y algún dB más de ruido en escenarios exigentes.
El punto donde sí hay diferencia clara es en el bolsillo. Para montar la gráfica en vertical normalmente tendrás que pagar más por una caja preparada de serie (suelen ser chasis de gama media-alta o alta) o bien invertir en un soporte universal y un buen riser si quieres adaptar tu torre actual.
A día de hoy, un riser PCIe 4.0 decente puede rondar los 50-80 euros, y los primeros modelos PCIe 5.0 que van saliendo al mercado se disparan fácilmente a los 100-150 euros. A eso súmale el coste del propio soporte vertical si no viene incluido con la caja, que no suele ser precisamente barato al tratarse de un accesorio muy de nicho.
En resumen, lanzarte a por una GPU vertical implica tratarlo casi como un ejercicio de modding estético de cierto presupuesto. No es una simple elección de “pongo la tarjeta de otra manera y ya está”, sino una decisión que lleva asociada compra de hardware extra y una planificación de compatibilidades algo más cuidadosa de lo habitual.
Cómo se monta una GPU en vertical a grandes rasgos
Aunque cada caja y cada soporte tienen sus particularidades, el proceso general para montar la gráfica en vertical suele seguir unos pasos comunes bastante lógicos, que conviene tener claros antes de ponerte manos a la obra y desmontar medio PC.
Lo habitual es empezar retirando la GPU de su ranura PCIe horizontal, aflojando los tornillos traseros y liberando el pestillo de la ranura en la placa base. Una vez fuera, puedes aprovechar para limpiar un poco la zona y revisar que no haya cables obstruyendo el área donde irá el soporte vertical.
Después toca instalar el propio soporte de montaje vertical (si tu caja lo requiere). Normalmente se atornilla en la parte trasera donde irían las tapas de los slots PCIe, siguiendo las instrucciones del fabricante. En cajas preparadas de serie, este paso suele ser muy sencillo porque los agujeros vienen ya alineados para ese accesorio.
El siguiente paso es conectar el cable riser en la ranura PCIe principal de la placa base -la que usarías normalmente para la gráfica- y llevar su extremo hasta el punto donde fijarás la tarjeta. Ahí se inserta la GPU en el conector del riser, igual que harías en una ranura normal, y luego se asegura con tornillos al soporte vertical para que quede firmemente anclada.
Por último, basta con volver a conectar los cables de alimentación PCIe, recolocar el panel lateral de la caja y encender el equipo para comprobar que todo funciona: la tarjeta se detecta bien, no hay artefactos y las temperaturas se mantienen bajo control. Si todo va fino, puedes dar por terminada la instalación vertical.
Compatibilidad general de la caja y recomendaciones prácticas
Cada chasis es un mundo y es importante no dar nada por sentado. Antes de lanzarte a comprar soportes o risers, conviene asegurarte de que tu caja tiene espacio real para la GPU en vertical, de que la fuente, el disipador de CPU y los ventiladores no van a chocar con la nueva posición de la tarjeta.
Lo primero es revisar la documentación del fabricante de la caja o buscar montajes de otros usuarios con tu mismo modelo. Muchas veces, con una simple búsqueda puedes confirmar si alguien ya ha probado a poner una GPU vertical en ese chasis y qué problemas se ha encontrado con longitudes, alturas o conflicto con el cooler de la CPU.
Si vas a escoger caja nueva, prioriza las que se publicitan como compatibles con montaje vertical y que incluyen o venden aparte su propio kit oficial. Comprar un riser del mismo fabricante de la torre, cuando es posible, suele minimizar dolores de cabeza de compatibilidad y te garantiza cierta calidad en el extensor.
En cajas muy compactas o con disipadores de torre muy altos, ten presente que tal vez te toque sacrificar el ventilador trasero o cambiar la refrigeración del procesador por una solución de menor altura o una AIO. Por eso es tan importante comprobar medidas máximas y diagramas de montaje antes de apretar el gatillo en la compra.
Si tu gráfica es de gama alta con refrigeración líquida integrada, el asunto cambia un poco: ahí lo crítico pasa a ser cómo coloques el radiador. Ubicarlo en la parte superior suele ser lo más recomendable para que la bomba no sufra de más y el circuito de líquido trabaje cómodo, manteniendo una temperatura general de caja razonable incluso con GPU vertical.
Al final, elegir entre montar la tarjeta gráfica en vertical o horizontal es más una cuestión de prioridades que de blanco o negro: si lo que persigues es la mejor combinación posible de temperaturas, ruido bajo, compatibilidad y coste, la orientación horizontal sigue siendo la reina; si, en cambio, te puede la estética, cuidas el flujo de aire de la caja, eliges un buen riser y revisas bien compatibilidades, la GPU en vertical puede darte ese plus visual que buscas sin convertir tu PC en un problema constante, siempre y cuando tengas presente que el rendimiento y la fiabilidad dependen de que todo el conjunto esté bien pensado y montado con cabeza.
