Los Vapor Pads y las clásicas almohadillas térmicas de silicona se han ganado un hueco importante en el mundillo del hardware porque permiten mejorar el control de temperatura sin complicarse demasiado la vida. Cada vez más usuarios, sobre todo quienes exprimen su GPU o CPU, se plantean si merece la pena dar el salto desde la pasta térmica tradicional hacia soluciones en forma de láminas, ya sea con cámara de vapor o con materiales como silicona, grafito o polímeros especiales.

En este artículo vamos a repasar con calma qué son los Vapor Pads, cómo funcionan estos pads térmicos con cámara de vapor y en qué se diferencian de las almohadillas térmicas “normales”. También veremos sus ventajas, vida útil, dónde conviene montarlos y qué aspectos hay que mirar antes de comprar. Además, aprovecharemos para integrar conocimientos clave sobre materiales termoconductores como GAP PAD®, el uso de pads en GPU, CPU, RAM o discos duros, y cerraremos con una explicación clara de procesos industriales de vapor como el pad-steam, para que entiendas mejor el papel del vapor en la transferencia de calor y en otros campos.

Qué son los Vapor Pads y en qué se diferencian de un thermal pad clásico

Un Vapor Pad es, de forma sencilla, un pad térmico que integra una pequeña cámara de vapor para mejorar la transferencia de calor entre un componente caliente (como la GPU o la VRAM) y un disipador o placa metálica. Aunque externamente se parece a una almohadilla térmica normal, por dentro su estructura puede recordar a una vapor chamber en miniatura: incluye cavidades internas selladas en las que un fluido se evapora y condensa, redistribuyendo el calor de forma más eficiente sobre toda la superficie.

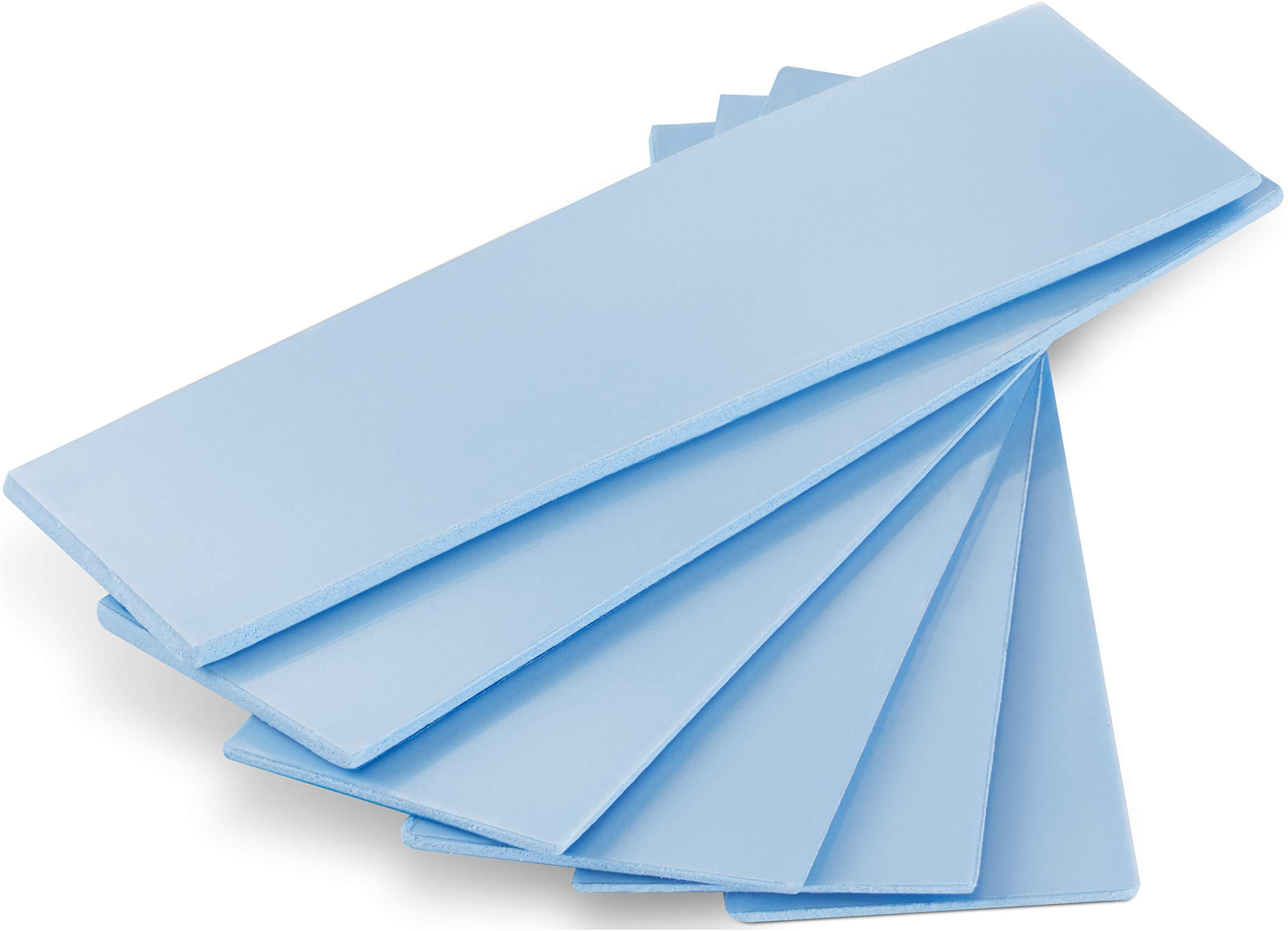

Por su parte, los thermal pad clásicos o almohadillas térmicas “sólidas” son láminas rectangulares formadas normalmente por silicona, cera de parafina, grafito o mezclas poliméricas cargadas con partículas conductoras. No tienen cámara de vapor; su función se basa en rellenar las microimperfecciones entre IHS (la tapa metálica del chip) y el disipador, expulsando el aire y creando un puente térmico muy estable.

Mientras que un pad normal conduce el calor de manera puramente sólida, un Vapor Pad combina conducción y transferencia de calor por cambio de fase (evaporación y condensación) dentro de una cavidad estanca. Esto puede traducirse en una distribución térmica más homogénea, especialmente útil en componentes donde hay puntos “calientes” muy localizados.

En ambos casos, el objetivo es el mismo: mejorar el contacto térmico allí donde la pasta térmica no es práctica o no ofrece suficiente estabilidad mecánica, por ejemplo, en módulos de memoria, VRM, chips pequeños o zonas donde la presión de montaje no es alta.

Materiales termoconductores: de GAP PAD® a los pads con polímeros avanzados

La base de todo este tipo de soluciones son los materiales termoconductores diseñados para rellenar huecos (gap fillers). Fabricantes como Henkel han desarrollado familias como los GAP PAD®, que se suministran en piezas troqueladas a medida y permiten ajustar tanto el espesor como la construcción interna para adaptarse a cada aplicación concreta.

Los compuestos GAP PAD® destacan por tener buena conductividad térmica y, al mismo tiempo, propiedades de amortiguación de impactos. Es decir, transmiten el calor pero también absorben vibraciones y permiten trabajar con bajas presiones de montaje entre componentes. Este comportamiento es especialmente interesante en equipos donde no queremos forzar las soldaduras ni deformar la PCB, por ejemplo, en electrónica de automoción, telecomunicaciones o GPUs de gama alta.

Dentro de estos materiales termoconductores también existen versiones libres de silicona pensadas para aplicaciones en las que la silicona está restringida, como componentes ópticos o sensores muy sensibles a la contaminación por silicona. Aquí la prioridad es evitar migraciones de siloxanos que puedan depositarse sobre lentes o elementos ópticos, a la vez que se mantiene una buena evacuación de calor.

En el mercado de consumo, muchos pads están fabricados en silicona o grafito, aunque también se encuentran opciones con acrílico, poliéster, aluminio o fibra de vidrio mezclados con cargas térmicamente conductoras. Cada formulación busca un equilibrio distinto entre conductividad, flexibilidad, aislamiento eléctrico y durabilidad.

Cómo funcionan las almohadillas térmicas: relleno de huecos y conductividad

Cuando miras a simple vista la superficie de un IHS o de un disipador, parece lisa, pero a escala microscópica está llena de pequeñas irregularidades y poros donde se queda aire atrapado. El aire es un pésimo conductor térmico, por lo que si no se rellena ese espacio, el calor se transfiere fatal.

Las almohadillas térmicas están pensadas para humedecer y rellenar todas esas cavidades. Al tratarse de materiales relativamente blandos, se adaptan mejor a las superficies en cuanto se ejerce un poco de presión, expulsando el aire y creando un contacto mucho más uniforme entre chip y disipador.

La eficiencia de este contacto se mide a través de la conductividad térmica en vatios por metro Kelvin (W/m·K). Cuanto mayor sea este valor, mejor transmitirá el calor la almohadilla. En el mercado general, un rango común para pads de silicona va aproximadamente de 6 W/m·K a 15 W/m·K, suficiente para muchas GPUs, VRAM y componentes de potencia.

Para ir a conductividades extremas a nivel de pasta térmica, hay que recurrir a compuestos metálicos o basados en carbono muy avanzado, algunos con ligera conductividad eléctrica, lo que los hace poco recomendables si no se tiene experiencia o si las tolerancias mecánicas son muy ajustadas.

Vapor Pads y cámara de vapor: qué aportan frente a un pad sólido

Los Vapor Pads van un paso más allá al incorporar una microcámara de vapor en su interior. Aunque no se han detallado fórmulas comerciales concretas en el contenido original, sí podemos extrapolar su funcionamiento basándonos en la tecnología de las vapor chambers y heatpipes usadas en refrigeración de GPUs y portátiles.

En el interior de un pad con cámara de vapor suele existir un fluido de trabajo sellado a baja presión. Cuando el chip calienta la zona de contacto, parte de ese fluido se evapora, absorbiendo energía. El vapor se desplaza hacia áreas más frías del pad, donde se condensa liberando el calor que ha transportado. Luego el líquido retorna, ya sea por gravedad, por capilaridad (gracias a estructuras porosas internas) o por la propia presión diferencial.

Este ciclo continuo posibilita que el calor se redistribuya rápidamente sobre una superficie mayor que la que ofrece simplemente la conducción sólida, reduciendo puntos críticos de temperatura en VRAM, VRM o chips secundarios, y dejando el disipador trabajar en mejores condiciones.

Aunque los valores concretos de W/m·K no siempre se publican para este tipo de soluciones, en la práctica se busca una combinación de baja resistencia térmica, buena estabilidad mecánica y larga vida útil. El resultado puede ser muy interesante en escenarios de uso intensivo, como minería, cargas de render, IA o juegos a altas tasas de FPS durante muchas horas seguidas.

Aplicaciones típicas: GPU, CPU, RAM, VRM y almacenamiento

Las almohadillas térmicas, con o sin cámara de vapor, se usan en muchos puntos del PC donde la pasta térmica no es tan cómoda o directamente no sirve. Lo más habitual es encontrar pads en tarjetas gráficas modernas, sobre todo en:

• Memorias VRAM, que generan bastante calor y suelen apoyarse en el backplate o en el propio disipador principal.
• VRM y chokes, para mantener a raya la temperatura de la fase de alimentación.
• Backplates, tanto para transferir calor de la PCB a la placa trasera como para reforzar la estructura.

También es habitual usar pads en CPUs en situaciones especiales, aunque lo más normal sigue siendo la pasta térmica. Algunos usuarios colocan pads en módulos de memoria RAM de alto rendimiento para refrigerar los chips y poder apretar más en overclock, y otros los emplean en SSD NVMe, HDDs y chipsets que van cubiertos con disipadores pequeños.

Donde los Vapor Pads pueden destacar es en tarjetas gráficas sometidas a uso intensivo y continuo, como rigs de minería o equipos de trabajo que renderizan vídeo o entrenan modelos de IA durante horas. Aquí un reparto más uniforme de la temperatura en la VRAM y el VRM puede marcar la diferencia entre un equipo estable y uno que se estrangula térmicamente.

Vida útil de una almohadilla térmica: cuánto duran realmente

Una pregunta frecuente es cuánto tiempo puede funcionar bien un thermal pad antes de que empiece a perder propiedades. Aunque a veces se habla de duración “infinita”, la realidad es que las almohadillas térmicas también envejecen.

En condiciones normales, se puede esperar que un pad de calidad tenga una vida útil en torno a 18 meses a 2-3 años, muy similar a la que se suele asignar a la pasta térmica estándar. Todo depende de varios factores clave: temperaturas de trabajo, ciclos de calor-frío, entorno (polvo, humedad) y calidad de los materiales.

Algunos fabricantes de pads avanzados, sobre todo los basados en polímeros de carbono y formulaciones premium, llegan a anunciar lifespans de hasta 10-15 años bajo determinadas condiciones de uso, lo que en la práctica significa que no tendrás que preocuparte por ellos en toda la vida útil del equipo.

Lo que sí es importante recalcar es que no se deben reutilizar las almohadillas térmicas. Una vez desmontas el disipador y el pad ha sido comprimido y adaptado a una geometría concreta, si lo vuelves a montar puedes provocar huecos de aire, pérdida de contacto y un comportamiento impredecible.

Tras cambiar pads o instalar un Vapor Pad, es altamente recomendable monitorizar las temperaturas con herramientas como HWMonitor o HWiNFO para comprobar que todo está en orden y que las nuevas temperaturas son estables bajo carga.

Qué tener en cuenta al elegir un Vapor Pad o una almohadilla térmica

Antes de lanzarte a comprar cualquier pad térmico o Vapor Pad, conviene revisar varios parámetros técnicos que marcan la diferencia entre un montaje correcto y un desastre. Los más importantes son conductividad térmica, grosor, medidas, material y reputación del fabricante.

Conductividad térmica (W/m·K)

La ficha técnica suele indicar la conductividad térmica en vatios por metro Kelvin. Para la mayoría de aplicaciones de PC, un buen punto de partida está en 6 W/m·K como mínimo. A partir de ahí, si quieres algo más serio para VRAM o memorias muy exigentes, valores en torno a 12-15 W/m·K ya ofrecen un rendimiento bastante notable.

En pads muy avanzados, como algunos polímeros de carbono, se pueden alcanzar cifras por encima de 60 W/m·K, rivalizando con pastas térmicas de alto rendimiento. Eso sí, en estos rangos hay que prestar atención a la posible conductividad eléctrica y a las tolerancias mecánicas, para no provocar cortocircuitos si el pad sobresale donde no debe.

Medidas y grosor del pad

Las medidas superficiales (largo y ancho) son importantes, pero para el rendimiento térmico el grosor es todavía más crítico. El objetivo es que la almohadilla quede ligeramente comprimida entre el chip y el disipador, rellenando huecos sin dejar burbujas de aire ni hacer demasiada fuerza sobre la PCB.

Para uso en CPU cuando se plantea sustituir pasta por pad (algo que no suele ser lo ideal pero que algunos usuarios hacen), es habitual partir de 1 mm de grosor. En cambio, para memorias VRAM de GPUs el grosor típico es de 0,5 mm, salvo diseños concretos que requieran más espesor.

Siempre es preferible comprar un pad con algo más de superficie de la necesaria y recortarlo con cuidado, que quedarse corto y no cubrir todo el componente. Una cobertura incompleta puede derivar en puntos calientes y en un peor comportamiento térmico.

En el caso de Vapor Pads con cámara de vapor, el grosor también influye en la capacidad de albergar el fluido y la estructura interna, de modo que hay que respetar las recomendaciones del fabricante del pad y, si es posible, del ensamblador de la GPU o del dispositivo donde se va a instalar.

Marcas, garantía y confianza

Cuando se trata de compuestos térmicos, es muy recomendable optar por marcas con buena trayectoria y soporte. En el mercado de almohadillas sólidas destacan nombres como:

• Arctic, muy conocida por sus pastas térmicas y ventiladores.
• Thermalright, con soluciones para entusiastas y pads de alto rendimiento.
• Thermal Grizzly, especializada en productos premium para overclock y escenarios extremos.
• Gelid, con modelos muy versátiles para RAM, VRAM y otros componentes.

Además de estas, existen muchas otras marcas válidas, pero es buena idea revisar opiniones de usuarios y reseñas específicas para la aplicación que te interesa: VRAM de tu modelo de GPU, módulos de RAM concretos, SSD, etc. En el caso de productos con cámara de vapor y pads más exóticos, todavía es más importante apoyar la decisión en fabricantes sólidos.

Ejemplos de almohadillas térmicas destacadas

Dentro de las almohadillas “clásicas” podemos encontrar soluciones interesantes que, aunque no incorporen cámara de vapor, ofrecen gran conductividad y formatos prácticos para diferentes usos:

• Thermalright Odyssey: formato aproximado de 85 × 45 mm, disponible en varios grosores (suele recomendarse 2 mm para ciertas aplicaciones). Ofrece una conductividad de unos 12,8 W/m·K, muy apetecible para VRAM y componentes que requieren un buen equilibrio entre flexibilidad y rendimiento.
• Thermal Grizzly Carbonaut: una almohadilla basada en polímero de carbono con nanopartículas, con una conductividad térmica en el entorno de 62,5 W/m·K. Está pensada para CPU y GPU con grosores muy reducidos (~0,2 mm) y se ofrece en medidas desde 25 × 25 hasta 51 × 68 mm. Destaca por su durabilidad muy elevada, con vidas útiles declaradas de hasta 15 años en condiciones adecuadas.
• Arctic APT2560: pad cuadrado de 50 × 50 mm con 1 mm de grosor y unos 6 W/m·K de conductividad. Es una opción asequible y muy práctica para VRAM de GPU y pequeñas superficies donde se busque un salto de calidad respecto a los pads genéricos de serie.
• Gelid Solutions GP-Ultimate: tira alargada de 120 × 20 mm, con grosores de 0,5 a 3 mm (un valor muy utilizado es 2 mm). Alcanza alrededor de 15 W/m·K, lo que la hace interesante para memorias RAM, componentes SMD, GPUs y zonas específicas de la PCB que quieras reforzar térmicamente.

En escenarios de uso intensivo como la minería o cargas 24/7, muchos entusiastas recomiendan soluciones de gama alta tipo Thermalright Odyssey o pads de Carbonaut, dejando las opciones más económicas para equipos de uso más moderado.

De la transferencia de calor al vapor: procesos industriales pad-steam y Thermosol

El concepto de “pad” y “vapor” no solo aparece en el mundo del hardware. En la industria textil existen procesos continuos de tintura donde se habla de pad-steam y Thermosol, que, aunque no tienen que ver directamente con la refrigeración de PCs, sí ilustran muy bien la importancia del control térmico, del vapor y de la impregnación uniforme.

En términos generales, una fibra textil puede teñirse por procesos de impregnación con vapor (pad-steam) o con aire caliente (Thermosol). Ambos son procesos continuos donde la prenda pasa por varias etapas sucesivas: impregnación, secado o presecado, fijación del color y lavado/ secado final.

Proceso Thermosol: fijación del color con aire caliente

El proceso Thermosol se basa en depositar colorantes o pigmentos insolubles sobre la fibra mediante una combinación de impregnación mecánica y tratamiento térmico. Se puede dividir en varios pasos bien diferenciados:

• Impregnación del color en un baño.
• Presecado para estabilizar humedad y favorecer difusión.
• Termofijado a alta temperatura.
• Lavado del exceso de colorante.
• Secado final.

En la primera fase, el tejido se sumerge en un baño de colorante y luego se pasa por un foulard que exprime a una presión conocida. Esa presión permite controlar la cantidad de colorante que retiene el textil y ajustar la absorción. Una presión mayor implica menos absorción de color, y viceversa.

Para que la impregnación sea homogénea a lo largo de toda la pieza, la calidad del tejido y su hidrofilidad uniforme son fundamentales. También influyen las condiciones del baño, como el pH y la relación de baño (cantidad de colorante por litro de solución total).

Tras la impregnación, se realiza un presecado a unos 80-90 °C, cuyo objetivo principal es aumentar la difusión del colorante dentro de la fibra. Es importante que el tejido salga de esta etapa con humedad y temperatura uniformes para evitar manchas o variaciones de tono.

La fase clave del Thermosol es el termofijado, un tratamiento térmico en el que la fibra se somete a temperaturas típicamente entre 160 y 210 °C durante un tiempo determinado. Aquí se produce la fijación del colorante y se distinguen tres subetapas: difusión del colorante hasta la superficie de la fibra, adsorción del colorante sobre esa superficie (dependiente de la temperatura, cantidad de colorante y superficie disponible) y, por último, difusión hacia el interior de la fibra, donde entran en juego la geometría de las moléculas de colorante y las condiciones térmicas.

Una vez fijado el color, se procede a un lavado intensivo con baños reductores para eliminar el exceso de colorante y otros auxiliares químicos, garantizando una buena solidez al frote y a los lavados posteriores. El proceso finaliza con un secado por convección de aire caliente en una cámara en torno a 100-110 °C.

Proceso pad-steam: fijación mediante vapor saturado

El proceso pad-steam, por su parte, se basa en que el colorante se fija a la fibra mediante un enlace químico (iónico o covalente, según el tipo de colorante). También se trata de un proceso continuo dividido en varias fases:

• Impregnación de color en baño y exprimido con foulard.
• Fijación del colorante en cámara de vapor.
• Lavado para retirar color sin fijar y productos auxiliares.
• Secado final.

La primera etapa es prácticamente análoga a la del Thermosol: el tejido pasa por un baño de colorante y luego por el foulard, que determina la cantidad de líquido retenido y, por tanto, de colorante disponible para la reacción.

A continuación, el tejido impregnado entra en una cámara de vapor saturado. En ese ambiente se produce la reacción química de fijación del colorante a la fibra, generando enlaces estables (iónicos o covalentes, según el sistema). El uso de vapor saturado permite alcanzar rápidamente la temperatura requerida y asegurar una altísima penetración del colorante, evitando que se seque demasiado rápido en superficie y provoque manchas o falta de uniformidad.

Para que el proceso pad-steam funcione correctamente, la cámara debe mantener un porcentaje de vapor constante y la mínima presencia de aire, además de controlar el pH y la temperatura de forma precisa. Estas condiciones garantizan una migración uniforme del colorante y favorecen la formación de los enlaces entre fibra y colorante.

Tras la fijación, el tejido pasa por un tren de lavado donde se eliminan los colorantes no fijados (aquellos que no han reaccionado o se han hidrolizado) y los otros productos químicos utilizados para la reacción. Estos elementos suelen quedar retenidos mediante interacciones débiles dentro de la fibra y se pueden desorber con lavados adecuados.

La última etapa es, de nuevo, un secado en cámara por convección de aire caliente, generalmente en torno a 100-110 °C, con el que se estabiliza el tejido para su uso final. Igual que en el Thermosol, esta fase es clave para la solidez y estabilidad del resultado final.

Todo este repaso a los procesos Thermosol y pad-steam ayuda a entender por qué el control preciso del calor y del vapor es tan importante en muchas tecnologías, desde la tintura textil hasta los Vapor Pads con cámaras de vapor utilizados en electrónica. En todos los casos, una buena gestión térmica y de fase (líquido-vapor) marca la diferencia entre un rendimiento mediocre y uno excelente.

Al final, tanto los Vapor Pads como las almohadillas térmicas de silicona, los materiales GAP PAD® o los propios procesos industriales de pad-steam y Thermosol giran en torno a una misma idea: dominar la transferencia de calor y la interacción entre materiales y fluidos para conseguir eficiencia, estabilidad y larga vida útil. Entendiendo bien cómo funcionan estos pads térmicos con cámara de vapor, qué parámetros mirar al comprarlos y cómo se relacionan con otras tecnologías basadas en vapor y calor, es mucho más fácil escoger la solución adecuada para tu GPU, tu CPU o cualquier otro componente que quieras mantener fresco y funcionando como el primer día.
