Công nghệ ASML Hyper-NA là gì và nó sẽ thay đổi các chip như thế nào?

PCHardwarePro » Cửa sổ » Công nghệ ASML Hyper-NA là gì và nó sẽ thay đổi các chip như thế nào?

Các máy khắc quang học của ASML đã trở thành điểm nghẽn thực sự. Trong toàn bộ ngành công nghiệp bán dẫn, chúng không được dùng để huấn luyện các mô hình AI, không nằm trong trung tâm dữ liệu và không được bán cho người dùng cuối, nhưng các chip cung cấp năng lượng cho điện thoại di động, GPU, ô tô kết nối, máy chủ và bộ tăng tốc chuyên dụng cho AI lại phụ thuộc vào chúng. Và trong chuỗi đó, thế hệ Hyper-NA mới là bước tiến lớn tiếp theo sau các máy EUV Low-NA và High-NA.

Câu hỏi quan trọng hiện nay là công nghệ ASML Hyper-NA thực chất là gì và nó mang lại những gì so với High-NA. Và tại sao nó lại tạo ra sự phấn khích lớn đến vậy trong số các nhà sản xuất như Intel, Samsung, TSMC và SK hynix, cũng như trong số các chính phủ đang sử dụng những cỗ máy này như một đòn bẩy địa chính trị chống lại Trung Quốc? cuộc chiến của những con chipChúng ta hãy cùng phân tích một cách bình tĩnh và bằng một số thuật ngữ chuyên ngành nhưng vẫn dễ hiểu về cách thức hoạt động của công nghệ in thạch bản cực kỳ tiên tiến này, vị trí hiện tại của ngành công nghiệp và những tác động của nó đối với thế hệ chip và cơ sở hạ tầng trí tuệ nhân tạo trong tương lai.

Từ DUV đến EUV, High-NA và Hyper-NA: lộ trình của ASML

Để hiểu về Hyper-NA, chúng ta cần bắt đầu từ những công nghệ cũ hơn một chút, như DUV và EUV.Công nghệ in thạch bản UV ngâm vẫn là nền tảng thầm lặng của hầu hết quá trình sản xuất chip toàn cầu, đặc biệt là ở các công nghệ tiên tiến dành cho ô tô, công nghiệp và điện tử tiêu dùng. Ngay cả trong các quy trình tiên tiến, nhiều lớp của chip vẫn được in bằng công nghệ in thạch bản UV vì thiết bị rẻ hơn, hoàn thiện hơn và mang lại lợi thế kinh tế theo quy mô mà các nhà sản xuất đã biết rõ.

Công nghệ in thạch bản EUV (tia cực tím) với bước sóng 13,5 nm thực sự là bước đột phá. Bởi vì nó cho phép in các họa tiết nhỏ hơn nhiều với ít bước hơn so với DUV, giảm thiểu việc in nhiều lớp (phơi sáng kép hoặc bốn lần) và do đó, giảm chi phí và nguy cơ lỗi. Trong EUV, thế hệ đầu tiên được gọi là Low-NA: các hệ thống có khẩu độ số 0,33, chẳng hạn như TWINSCAN NXE:3600D hoặc NXE:3800E, đã cho phép hợp nhất các nút 5 nm, 3 nm và làn sóng đầu tiên của các nút 2 nm.

Hiện tại, ASML là nhà sản xuất duy nhất trên thế giới có khả năng sản xuất máy EUV.Điều này mang lại cho nó lợi thế rất lớn so với TSMC, Intel, Samsung, SK hynix và phần còn lại của ngành công nghiệp. Lộ trình phát triển của nó cho thấy rõ ràng rằng công nghệ Low-NA sẽ tồn tại lâu dài: các mẫu như NXE:3800E đã vượt quá 220 tấm wafer mỗi giờ, và các thế hệ kế tiếp như NXE:3800F, NXE:4200G, NXE:4200H, hoặc thậm chí là nền tảng NXE:4600 đang nhắm đến thông lượng từ 330-400 tấm wafer mỗi giờ hoặc hơn.

Trên cơ sở đó, công nghệ High-NA EUV ra đời, một bước phát triển hiện đang bắt đầu được triển khai.Các hệ thống này tạo ra bước nhảy vọt từ khẩu độ số 0,33 lên 0,55 (NA 0,55), cải thiện đáng kể độ phân giải: chúng có khả năng in các chi tiết có kích thước quan trọng khoảng 8 nm chỉ trong một lần phơi sáng, mà không cần phải tạo nhiều lớp trên nhiều lớp quan trọng. Và đây chính là lúc Hyper-NA phát huy tác dụng.

Công nghệ Hyper-NA là bước tiến tiếp theo: khẩu độ số khoảng 0,75.Duy trì cùng bước sóng 13,5 nm nhưng đẩy độ phân giải lên một tầm cao mới, hoàn toàn đạt đến thang đo angstrom. Thế hệ mới này được thiết kế cho thời điểm các máy có khẩu độ số cao (High-NA) bắt đầu gặp phải những hạn chế về vật lý và kinh tế trong việc giảm kích thước bóng bán dẫn và tăng mật độ hơn nữa.

Công nghệ in thạch bản EUV hoạt động như thế nào và NA thực sự có nghĩa là gì?

Mấu chốt của toàn bộ sự phức tạp giữa Low-NA, High-NA và Hyper-NA nằm ở một thông số duy nhất: khẩu độ số hay NA. (Khẩu độ số). Trong bối cảnh in thạch bản, NA mô tả khả năng của hệ thống quang học trong việc thu nhận ánh sáng và phân giải các chi tiết nhỏ. Nói một cách đơn giản, nó tương tự như khẩu độ của ống kính máy ảnh: NA càng cao, khả năng in các cấu trúc nhỏ hơn lên tấm wafer càng lớn.

Trong thiết bị EUV thế hệ đầu tiên, NA được đặt ở mức 0,33.Cần có sự cân bằng giữa độ phân giải, độ sâu trường ảnh và độ phức tạp quang học. Đối với High-NA, các kỹ sư của ASML và Zeiss đã phát triển một kiến ​​trúc quang học tiên tiến hơn nhiều, nâng NA lên 0,55. Bước tiến này cho phép truyền mẫu có độ phân giải cao hơn, giảm nhu cầu tạo nhiều mẫu và tăng đáng kể mật độ bóng bán dẫn.

Hyper-NA tiến thêm một bước nữa và nâng NA lên khoảng 0,75.Ở cùng bước sóng (13,5 nm), khẩu độ số lớn hơn cho phép xác định các cấu trúc nhỏ hơn trên silicon. Cái giá phải trả là độ sâu trường ảnh nông hơn, điện trở quang mỏng hơn, độ nhạy cao hơn với các khuyết tật ngẫu nhiên và thậm chí cả hệ thống quang học phức tạp hơn, nhưng bù lại, kích thước chi tiết có thể được giảm hơn nữa khi khẩu độ số cao không đáp ứng được yêu cầu.

Việc tạo ra ánh sáng EUV tự thân cũng là một kỳ tích kỹ thuật đáng được nhắc đến.Các máy của ASML sử dụng tia laser CO2 chiếu vào các giọt thiếc nhỏ, nung nóng chúng đến nhiệt độ vượt quá 220.000°C. Điều này tạo ra bức xạ ở bước sóng 13,5 nm, sau đó được phản xạ bởi một loạt gương đa lớp làm bằng molypden và silic với độ chính xác dưới mức nguyên tử. Không có thấu kính thủy tinh: trong EUV, mọi thứ đều được làm bằng gương có độ chính xác cực cao vì bước sóng này hầu như không thể xuyên qua bất kỳ vật liệu nào một cách hiệu quả.

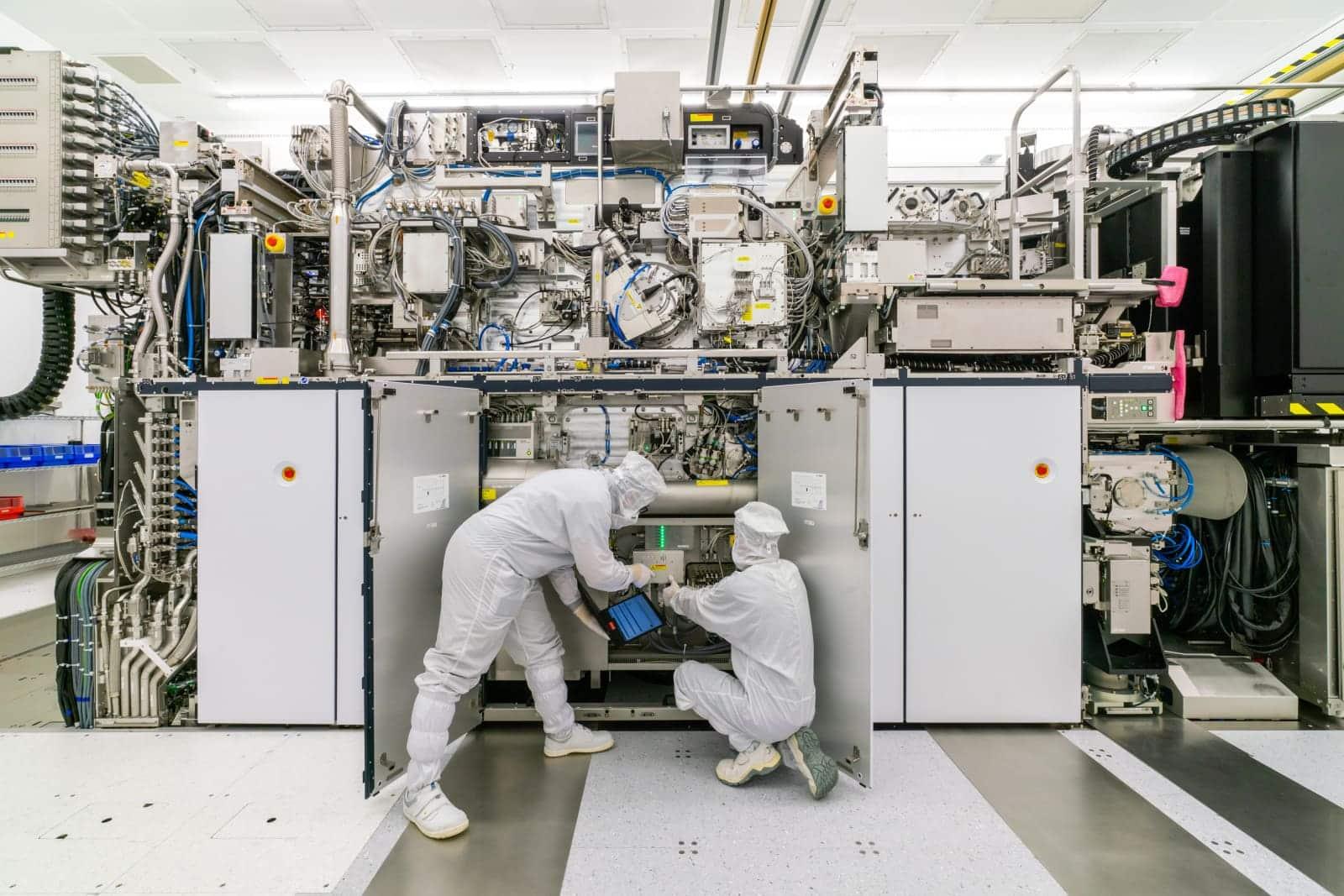

Trong các hệ thống High-NA hiện nay, thông lượng đạt khoảng 175 tấm wafer mỗi giờ.Những cỗ máy này, với thiết bị nặng khoảng 165 tấn, chiếm diện tích lớn hơn một chiếc xe buýt hai tầng và cần khoảng sáu tháng làm việc của khoảng 250 kỹ sư để lắp đặt tại nhà máy. Việc vận chuyển chúng từ Hà Lan đến các nhà máy của khách hàng đòi hỏi nhiều máy bay chở hàng và hàng chục xe tải. Hyper-NA sẽ cần duy trì năng suất cạnh tranh, và kế hoạch của ASML nhắm đến các nền tảng có khả năng sản xuất 250 tấm wafer mỗi giờ trở lên trong dòng EXE:5600 và các phiên bản kế nhiệm của nó.

Công nghệ EUV khẩu độ số cao (High-NA EUV) hiện nay: tình trạng hiện tại, thông số kỹ thuật và tác động

Trước khi xem xét tương lai của Hyper-NA, điều quan trọng là phải đánh giá đúng tình hình hiện tại của High-NA.Hệ thống EUV độ phân giải cao (High-NA EUV) của ASML, được thể hiện qua các máy như TWINSCAN EXE:5000 và EXE:5200, hiện là hệ thống sản xuất chip tiên tiến nhất thế giới. Nhiệm vụ chính của nó là hỗ trợ các nút logic dưới 2 nm, chẳng hạn như quy trình Intel 18A và 14A, và các thế hệ chip tương lai. So sánh DDR6, DDR5 và bộ nhớ GDDR mật độ cao.

Các thiết bị này hoạt động với khẩu độ số 0,55 và ánh sáng EUV có bước sóng 13,5 nm.Nhờ vậy, họ có thể in các bóng bán dẫn với kích thước quan trọng khoảng 8 nm chỉ trong một lần chiếu sáng, trong khi các hệ thống EUV Low-NA (0,33) thường hoạt động trong phạm vi 10–13 nm đối với một số cấu hình nhất định. Về mặt tích hợp, ASML đã chứng minh kết quả với các đường kẻ dày đặc 8 nm, cho thấy mật độ bóng bán dẫn tăng lên đến 2,9 lần so với Low-NA chỉ trong một lần chiếu sáng.

Những ưu điểm cụ thể mà ASML gán cho High-NA so với Low-NA là khá rõ ràng.Các bóng bán dẫn nhỏ hơn khoảng 1,7 lần, độ phân giải được cải thiện đáng kể, ít phụ thuộc vào kỹ thuật ghép lớp và về lâu dài, giảm chi phí trên mỗi bóng bán dẫn nếu sử dụng các lớp xử lý phù hợp. Tuy nhiên, tất cả những điều này đòi hỏi các máy móc có chi phí gần gấp đôi so với công nghệ EUV thông thường.

Về giá cả, một hệ thống High-NA đơn lẻ có thể có giá từ 300 đến 370 triệu đô la.Trong khi một máy EUV Low-NA điển hình có giá khoảng 150-200 triệu euro, các dữ liệu được công bố khác cho thấy giá khoảng 350 triệu euro mỗi đơn vị đối với một số hệ thống khẩu độ cao. Người ta ước tính rằng đến năm 2025, ASML sẽ có thể cung cấp khoảng 20 hệ thống High-NA mỗi năm, điều này cho thấy công nghệ này vẫn còn rất độc quyền.

Intel là khách hàng tích cực nhất trong việc áp dụng công nghệ High-NA.Intel đã nhận được lô hàng đầu tiên tại nhà máy Hillsboro, Oregon vào đầu năm 2024, hoàn tất việc lắp ráp chỉ trong vài tháng và gần như đã bán hết toàn bộ lượng hàng tồn kho cho năm đó, chỉ vỏn vẹn vài đơn vị. Đối với Intel, High-NA vừa là công cụ kỹ thuật cho các quy trình như Intel 18A và 14A, vừa là biểu tượng chiến lược trong nỗ lực giành lại vị trí dẫn đầu từ TSMC và Samsung.

Low-NA, High-NA và DUV: tại sao chúng sẽ cùng tồn tại trong nhiều năm tới

Thật hấp dẫn khi nghĩ rằng High-NA và sau đó là Hyper-NA sẽ thay thế tất cả, nhưng thực tế trong ngành lại ảm đạm hơn nhiều.Quá trình chuyển đổi giữa các công nghệ in thạch bản không bao giờ diễn ra suôn sẻ hay nhanh chóng. Công nghệ DUV sẽ tiếp tục xử lý nhiều lớp, đặc biệt là trong các tiến trình công nghệ đã hoàn thiện và các ứng dụng chú trọng đến chi phí. Công nghệ EUV khẩu độ thấp (Low-NA EUV) sẽ vẫn là công cụ chủ lực trong các tiến trình 3nm, 2nm và các tiến trình phái sinh, cùng với các bộ nhớ thuộc nhiều thế hệ khác nhau.

ASML thể hiện rõ điều này trong lộ trình phát triển của mình: trong nhiều năm tới, chúng ta sẽ chứng kiến ​​một hệ sinh thái hỗn hợp. Công nghệ DUV ngâm, EUV Low-NA và EUV High-NA, mỗi công nghệ được thiết kế cho các lớp mà việc sử dụng chúng thực sự mang lại hiệu quả. Điều này phù hợp với chiến lược của TSMC, ví dụ, hãng đã chỉ ra rằng họ không có kế hoạch sử dụng High-NA trong các tiến trình A16 và A14, thay vào đó dựa vào việc tối đa hóa Low-NA thông qua kỹ thuật đa mẫu và quang khắc tính toán cho đến khi họ nhận thấy lợi thế kinh tế không thể phủ nhận của High-NA.

Nói cách khác, đối với TSMC và các nhà sản xuất khác, công nghệ High-NA phải chứng minh được giá thành của nó là vô cùng đắt đỏ. Xét về giá thành máy móc, độ phức tạp lắp đặt và thay đổi quy trình. Nếu họ có thể đạt được kết quả đủ tốt với công nghệ Low-NA và các thủ thuật xử lý, ngay cả khi cần nhiều bước hơn, thì không cần vội vàng đầu tư hàng trăm triệu đô la cho mỗi máy quét, đặc biệt khi bạn đã có một lượng lớn máy quét EUV Low-NA và DUV đang được sử dụng.

Samsung và SK hynix đang theo đuổi một chiến lược hơi khác nhau.Ví dụ, SK hynix đã lắp đặt các hệ thống High-NA tại nhà máy M16 ở Icheon để chuẩn bị cho các thế hệ DRAM và bộ nhớ băng thông cao (HBM) tiếp theo, những sản phẩm đang có nhu cầu cao do sự bùng nổ của trí tuệ nhân tạo (AI). Samsung cũng đang đánh giá High-NA cho các nút logic và bộ nhớ tiên tiến, mặc dù họ thận trọng hơn Intel trong việc đưa ra các mốc thời gian cụ thể cho việc áp dụng rộng rãi.

Thông điệp mà ASML muốn truyền tải là High-NA không nhằm mục đích thay thế Low-NA hoặc DUV, mà là để bổ sung cho chúng.Nhiều khả năng, các máy quét khẩu độ lớn này sẽ được dành riêng cho các lớp quan trọng nhất của chip, nơi việc tránh một hoặc hai giai đoạn tạo mẫu đa lớp sẽ bù đắp nhiều hơn cho chi phí và độ phức tạp của máy quét. Phần còn lại sẽ tiếp tục được sản xuất bằng EUV hoặc DUV khẩu độ thấp, tùy thuộc vào phương pháp nào tiết kiệm chi phí nhất cho từng lớp.

Những gì Hyper-NA mang lại: Khẩu độ 0,75 và bước nhảy vọt lên thang đo angstrom.

Sau khi thiết lập được High-NA, bước tiếp theo hợp lý đối với ASML là Hyper-NA.Tại hội nghị ITF World 2024, Martin van den Brink, cựu chủ tịch kiêm giám đốc công nghệ của ASML và hiện là cố vấn cho công ty, đã xác nhận rằng ông đã đề xuất khởi động việc phát triển hệ thống quang khắc EUV Hyper-NA. Với tầm ảnh hưởng nội bộ và thành tích của ông, thật khó tin đây chỉ là một ý thích nhất thời: mọi dấu hiệu đều cho thấy đây là một dự án rất nghiêm túc đang được tiến hành.

Điểm khác biệt lớn nhất với Hyper-NA là khẩu độ số: nó có thể đạt đến NA khoảng 0,75.Điều này trái ngược với bước sóng 0,33 nm của EUV thế hệ đầu tiên và 0,55 nm của High-NA. Bước sóng 13,5 nm sẽ được duy trì, do đó toàn bộ hệ sinh thái gồm các nguồn sáng, gương đa lớp, mặt nạ và màng bảo vệ sẽ đóng vai trò là nền tảng công nghệ. Điều này cho phép đẩy nhanh quá trình phát triển so với bước nhảy vọt mà High-NA mang lại, vốn đòi hỏi hơn một thập kỷ nghiên cứu.

Với NA 0,75, độ phân giải được tăng lênさらに và kỹ thuật in thạch bản đạt đến thang đo angstrom.Điều này cho phép in các cấu trúc nhỏ hơn và dày đặc hơn nữa. Khi công nghệ High-NA bắt đầu tiếp cận các giới hạn vật lý hoặc kinh tế khi cố gắng giảm kích thước thiết bị xuống dưới một điểm nhất định, công nghệ Hyper-NA sẽ là công cụ cho phép giảm kích thước hình học của transistor hơn nữa để mở rộng hiệu suất và hiệu quả.

ASML và các đối tác đang giới thiệu Hyper-NA không chỉ như một cỗ máy mới, mà còn như một phần của “nền tảng EUV” dạng mô-đun.Như chính van den Brink đã giải thích, ý tưởng là trong khoảng mười năm nữa, sẽ có một nền tảng duy nhất nơi các hệ thống EUV Low-NA, High-NA và Hyper-NA có thể cùng tồn tại. Về mặt thực tế, điều này có nghĩa là một số máy quét có thể được nâng cấp để tăng cả năng suất và khả năng NA của chúng mà không cần phải mua một thiết bị hoàn toàn mới từ đầu.

Trong đề án này, ASML đề xuất hai khía cạnh chính của việc cập nhật.Một mặt, việc cải thiện hiệu suất của máy quét DUV giúp tăng thông lượng lên khoảng 400-500 tấm wafer mỗi giờ; mặt khác, việc nâng cấp NA và năng suất của thiết bị EUV giúp thiết bị có NA thấp có thể phát triển thành thiết bị có NA cao, và thiết bị có NA cao có thể phát triển thành thiết bị có NA siêu cao, với chi phí đầu tư thấp hơn đáng kể so với việc mua một máy hoàn toàn mới.

Thời gian thực hiện, chi phí dự kiến ​​và mức độ phù hợp của Hyper-NA trong ngành.

Theo kế hoạch của ASML, máy EUV Hyper-NA đầu tiên dự kiến ​​sẽ ra mắt vào đầu những năm 2030.Với những mốc thời gian mà một số bài thuyết trình đề cập đến là khoảng năm 2033. Thời gian phát triển sẽ ngắn hơn so với High-NA vì nền tảng công nghệ — nguồn EUV, gương, bước sóng — về cơ bản là giống nhau và đã khá hoàn thiện.

Về giá thành, hiện chưa có con số chính thức, nhưng mọi dấu hiệu đều cho thấy chúng sẽ đắt hơn cả dòng High-NA.Nếu một hệ thống EUV khẩu độ lớn có giá khoảng 350 triệu euro, thì hoàn toàn có thể dự đoán rằng Hyper-NA sẽ dễ dàng vượt qua con số đó. Tuy nhiên, chiến lược của ASML với nền tảng EUV là giảm thiểu chi phí gia tăng cho các nhà sản xuất thông qua các gói nâng cấp cho thiết bị hiện có.

Tính hữu ích của Hyper-NA được hiểu, trên hết, như một phản ứng của ngành công nghiệp đối với sự phức tạp ngày càng tăng và chi phí mỗi thế hệ nút xử lý.Mỗi bước thu nhỏ đều làm tăng giá thành của mặt nạ, điện trở quang, tấm bán dẫn, hóa chất, thiết bị đo lường và tất nhiên là máy quét. Nếu bước nhảy vọt về độ phân giải và mật độ mà công nghệ Hyper-NA mang lại giúp tránh được nhiều giai đoạn tạo mẫu đa lớp và giảm số bước xử lý, thì chi phí cho mỗi bóng bán dẫn có thể trở lại mức hợp lý trong thế hệ tiếp theo.

Song song đó, Hyper-NA sẽ là một công cụ chiến lược hàng đầu trong cái gọi là "cuộc chiến chip".Hoa Kỳ và Hà Lan đã hạn chế nghiêm ngặt việc xuất khẩu thiết bị EUV tiên tiến sang Trung Quốc từ năm 2019, và sẽ tiếp tục siết chặt các quy định từ năm 2023-2024. Trung Quốc buộc phải tập trung vào công nghệ in thạch bản DUV với kỹ thuật đa mẫu và đầu tư mạnh vào các giải pháp thay thế trong nước, nhưng khoảng cách về công nghệ EUV vẫn còn rất lớn.

Với các bản nâng cấp Hyper-NA trong tương lai, các nhà sản xuất phương Tây và các đồng minh sẽ có thể tăng hiệu suất và khả năng hoạt động tại Bắc Mỹ. Điều này áp dụng cho cả công nghệ DUV và EUV, trong khi Trung Quốc sẽ bị hạn chế về năng suất máy quét và các mẫu phức tạp hơn. Ở các công nghệ tiên tiến, điều này dẫn đến chi phí sản xuất cao hơn cho Trung Quốc hoặc cần phải lắp đặt số lượng máy móc lớn hơn đáng kể để đạt được cùng tổng sản lượng.

Tác động đến Định luật Moore, Trí tuệ nhân tạo và hoạt động kinh doanh của ASML

Định luật Moore đã lung lay trong nhiều năm, nhưng High-NA và Hyper-NA có lẽ là những người bảo vệ tốt nhất của nó hiện nay.Nguyên tắc kinh nghiệm nổi tiếng cho rằng số lượng bóng bán dẫn trên một con chip tăng gấp đôi sau mỗi hai năm đã bị chậm lại do những hạn chế vật lý, nhiệt độ và chi phí khổng lồ của mỗi thế hệ quy trình mới. Công nghệ High-NA đã chứng minh rằng có thể đạt được bước nhảy vọt gần gấp ba lần về mật độ so với Low-NA chỉ trong một bước tiến công nghệ duy nhất.

Đối với trí tuệ nhân tạo, đây không chỉ là một sự tò mò về mặt kỹ thuật, mà là nền tảng của làn sóng điện toán tiếp theo.Càng nhiều bóng bán dẫn trên mỗi milimét vuông thì GPU và TPU càng mạnh mẽ và nhỏ gọn hơn, CPU hiệu quả hơn, bộ nhớ HBM có dung lượng và băng thông lớn hơn, và nhìn chung, chi phí trên mỗi FLOP càng giảm dần. Điều này kết hợp với những cải tiến về kiến ​​trúc và công nghệ đóng gói tiên tiến như... Intel EMIB-T Về mặt phần mềm, cơ sở hạ tầng AI để đào tạo và triển khai các mô hình với hàng trăm tỷ tham số sẽ dễ tiếp cận và có khả năng mở rộng hơn.

Về mặt tài chính, ASML đang trở thành một phần quan trọng của hệ sinh thái công nghệ.Năm 2025, công ty đạt doanh thu 32.700 tỷ euro, tỷ suất lợi nhuận gộp gần 53% và lợi nhuận ròng 9.600 tỷ euro. Trong năm đó, công ty ghi nhận doanh thu từ 48 hệ thống EUV và 279 hệ thống DUV, với lượng đơn đặt hàng tồn đọng gần 39.000 tỷ euro. Đến năm 2026, công ty dự kiến ​​doanh thu hàng năm sẽ nằm trong khoảng 36.000-40.000 tỷ euro, nhờ sự tăng mạnh nhu cầu về chip AI.

Bên cạnh việc bán máy móc mới, ASML còn có một mảng kinh doanh ngày càng quan trọng trong việc cung cấp các máy móc hiện có.Các gói dịch vụ, bảo trì và nâng cấp dành cho thiết bị hiện có trong các nhà máy. Phân khúc này đã vượt quá 8.000 tỷ euro vào năm 2025 và sẽ tiếp tục tăng trưởng khi các nhà sản xuất cố gắng tối đa hóa tiềm năng của từng công cụ. Hyper-NA, được hiểu là một bản nâng cấp về phân tích mạng (NA) và năng suất, hoàn toàn phù hợp với chiến lược nâng cấp trên một nền tảng chung này.

Xét về mặt cạnh tranh, hiện tại không có sản phẩm thay thế thực sự nào có thể thay thế ASML trong lĩnh vực logic tiên tiến.Canon đã giới thiệu hệ thống in thạch bản nano (NIL), chẳng hạn như FPA-1200NZ2C, truyền các mẫu thông qua tiếp xúc cơ học thay vì chiếu quang học, và có thể hữu ích cho bộ nhớ hoặc các mẫu lặp lại cao. Tuy nhiên, các vấn đề về lỗi, chồng ảnh và năng suất khiến cho hiện tại nó vẫn còn xa mới có thể thay thế EUV trong các nút logic điểm cuối.

Đối với các công ty khởi nghiệp và những người sáng lập đang xây dựng các sản phẩm trí tuệ nhân tạo, tất cả những điều này nghe có vẻ xa vời, nhưng nó lại có tác động trực tiếp.Việc có nhiều bóng bán dẫn hơn trên mỗi chip với cùng mức tiêu thụ điện năng đồng nghĩa với việc tăng dung lượng điện toán đám mây với giá cả ngày càng cạnh tranh. Các mô hình tạo sinh, thị giác máy tính và suy luận có thể trở nên lớn hơn và phức tạp hơn mà không cần đến chi phí cơ sở hạ tầng không bền vững, mở ra những cơ hội kinh doanh hiện tại dường như không khả thi do những hạn chế thuần túy về kinh tế.

Nhìn chung, công nghệ ASML Hyper-NA đang dần trở thành bước tiến lớn tiếp theo trong lĩnh vực in thạch bản EUV.Sự kết hợp giữa công nghệ quang học tiên tiến, nâng cấp mô-đun trên các nền tảng hiện có và chiến lược địa chính trị tiếp tục giữ khoảng cách với Trung Quốc. Công nghệ DUV sẽ vẫn là công nghệ chủ lực, EUV khẩu độ thấp (Low-NA EUV) sẽ tiếp tục mở rộng năng suất, High-NA sẽ đảm nhiệm các lớp quan trọng nhất, và Hyper-NA sẽ thay thế khi các yếu tố vật lý và chi phí bắt đầu đẩy thế hệ hiện tại đến giới hạn, kéo dài tuổi thọ của Định luật Moore và duy trì nhu cầu khổng lồ của AI trong phần lớn thập kỷ tới.
