- La placa base es el componente central que interconecta la CPU, la memoria RAM y todos los periféricos del ordenador.
- Existen diversos formatos físicos como ATX, Micro ATX y Mini ITX que determinan la compatibilidad con la caja y la capacidad de expansión.
- El chipset y el socket son los elementos críticos que definen la compatibilidad con procesadores Intel o AMD y el rendimiento general del sistema.
Cuando nos ponemos a montar un PC o queremos entender cómo funciona nuestro ordenador, siempre acabamos hablando de la placa base. Para que nos entendamos, es el corazón y el sistema nervioso de la máquina; sin ella, los componentes serían simplemente piezas de metal y silicio sin conexión alguna. Es la tarjeta de circuito impreso donde se ensambla todo, desde el procesador hasta la memoria RAM, determinando básicamente qué arquitectura tendrá nuestro equipo y qué capacidad de mejora tendremos a futuro.
A menudo se la llama también placa madre o motherboard, y su misión es sencillamente vital: servir de puente de comunicación para que la CPU, la RAM y los periféricos como el ratón o el monitor se entiendan entre sí. Si te imaginas el ordenador como una ciudad, la placa base sería la red de carreteras y autopistas que permite que la información viaje de un punto a otro sin atascos, asegurando que todo el hardware funcione en perfecta armonía.
Componentes esenciales y arquitectura interna

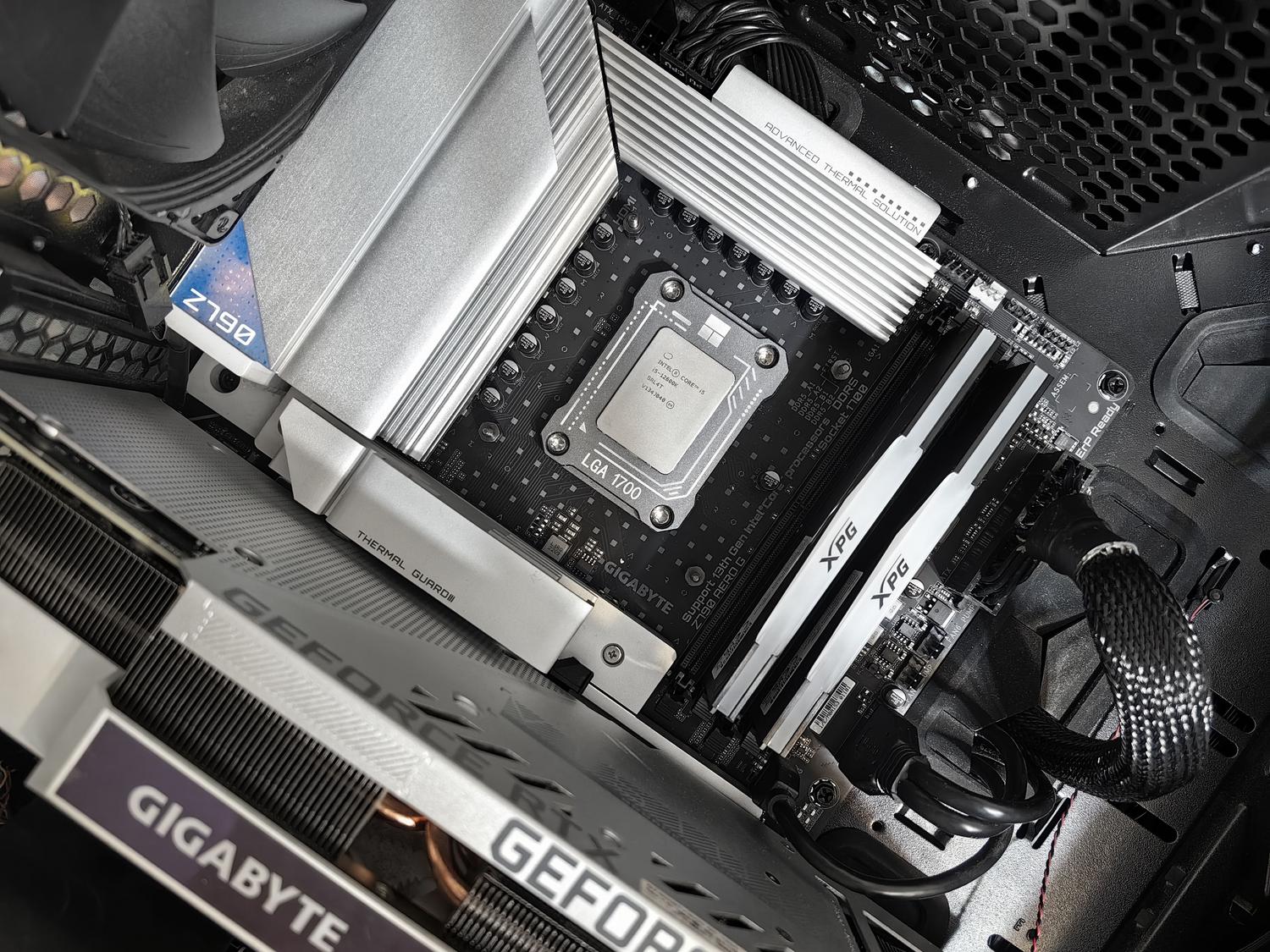

Si echamos un vistazo rápido, veremos un entramado complejo de chips, condensadores y conectores. El elemento estrella es el zócalo o socket, que es el hueco donde encajamos el procesador. Aunque lo normal es encontrar uno solo, existen placas profesionales diseñadas para albergar varios procesadores físicos, algo típico en servidores de alta potencia.
Otro pilar fundamental es el chipset, que actúa como el director de orquesta gestionando el tráfico de datos. Antiguamente, este se dividía en un puente norte (conectando CPU, RAM y GPU) y un puente sur (para el resto de periféricos), pero la tecnología ha avanzado y ahora muchas de estas funciones están integradas directamente en la CPU o en un único chip llamado PCH en Intel o FCH en AMD.
Para que el sistema arranque, contamos con la BIOS o UEFI, un software básico grabado en una memoria no volátil que chequea que todo esté en orden antes de cargar el sistema operativo. Algunas placas más potentes incluyen una BIOS dual, que es básicamente un plan B: si la principal falla o se corrompe, tienes una copia de seguridad para no quedarte con un pisapapeles caro, pudiendo actualizar la BIOS o UEFI en placas base Gigabyte u otras marcas.
- Ranuras de memoria RAM: Suelen ir de 2 a 8 slots, donde instalamos los módulos de memoria según la compatibilidad de la placa.
- PCI Express (PCI-E): El estándar actual para conectar placas de expansión o discos NVMe, donde el número de líneas (x8, x16) define la velocidad de transferencia.
- Conectores de almacenamiento: Puertos SATA para los discos HDD o SSD tradicionales.
- Alimentación: Conectores de 24 pines para la placa y otros específicos (de 4 a 16 pines) para nutrir la CPU.
Formatos y dimensiones: ¿Cuál elegir?
No todas las placas miden lo mismo, y esto es crucial para que quepan en tu caja. El factor de forma define el tamaño y la posición de los agujeros para los tornillos. Las más habituales son las ATX, que son versátiles y muy usadas en gaming por sus múltiples slots de expansión y RAM.
Si buscas algo más compacto, tienes las Micro ATX, que son cuadradas y ahorran espacio sin sacrificar demasiada capacidad. Para equipos muy pequeños o de oficina, existen las Mini ITX, que son diminutas pero limitadas en cuanto a ranuras de expansión. En el otro extremo están las E-ATX, gigantes diseñadas para estaciones de trabajo o entusiastas que necesitan llenar el PC de tarjetas y memoria.
El mundo de Intel y AMD
A la hora de comprar, lo primero es la compatibilidad. No puedes poner un procesador AMD en una placa Intel y viceversa. En el bando de AMD, tenemos chipsets como el X570 (gama alta), el B550 (equilibrado) y el A520 (básico). Por su parte, Intel maneja series como la Z (para overclocking y máximo rendimiento), la B (calidad-precio) y la H (lo más sencillo).
Para los que se dedican al gaming, no basta con que sea compatible; hace falta un chipset que soporte comunicaciones rápidas y tenga bastantes líneas PCIe para que la tarjeta gráfica no tenga cuellos de botella. Además, es clave fijarse en el audio integrado (como el sonido envolvente 5.1) y en los sistemas de iluminación ARGB para controlar ventiladores y luces RGB desde tu placa base.
Detalles técnicos y refrigeración
En placas de gama alta, la gestión del calor es fundamental. Aquí entran en juego los heatpipes, unos tubos de cobre o aluminio con líquido interno que evaporan el calor de la CPU y lo llevan hacia los disipadores. También es importante conocer los puertos USB: no es lo mismo la versión (3.0, 3.1), que marca la velocidad de datos, que el tipo (A, B, C), que es la forma física del conector.
No podemos olvidar los buses del sistema, que son los caminos físicos por donde viajan los datos, las direcciones de memoria y las señales de control. Desde el bus frontal (FSB), que ya es casi una reliquia, hasta las modernas interconexiones de alta velocidad, todo está diseñado para reducir la latencia al mínimo posible.
Desde las antiguas placas XT de los 80 hasta las modernas estaciones de trabajo para inteligencia artificial, la evolución ha sido brutal. Hoy disponemos de marcas líderes como ASUS, MSI, Gigabyte o ASRock que ofrecen soluciones desde el hogar hasta el renderizado 3D profesional. Elegir la placa adecuada implica equilibrar el socket del procesador, el tamaño de la caja, la cantidad de RAM necesaria y la capacidad de expansión futura para que nuestro equipo no se quede obsoleto en un abrir y cerrar de ojos.
