Localizar un cortocircuito en la placa base o en una PCB puede convertirse en un auténtico quebradero de cabeza si no se sigue un método claro. Cuando la línea de alimentación se queda pegada a masa y el equipo no arranca, el pánico entra rápido: componentes por todas partes, pistas diminutas y la sensación de que habrá que desoldarlo todo. La buena noticia es que, con una estrategia ordenada y algunas herramientas básicas, el diagnóstico se puede hacer de forma mucho más rápida y precisa.

Este texto está pensado para quienes ya tienen cierta experiencia manejando hardware: técnicos, makers, estudiantes de ingeniería o usuarios avanzados que quieren ir más allá del “no enciende, cambio la placa”. Vamos a ver cómo entender qué es exactamente un cortocircuito en una placa base, qué herramientas merece la pena tener en el banco de trabajo y, sobre todo, una serie de técnicas prácticas (desde el multímetro hasta la termografía o incluso métodos destructivos) para localizar con bastante fiabilidad el punto del fallo.

Qué es realmente un cortocircuito en una placa base

En términos eléctricos, un cortocircuito se da cuando dos nodos con diferente potencial quedan unidos por un camino de resistencia muy baja, lo que dispara la corriente muy por encima de lo previsto. En una placa base eso suele significar que una línea de alimentación (3,3 V, 5 V, 12 V, VCORE, etc.) se ha puesto en contacto directo con masa o con otra línea de tensión que no corresponde.

En el contexto de una motherboard o de cualquier PCB, este “puente” puede aparecer por muchos motivos: componentes reventados, restos de estaño que conectan pads vecinos, pistas internas dañadas o incluso contaminación por líquidos. A diferencia de una simple fuga de corriente, donde la resistencia es mayor y la corriente relativamente baja, en un corto auténtico el camino tiene tan poca resistencia que la fuente entra en protección o algo se calienta muy rápido.

Los casos más típicos en placas base actuales suelen estar relacionados con VRM de CPU o GPU, reguladores step-down, condensadores de filtrado y MOSFETs. Un MOSFET que se queda soldado internamente entre drenador y fuente, o un condensador cerámico de desacoplo perforado, son candidatos clásicos a dejar una línea de alimentación soldada a GND.

También hay que tener en cuenta que un corto no siempre es visible desde fuera. En placas multicapa, el fallo puede estar en capas internas o en una vía mal metalizada que conecta de forma indebida un plano de alimentación con el plano de tierra. En estos escenarios, la inspección visual no basta y hay que tirar de mediciones y técnicas indirectas.

Herramientas recomendadas para el diagnóstico avanzado

Antes de lanzarse a medir al azar, conviene preparar bien la mesa de trabajo. Un buen set de herramientas marca la diferencia entre perder horas desoldando componentes al tuntún y localizar el corto con método.

Lo básico que deberías tener a mano es:

• Multímetro digital con medición de resistencia en rangos bajos y funciones de continuidad y prueba de diodos.
• Fuente de alimentación de laboratorio regulable, con límite de corriente ajustable (ideal para inyectar tensión controlada en la línea en corto).
• Lupa de buena calidad o microscopio de inspección para revisar soldaduras, pads y pistas sospechosas.
• Pinzas y destornilladores con aislamiento y buen agarre, además de un cepillo antiestático para limpiar la placa.
• Alfombrilla ESD y pulsera antiestática para reducir el riesgo de dañar aún más la placa.
• Estación de soldadura con temperatura regulable y herramienta de desoldado (malla, bomba o estación de aire caliente) para retirar componentes problemáticos.
• Si el presupuesto lo permite, cámara termográfica o termómetro infrarrojo, muy útiles para detectar puntos calientes con cortos potentes.

Con estos elementos cubres casi todas las situaciones habituales. La idea no es “freír” la placa hasta que algo explote, sino ir combinando mediciones frías (en desconectado) con pequeñas inyecciones de corriente limitadas y una inspección muy metódica de cada zona.

Inspección visual: la primera criba inteligente

El primer paso serio antes de conectar nada es mirar la placa con calma. La inspección visual bien hecha ahorra muchísimas pruebas eléctricas innecesarias y a veces revela el problema al minuto.

Empieza siempre por la zona de alimentación: conector ATX, EPS, conector de 12 V para GPU, entradas DC en portátiles, etc. Recorre a partir de ahí los módulos reguladores y las áreas densas de componentes SMD. Busca cualquier rastro de soldadura sobrante, gotas de estaño que unan pads vecinos o bolitas metálicas sueltas que puedan haber quedado tras el montaje.

También es clave revisar el estado físico de los componentes. Un condensador abombado, un encapsulado quemado u oscurecido, una resina derretida o un plástico deformado son indicios de que por ahí ha pasado más corriente de la cuenta. En VRM de CPU, por ejemplo, es frecuente encontrar MOSFETs o chokes que han sufrido y dejan una mancha de calor sobre la PCB.

Si la placa base es multicapa, conviene prestar atención a las vías. Vías mal chapadas o llenas de estaño donde no deberían pueden haber provocado un puente indeseado entre capas internas. Si tu diseño indicaba vías sin metalizar y al mirarlas ves que están chapadas, ahí puede estar parte del problema.

En cortos muy graves es habitual ver zonas literalmente tostadas: la máscara de soldadura toma tonos marrones o negros, con la fibra de vidrio amarillenta. Estas marcas pueden servirte para sacrificar una placa dañada e identificar en qué región se produce el desastre térmico, lo cual es oro para no destrozar otras placas idénticas del mismo lote.

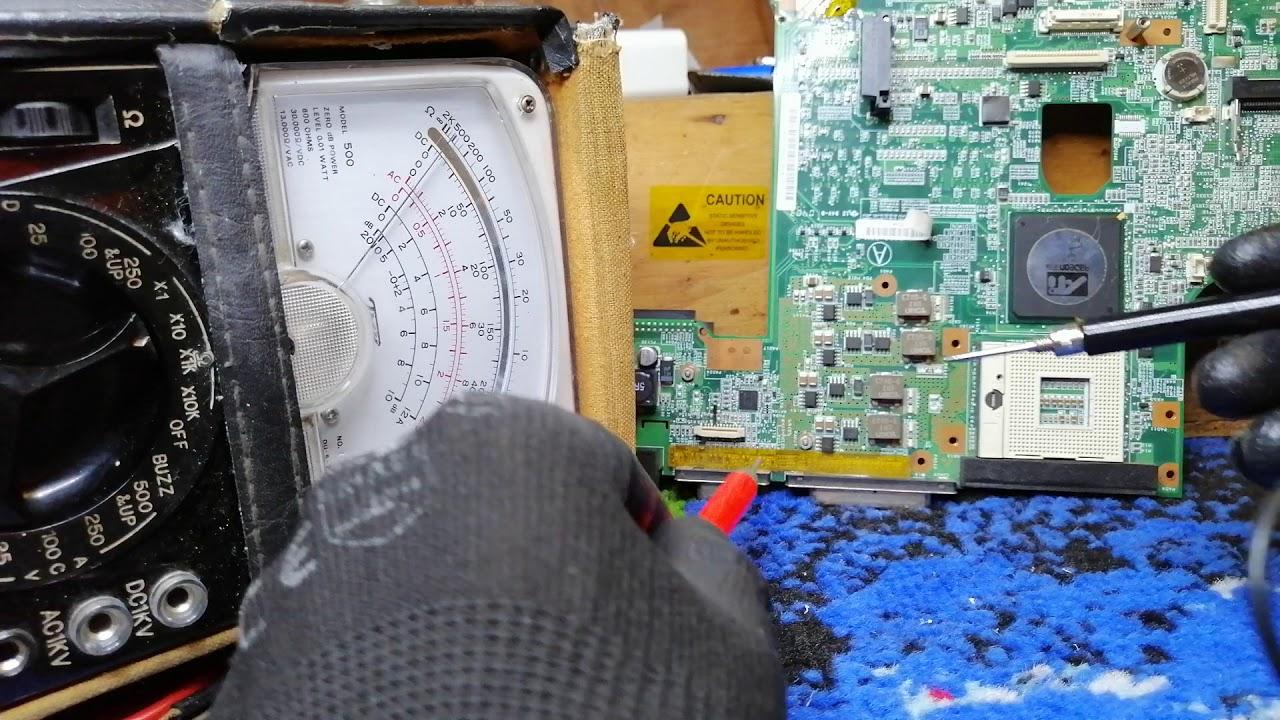

Mediciones en frío con el multímetro

Si a simple vista no ves nada determinante, toca pasar al multímetro con la placa completamente desconectada. Las pruebas en frío permiten saber si existe un camino de resistencia muy baja entre alimentación y masa y en qué zona es más acusado.

Coloca el multímetro en modo resistencia baja o continuidad y mide entre los principales raíles de tensión y GND: 3,3 V – GND, 5 V – GND, 12 V – GND, VCORE – GND, etc. Una lectura pegada a 0 Ω o valores del orden de pocos miliohmios es sospechosa, sobre todo si hablamos de líneas que, en reposo, deberían presentar una resistencia relativamente alta desde el punto de vista estático.

Es importante interpretar estas mediciones con algo de cabeza. En placas modernas hay montones de condensadores de desacoplo en paralelo que, al medir en frío, pueden dar una resistencia aparente baja… pero no tanto como un corto duro. Por eso conviene comparar con placas gemelas sanas o con valores típicos que ya conozcas por experiencia.

Una vez localizado un raíl con resistencia anómalamente baja, puedes ir tomando medidas a lo largo de diferentes puntos de ese mismo raíl para ver si la resistencia respecto a masa cambia ligeramente. A veces, moviendo la punta a lo largo de pads y vías de la misma línea, notarás una variación: cuanto más cerca estés del punto real del corto, menor resistencia verás.

En conectores y circuitos integrados, un truco muy útil es medir la resistencia entre pines vecinos y entre cada pin sospechoso y GND. Si dos pines que no deberían estar unidos marcan prácticamente 0 Ω, algo está puenteando: exceso de estaño, pista interna, o el propio chip reventado internamente.

Separar secciones de la placa para acotar el fallo

Cuando trabajas con una placa base compleja, intentar ver el circuito como un todo es un error. La estrategia ganadora es ir “apagando” y desconectando secciones para reducir la zona de búsqueda.

El primer paso lógico es retirar todo lo que sea modular y no esté soldado: RAM, GPU, tarjetas de expansión, SSD M.2, módulos WiFi, cables y periféricos. Después repite las mediciones de resistencia entre alimentación y masa. Si el corto desaparece, uno de esos módulos externos es el culpable.

Si el problema sigue, centra la inspección en las secciones soldadas de la placa: VRM de CPU, etapas de alimentación de chipset, líneas de USB, zonas de E/S, reguladores auxiliares. Muchos cortos en motherboards se concentran en estas áreas donde la potencia eléctrica es más alta.

En placas de desarrollo o PCBs personalizadas puedes incluso desconectar planos de alimentación mediante puentes de soldadura o resistencias de cero ohmios. Romper de forma controlada ciertas uniones te permite determinar en qué subred concreta aparece la resistencia baja, aislando así el grupo de componentes sospechosos.

Este enfoque por divisiones es especialmente útil cuando no dispones de equipos más sofisticados como cámaras IR o rayos X. A base de ir seccionando lógicamente la placa, llegas a regiones muy concretas donde ya sí tiene sentido empezar a desoldar cosas puntuales.

Uso de fuente de laboratorio y localización térmica

Una de las técnicas más efectivas para detectar cortocircuitos en la placa base es combinar una fuente de laboratorio con limitación de corriente y la observación de puntos calientes. Hecha con cuidado, esta estrategia ahorra muchas horas de trabajo.

Lo primero es identificar cuál es el raíl que está en corto (por ejemplo, 3,3 V). A continuación, con la placa sin su fuente original, conectas la fuente de laboratorio a ese raíl y a GND, configurando un límite de corriente muy conservador (por ejemplo, unos cientos de miliamperios) y un voltaje que vayas subiendo poco a poco.

Mientras la tensión aumenta lentamente, vigila el amperímetro de la fuente. Si la corriente sube en exceso de forma casi inmediata, el corto es duro y seguramente verás que alguna zona comienza a calentarse. Una cámara de infrarrojos lo muestra enseguida, pero si no la tienes, hay trucos caseros bastante resultones.

Uno muy popular es aplicar una fina película de alcohol isopropílico sobre la superficie sospechosa. El lugar donde más calor se disipa hará que el alcohol se evapore antes, revelando visualmente el área conflictiva. Otra opción es usar cuidadosamente la yema del dedo o el nudillo para notar zonas tibias, siempre con la corriente muy limitada para evitar quemaduras.

Si cuentas con cámara IR o termómetro infrarrojo, la cosa se facilita mucho: un cortocircuito suele tener una resistencia algo más alta que una pista de cobre normal, pero con corrientes elevadas la potencia disipada en ese pequeño punto es enorme. Verás claramente un “hotspot” en una región donde no debería haber semejante temperatura. También es útil complementar estas pruebas con sensores de temperatura para monitorizar zonas críticas durante ensayos prolongados.

Comprobación específica de diodos, reguladores y MOSFETs

Buena parte de los cortos en placas base tiene su origen en componentes de potencia. Diodos Schottky, reguladores lineales o conmutados y MOSFETs de alta y baja son sospechosos habituales cuando una línea queda pegada a masa o a otra tensión.

Con el multímetro en modo diodo, prueba los diodos de la zona de alimentación. Un diodo sano debe conducir en un sentido con una caída típica (por ejemplo, 0,2-0,3 V en un Schottky) y bloquear en el otro. Si conduce prácticamente igual en ambas polaridades o marca cortocircuito, lo más probable es que esté dañado.

En MOSFETs, el análisis es un poco más delicado. Conviene identificar bien gate, drain y source según el datasheet y comparar mediciones con componentes gemelos en la misma placa o con valores de referencia. Un cortocircuito franco entre drenador y fuente, por ejemplo, suele significar que el transistor se ha perforado internamente.

Los reguladores step-down o LDO también pueden perforarse y dejar el pin de entrada directamente conectado al de salida o a masa. Medir resistencias entre estos pines y comprobar si coinciden con otros reguladores funcionales de la placa puede ayudarte a localizar el responsable.

A menudo, al encontrar un componente con comportamiento anómalo, merece la pena desoldarlo para confirmar fuera de la placa si es él el culpable. Si tras retirarlo la resistencia entre el raíl y GND vuelve a valores normales, has dado con el origen del cortocircuito.

Diferenciar entre cortocircuito y fuga de corriente

No todo lo que huele a corto lo es realmente. Una fuga de corriente puede provocar fallos raros y calentamientos moderados sin llegar a bloquear la fuente, y la forma de tratar el problema no es exactamente la misma.

En un cortocircuito clásico, la resistencia medida entre la línea afectada y GND es extremadamente baja, y cuando inyectas tensión limitada la corriente sube de golpe. En cambios, en una fuga suele haber un camino resistivo o capacitivo más alto, con corrientes menores y a veces dependientes de la tensión aplicada.

Para distinguirlos, juega con la tensión y el límite de corriente en la fuente de laboratorio. Si al aumentar gradualmente el voltaje la corriente crece de forma proporcional y sin picos bruscos, probablemente estés ante una fuga o una carga inesperada, no un corto duro.

El multímetro también ayuda: valores de resistencia intermedios, lejos de los 0 Ω francos, apuntan más a fugas por humedad, aislamiento degradado o contaminación superficial entre pistas, sobre todo si aparecen tras derrames de líquido.

A nivel práctico, las fugas son más difíciles de localizar porque a menudo no hay un solo componente destruido, sino un entorno “sucio”. La limpieza a fondo con alcohol isopropílico y la inspección a lupa suelen ser obligatorias antes de seguir acusando a componentes concretos.

Componentes defectuosos y problemas de fabricación

No todos los cortos vienen por mal uso o sobrecarga; muchos nacen directamente del diseño o del proceso de fabricación y montaje. Entender estas causas ayuda tanto a localizar el fallo como a exigir responsabilidades al fabricante si procede.

En el diseño, forzar demasiado los límites del fabricante (distancias mínimas, anchos de pista muy finos, vías pegadas a pads, etc.) incrementa el riesgo de puentes involuntarios. Si el diseño viola las capacidades reales de la casa de PCB, es más fácil que aparezcan cortos internos o entre pads contiguos durante el estañado.

También es posible que la empresa de fabricación o montaje no haya interpretado bien la netlist o las indicaciones de cortos intencionados, marcando como correctas conexiones que en realidad no debían existir. Una mala inspección óptica automática (AOI) o una revisión manual apresurada también dejan pasar bolas de estaño o gotas invisibles a simple vista.

Por otra parte, hay componentes que por naturaleza fallan más: condensadores electrolíticos de baja calidad, componentes falsificados o lotes con defectos de origen. Un capacitor que explota internamente puede dejar soldados entre sí dos pads que, en teoría, no debían estar unidos, creando un corto o una resistencia muy baja.

Si sospechas de este tipo de problemas, internet puede ser un aliado: buscar el código del componente junto con términos como “failure” o “short” suele revelar si se trata de un fallo típico de ese modelo o serie. Si varios usuarios reportan lo mismo, ganarás tiempo yendo directo a esos elementos.

Pruebas destructivas y recursos extremos

Hay situaciones límite en las que, por mucho que midas y mires, el cortocircuito no da la cara. Cuando el fallo está enterrado en capas internas o en un defecto muy sutil de fabricación, no queda otra que plantearse métodos más agresivos.

La prueba ideal, aunque no siempre disponible, es la inspección por rayos X. Permite ver el interior de la PCB, detectar puentes metálicos entre capas, bolas de estaño perdidas bajo BGA o vías mal ejecutadas, sin destruir la placa. Muchas empresas de reparación avanzada o de fabricación de alto nivel cuentan con este tipo de equipos.

Si no tienes acceso a rayos X, la siguiente opción es ir retirando componentes de la zona sospechosa y volver a medir. Desoldar libera pads térmicos, permite acceder mejor a las pistas y descarta que sea el propio componente el causante del corto. Es un proceso pesado, pero a menudo necesario cuando ya has acotado bastante la región del fallo.

En casos extremos, cuando la placa ya se da por perdida, se puede recurrir a cortar físicamente secciones de la PCB para aislar zonas. Seccionando la placa y midiendo cada parte por separado, puedes comprobar en cuál persiste el enlace indeseado entre alimentación y masa.

Más de un equipo de desarrollo ha llegado a serrar una PCB en varios trozos para encontrar un corto esquivo. Si sólo uno de los fragmentos sigue mostrando un corto claro entre VCC y GND, has reducido el problema a esa porción. Aunque no consigas ver el punto exacto, al menos tendrás argumentos sólidos para cambiar de fabricante o exigir una nueva tirada.

Todo esto, obviamente, es un último recurso. Antes de llegar a ese punto debería haberse intentado todo lo anterior: inspección visual exhaustiva, multímetro, inyección con fuente limitada, cámara térmica, limpieza profunda y aislamiento por secciones.

Cuándo reparar y cuándo rendirse y cambiar la placa

Aunque técnicamente sea posible encontrar el cortocircuito, a veces la reparación no compensa frente al coste y al tiempo invertido. Hay que tener criterio para saber cuándo seguir adelante y cuándo dejar ir la placa.

Si el problema se centra en uno o dos componentes fácilmente accesibles (un regulador, un MOSFET, un condensador SMD), y la PCB no está carbonizada, la reparación suele ser razonable. Es cuestión de sustituir esos elementos y comprobar que las líneas vuelven a sus valores normales.

En cambio, si ves pistas seriamente quemadas, planos internos dañados o varias zonas de la placa afectadas al mismo tiempo, el panorama cambia. Reparar múltiples subsistemas de una placa base puede superar con creces el valor del equipo, especialmente en hardware de consumo.

Los daños por sobretensión severa también son mala señal: cuando ha entrado una tensión descontrolada por la línea principal, es probable que haya afectado a CPU, chipset, RAM y otros módulos. En estos casos, aunque consigas localizar un corto concreto, pueden quedar fallos latentes en otros puntos que hagan la reparación poco fiable.

En cualquier caso, todo el proceso de diagnóstico deja algo muy valioso: experiencia y datos para mejorar el diseño, elegir mejor a los proveedores y depurar los procedimientos de test. Muchos cortos se podrían evitar desde el principio con DRC bien configurados, reglas de fabricación realistas y buenas pruebas de continuidad en fábrica.

La idea clave que conviene llevarse es que localizar un cortocircuito en una placa base o en una PCB no es cuestión de suerte ni de desoldar a lo loco. Un buen diagnóstico combina inspección visual cuidadosa, mediciones en frío con multímetro, aislado por secciones y, cuando hace falta, inyección de tensión con corriente limitada para “ver” por dónde se va el calor. Con método, paciencia y unas cuantas herramientas bien usadas, la mayoría de cortos dejan de ser un misterio y se convierten en un problema manejable, que podrás reparar o descartar con criterio.
